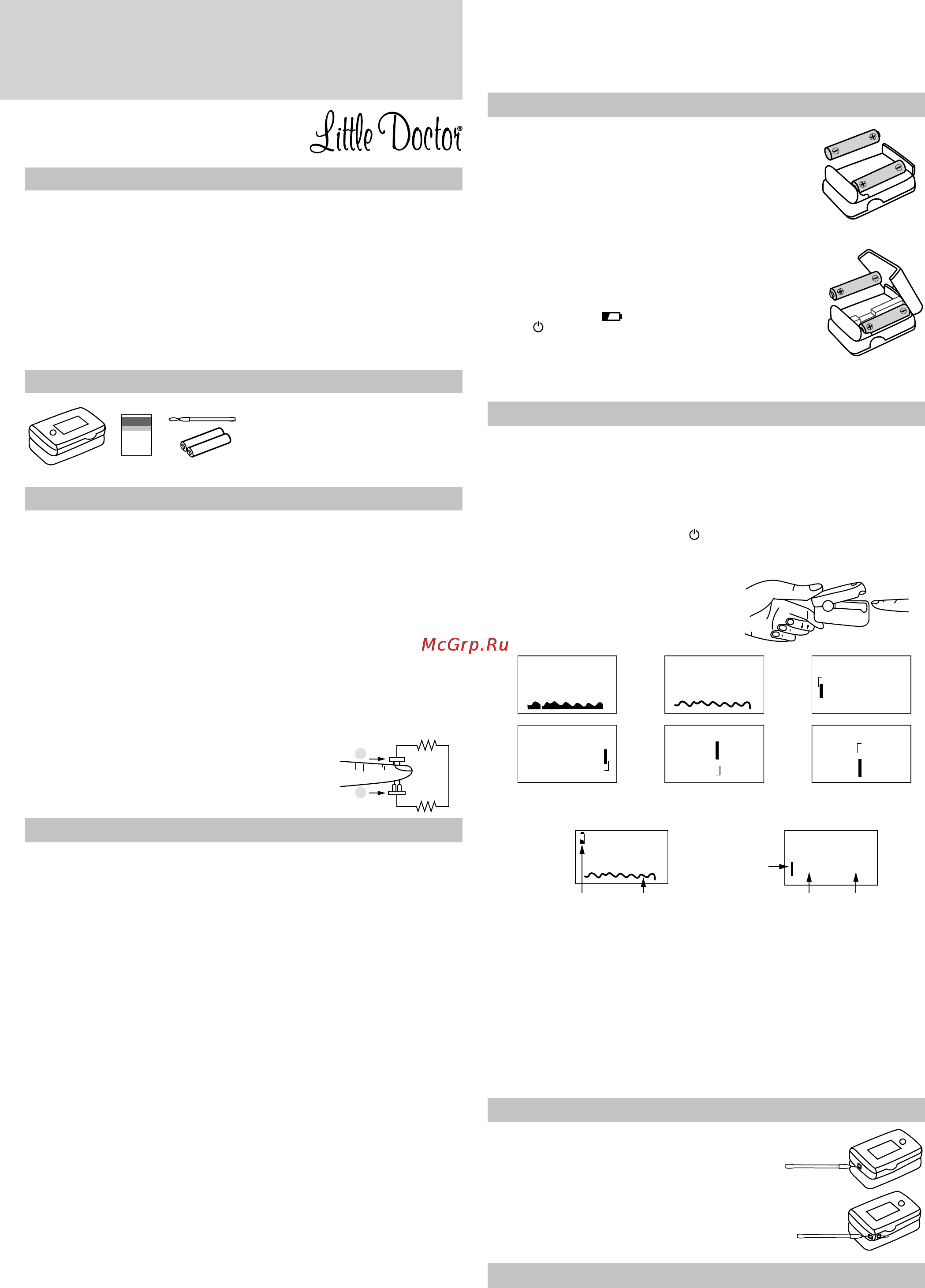

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Пульсоксиметр напалечный серии MD300C

исполнение MD300C21C, MD300C33

НАЗНАЧЕНИЕ И ОБЩЕЕ ОПИСАНИЕ

Пульсоксиметр напалечный серии MD300C (далее по тексту: ПРИБОР) пред-

назначен для непрерывного неинвазивного измерения степени насыщения

кислородом гемоглобина артериальной крови (сатурации) и частоты пульса.

Сатурация (насыщение) кислородом – процентное отношение количества

связанного с кислородом гемоглобина (HbO2) к общему количеству в крови

гемоглобина (Hb). Многие респираторные заболевания могут вести к пони-

жению сатурации кислородом в крови человека. Кроме того, кислородная

сатурация может снижаться под воздействием следующих факторов: анесте-

зия, серьезные постоперационные травмы, побочные действия некоторых

диагностических тестов. Поэтому для своевременной постановки врачом

диагноза весьма важно знать величину кислородной сатурации у пациента.

Прибор откалиброван для отображения функционального насыщения кислородом.

НАЗВАНИЯ ЧАСТЕЙ И КОМПОНЕНТОВ ПРИБОРА

рис. 1

В комплект поставки прибора

входят: блок электронный – 1 шт.,

руководство по эксплуатации с

гарантийным талоном – 1 шт.,

шнурок для ношения – 1 шт.,

элементы питания – 2 шт. (рис. 1)

ПРИНЦИП ИЗМЕРЕНИЯ

Принцип действия прибора основан на том, что присутствующие в крови

оксигемоглобин (гемоглобин, насыщенный кислородом, HbO) и дезокси-

гемоглобин (оксигемоглобин, отдавший кислород клеткам организма, HbR)

имеют различное поглощение света в красной и инфракрасной областях

спектра. Оксигемоглобин HbO преимущественно поглощает свет в ин-

фракрасной области спектра (λ=940 нм), а дезоксигемоглобин – в красной

области спектра (λ=680 нм).

Прибор производит измерение по пальцу руки. В нижней части прибо-

ра встроены два светодиода, попеременно излучающие свет в красном

и инфракрасном областях спектра. В верхней части находится сенсор с

фоточувствительным элементом, регистрирующий прошедшее через палец

излучение. По анализу поглощения излучения с красной и инфракрасной

длинами волн вычисляется значение сатурации. Значение частоты частоты

пульса получают анализом пульсовой волны, характеризующей частоту сер-

дечных сокращений во времени. Результаты анализа выводятся на дисплей

в виде значений уровня сатурации и частоты пульса.

Схема прибора

1. Фоточувствительный элемент, регистрирующий

красные и инфракрасные лучи (сенсор).

2. Два светодиода, излучающие

красные и инфракрасные лучи. (рис.2)

рис. 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Не используйте прибор вблизи магнитно-резонансного томографа, компью-

терного томографа, аппарата для электрохирургии, дефибриллятора, мобиль-

ного телефона, радиоаппаратуры связи, устройства для лечения кислородом

под повышенным давлением.

2. Прибор запрещено использовать во взрывоопасной среде, например такой, где

содержитс я воспламеняющийся анестетик или внутри кислородной камеры.

3. Прибор предназначен для использования только в качестве вспомогательно-

го средства диагностики состояния пациента. Его следует применять только

совместно с другими методами оценки к линических признаков и симптомов.

4. Для правильного измерения убедитесь, что поверхности светодиодов и сенсо-

ра чистые, а на пальце нет никаких загрязнений. Не используйте прибор при

травмированных и пораненных пальцах.

5. Не устанавливайте прибор поверх пластыря. Это может исказить показания

прибора, а также стать причиной волдырей.

6. Перед тем, как начать пользоваться прибором, внимательно прочитайте на-

стоящее Руководство по эксплуатации.

7. В приборе не предусмотрен сигнал предупреждения о критическом уровне

сатурации (SpO2). Он также не предназначен для ведения длительного непре-

рывного наблюдения.

8. Длительное пользование прибором или состояние пациента могут потребо-

вать периодической смены места контакта с сенсором. Меняйте место контак-

та, проверяйте целостность кожного покрова, состояние кровообращения и

правильность установки прибора не реже одного раза каж дые 4 часа.

9. Не допускается автоклавирование, этиленоксидная стерилизация прибора и

погружение прибора в какую-либо жидкость.

10. Негативно влияют на точность измерения:

- значительные уровни дисфункциональных гемоглобинов (таких, как карбо-

ноксигемоглобин или метемоглобин).

- внутрисосудистые контрастные вещества (индоцианин зеленый или метилен

голубой).

- чрезмерная подвижность пациента.

- высокочастотные помехи от электрохирургических устройств.

- венозный пульс.

- установка прибора на руке с манжетой для измерения давления,

артериаль-

ным катетером, или капельницей.

- пониженное давление, сильный спазм сосудов, анемия тяжелой степени или

переохлаждение у пациента.

- шок или остановка сердечной деятельности у пациента.

11. Понижать качество измерения SpO2 может сильная внешняя засветка. При не-

обходимости, защитите сенсор (например, полотенцем) от прямых солнечных

лучей.

12. Применять прибор во время спортивных упражнений не рекомендуется. При-

бор можно использовать до и после занятий спортом.

УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ

1. Откройте отсек для элементов питания. Для

этого сдвиньте крышку отсека в направле-

нии стрелки, нарисованной на крышке.

2. Вставьте две элемента питания типа ААА в

отсек для элементов питания, соблюдая по-

лярность, как показано на схеме (рис. 3 для

MD300C21C, рис. 4 для MD300C33).

3. Закройте крышку отсека для элементов

питания.

ПРИМЕЧАНИЕ: Заменяйте элементы питания,

когда на дисплее появляется индикатор замены

элемента питания “

” или, если при нажатии

кнопки

индикация отсутствует.

Вынимайте элементы питания, если прибор не

используется длительное время.

Не используйте перезаряжаемые элементы

электропитания (аккумуляторы)

ПОРЯДОК ИЗМЕРЕНИЯ

Внимание! В процессе измерения не рекомендуется делать резких движений

рукой, на которой проводится измерение.

1. Разожмите створки прибора как по-

казано на рис. 5.

2. Осторожно вставьте палец в прибор. Дисплей должен располагаться со

стороны ногтя. Убедитесь, что палец вставлен до упора и что кончик пальца

находится по центру прибора. Плавно прижмите палец верхней створкой.

3. Включите прибор, нажав кнопку

на передней панели.

Переключение режимов дисплея.

Во время измерения можно переключать режимы просмотра.

После включения прибора, каждое

нажатие кнопки питания будет

переводить оксиметр в следующий

режим просмотра. Всего их шесть,

как показано ниже:

SpO

bpm

SpO

bpm

SpO

bpm

SpO

bpm

SpO

bpm

SpO

bpm

4. Через несколько секунд после включения на дисплее появятся

результаты измерения:

SpO

bpm

Индикатор замены

элементов питания

График

уровня

SpO

bpm

Величина

SpO

Частота

пульса

Уровень

пульсовой

волны

Регулировка яркости

При продолжительном (более одной секунды) нажатии кнопки питания,

яркость дисплея будет меняться. Всего предусмотрено 10 уровней ярко-

сти, по умолчанию предусмотрен уровень четыре.

Звуковая и визуальная сигнализация (только для MD300C33)

В приборе предусмотрена автоматическая звуковая и визуальная сигна-

лизация при выходе за пределы значений сатурации и пульса, установ-

ленных производителем.

Сигнализация включается при SpO < 90% или при частоте пульса менее

60 или более 100 уд./мин.

Цифры с результатами измерений будут мигать при выходе за пределы

указанных интервалов.

КРЕПЛЕНИЕ ШНУРКА ДЛЯ НОШЕНИЯ

1. Проденьте более тонкий конец шнурка через

отверстие для шнурка (рис. 6

для MD300C21C,

рис. 7 для MD300C33

2. Проденьте толстый конец шнурка сквозь

продетый конец и затем крепко затяните.

УХОД, ХРАНЕНИЕ, РЕМОНТ И УТИЛИЗАЦИЯ

1. Настоящий прибор необходимо оберегать от повышенной влажности,

прямых солнечных лучей, ударов, вибрации. ПРИБОР НЕ ЯВЛЯЕТСЯ ВОДО-

НЕПРОНИЦАЕМЫМ!

2. Не храните и не используйте прибор в непосредственной близости от обо-

гревательных приборов и открытого огня.

рис. 4

ПРИБОР ПОВЕРЕН:

Отметка об обязательной первичной поверке, если это предусмотрено национальным законодательством по метрологии.

рис. 5

рис. 3

рис. 6

рис. 7
