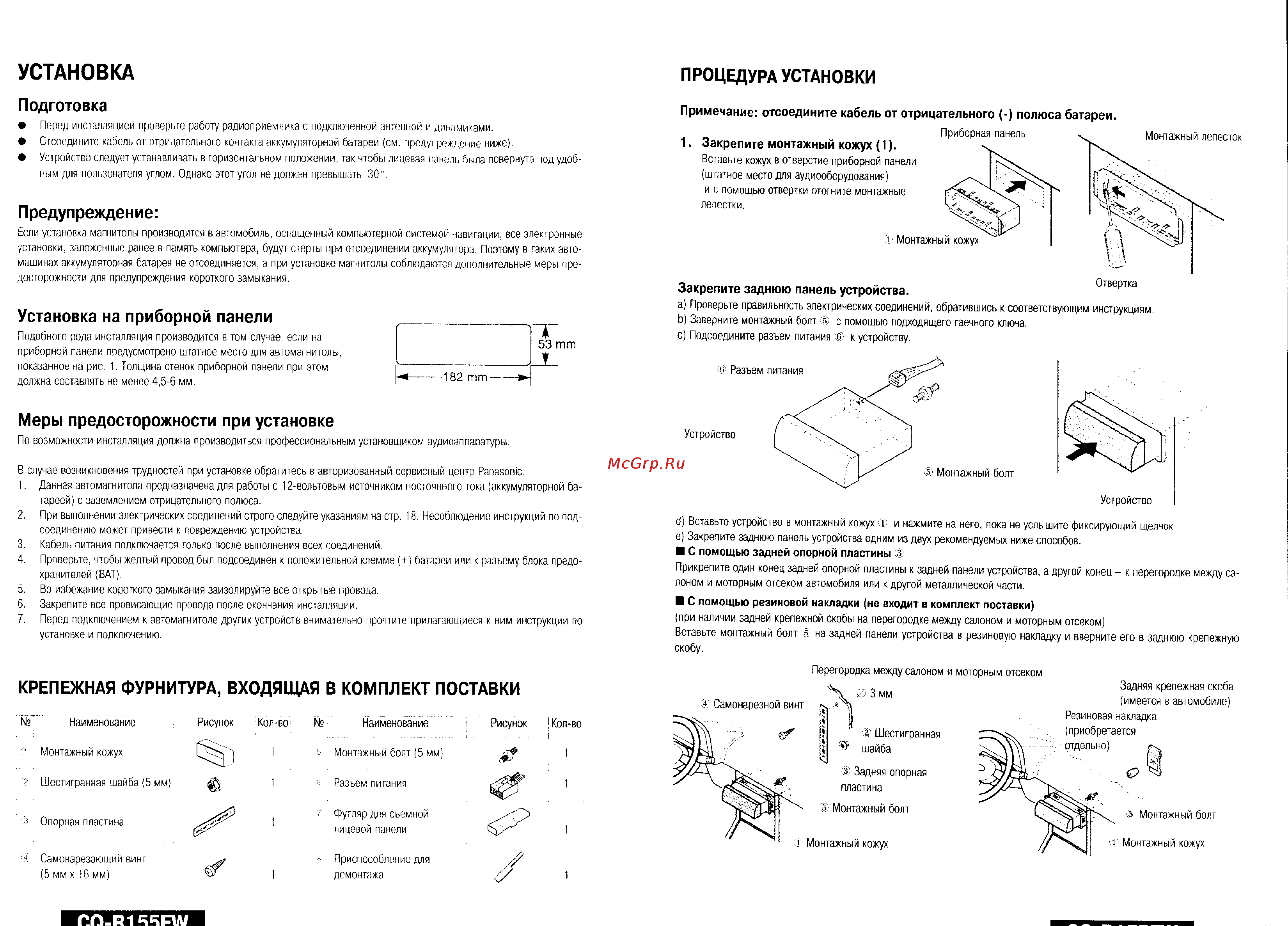

УСТАНОВКА ПРОЦЕДУРА УСТАНОВКИ Подготовка Примечание отсоедините кабель от отрицательного полюса батареи Перед инсталляцией проверьте работу радиоприемника с подключенной антенной и динамиками Приборная панель Отсоедините кабель от отрицательного контакта аккумуляторной батареи см предупреждение ниже 1 Закрепите монтажный кожух 1 Устройство следует устанавливать в горизонтальном положении так чтобы лицевая панель была повернула под удоб ным для пользователя углом Однако этот угол не должен превышать 30 Вставьте кожух в отверстие приборной панели штатное место для аудиооборудования и с помощью отвертки отогните монтажные лепестки Предупреждение Если установка магнитолы производится в автомобиль оснащенный компьютерной системой навигации все электронные 1 Монтажный кожух установки заложенные ранее в память компьютера будут стерты при отсоединении аккумулятора Поэтому в таких авто машинах аккумуляторная батарея не отсоединяется а при установке магнитолы соблюдаются дополнительные меры пре досторожности для предупреждения короткого замыкания Закрепите заднюю панель устройства а Проверьте правильность электрических соединений обратившись к соответствующим инструкциям Установка на приборной панели А Подобного рода инсталляция производится в том случае если на 53 mm приборной панели предусмотрено штатное место для автомагнитолы Ь Заверните монтажный болт с помощью подходящего гаечного ключа с Подсоедините разъем питания к устройству т показанное на рис 1 Толщина стенок приборной панели при этом 182 mm должна составлять не менее 4 5 6 мм Меры предосторожности при установке По возможности инсталляция должна производиться профессиональным установщиком аудиоаппаратуры В случае возникновения трудностей при установке обратитесь в авторизованный сервисный центр Panasonic 1 Данная автомагнитола предназначена для работы с 12 вольтовым источником постоянного тока аккумуляторной ба тареей с заземлением отрицательного полюса 2 При выполнении электрических соединений строго следуйте указаниям на стр 18 Несоблюдение инструкций по под соединению может привести к повреждению устройства 3 Кабель питания подключается только после выполнения всех соединений 4 Проверьте чтобы желтый провод был подсоединен к положительной клемме батареи или к разьему блока предо хранителей ВАТ 5 Во избежание короткого замыкания заизолируйте все открытые провода б Вставьте устройство в монтажный кожух 1 и нажмите на него пока не услышите фиксирующий щелчок е Закрепите заднюю панель устройства одним из двух рекомендуемых ниже способов С помощью задней опорной пластины Прикрепите один конец задней опорной пластины к задней панели устройства а другой конец к перегородке между са лоном и моторным отсеком автомобиля или к другой металлической части 6 Закрепите все провисающие провода после окончания инсталляции С помощью резиновой накладки не входит в комплект поставки 7 Перед подключением к автомагнитоле других устройств внимательно прочтите прилагающиеся к ним инструкции по при наличии задней крепежной скобы на перегородке между салоном и моторным отсеком установке и подключению Вставьте монтажный болт 5 на задней панели устройства в резиновую накладку и вверните его в заднюю крепежную скобу Перегородка между салоном и моторным отсеком Задняя крепежная скоба КРЕПЕЖНАЯ ФУРНИТУРА ВХОДЯЩАЯ В КОМПЛЕКТ ПОСТАВКИ з Самонарезной винт Наименование 0 0 3 мм Резиновая накладка Наименование б Монтажный кожух ь Монтажный болт 5 мм Шестигранная шайба 5 мм о Разъем питания Шестигранная шайба Задняя опорная 3 Опорная пластина т Футляр для съемной пластина Монтажный болт лицевой панели Монтажный кожух ы Самонарезающий вин г 5 мм X 16 мм о Приспособление для демонтажа имеется в автомобиле
