Руководство по эксплуатации 3
5. Контакты COM (общий контакт), NC (нормально замкнутый),
NO (нормально разомкнутый) выходных реле. Общая схема

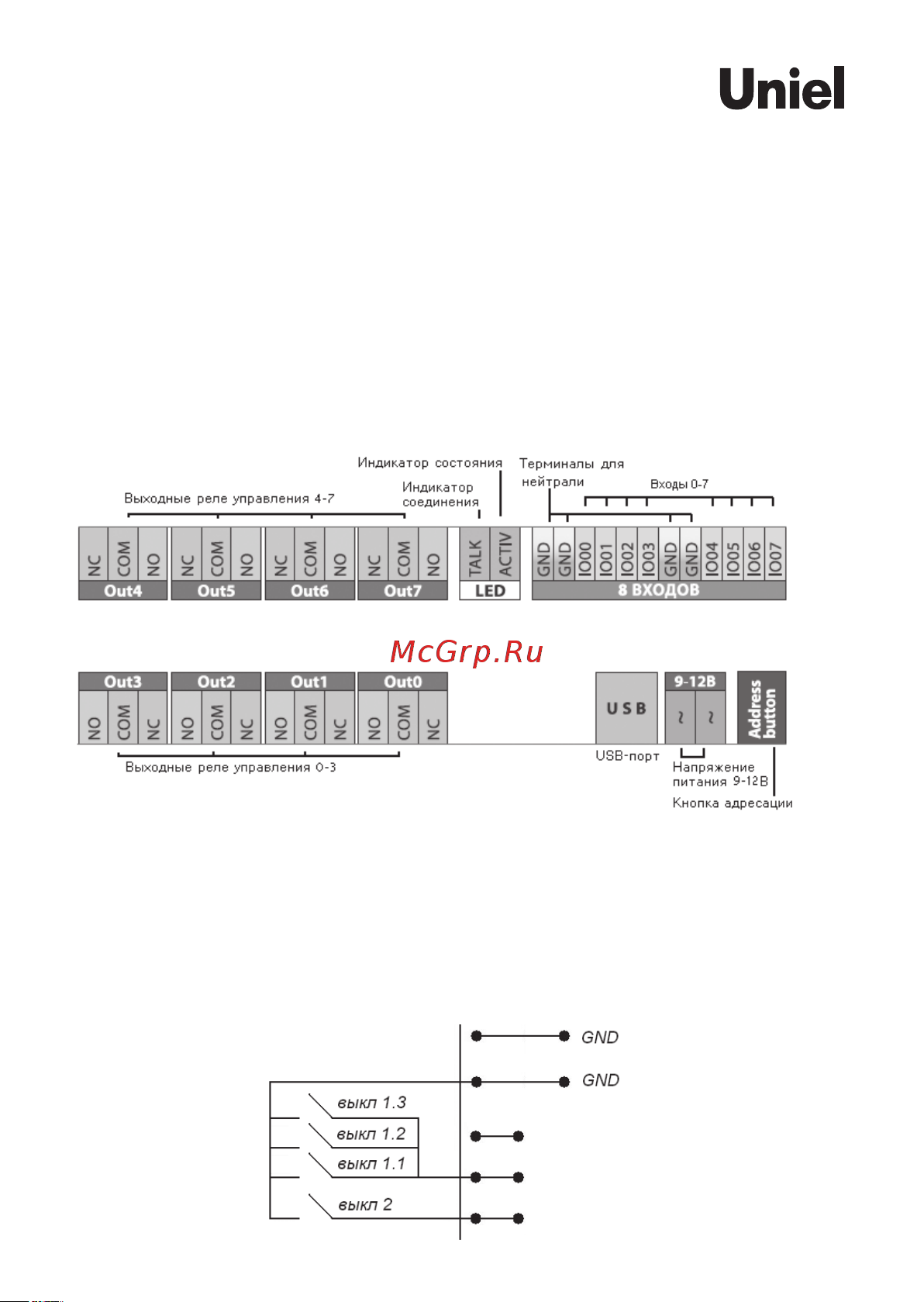

подключения освещения к выходным контактам изображена ниже.
6. TALK – индикатор соединения (мигает при наличии связи
с компьютером).
7. ACT – индикатор состояния (мигает при подаче напряжения
питания 12 В).
8. ADDRESS BUTTON – кнопка адресации, предназначенная для
специальных задач (для опытных пользователей).
Общая схема подключения (см. стр 6–7)
Схема для управления освещением с нескольких мест
подключения
Для управления освещением с нескольких мест выключатели под-
ключаются параллельно к соответствующему входу.
Содержание
- Модуль содержит следующие порты кнопки и индикаторы 2
- Назначение и область применения 2
- Напряжения питания максимальные токи и подключение к компьютеру 2
- Общая схема подключения 3
- Схема для управления освещением с нескольких мест подключения 3
- Подключение датчиков движения 4
- Подключение модуля к компьютеру 4
- Программное обеспечение 4
- Установка адреса порта 5
- Управление 9
- Установка адреса модуля 9
- Список модулей smarthome и расшифровка артикулов 10
- Технические характеристики 10
- Модули smarthome 11
- Руководство по эксплуатации 11 11
- Гарантийные обязательства 12
- Правила хранения и транспортировки 12
- Свидетельство о приемке 12
