2. УСТАНОВКА ПРИНТЕРА РУКОВОДСТВО НА РУССКОМ ЯЗЫКЕ RO1-33096

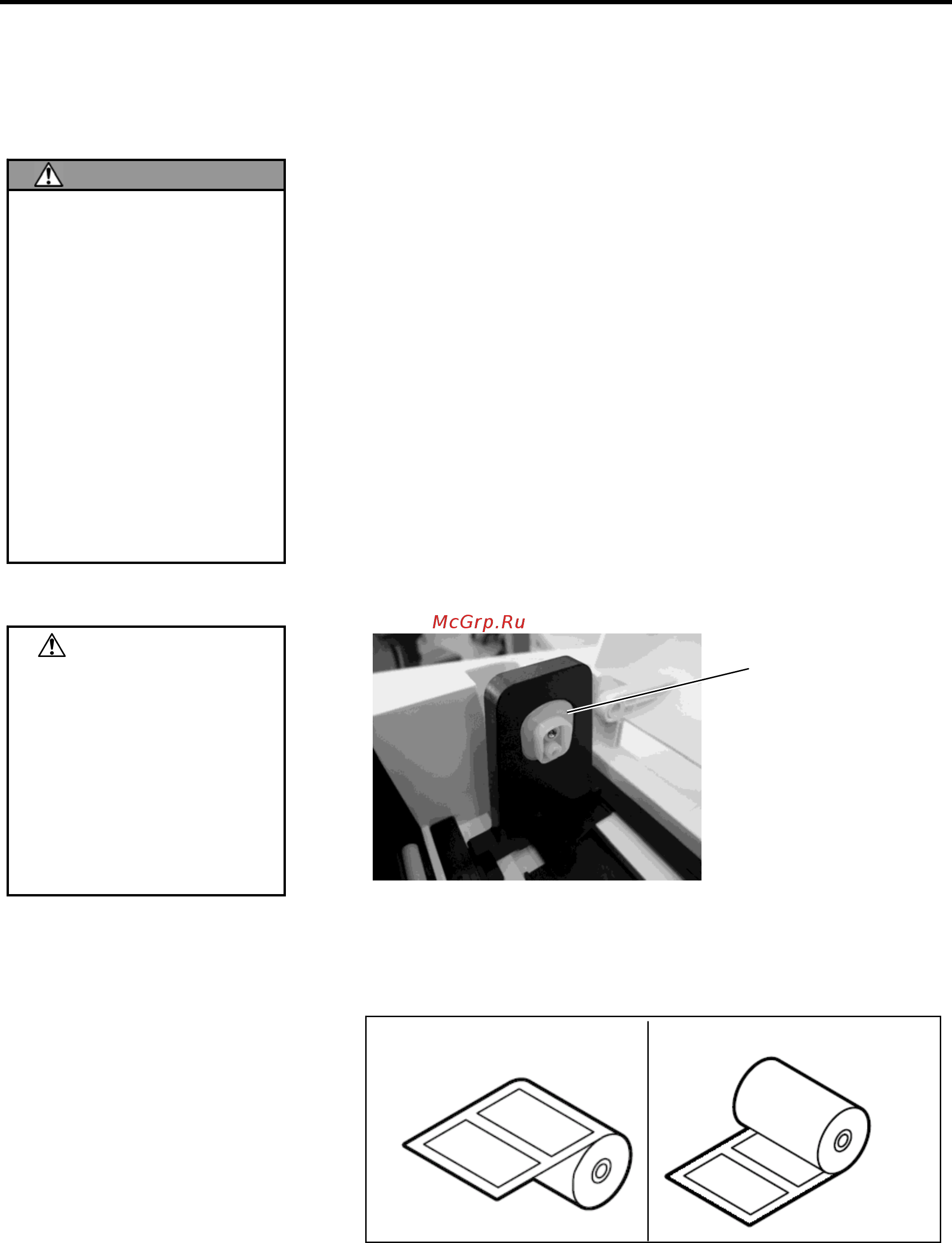

2.7 Загрузка материалов для печати
R2- 7
2.7 Загрузка
материалов для
печати
Следующая процедура описывает последовательность действий при
загрузке материалов для печати в принтер. Этот принтер может печатать на
наклейках в рулоне, ярлыках в рулоне, а также на фальцованной
(сложенной) бумаге. При выборе рекомендуемых материалов для печати
свяжитесь с представителем компании TOSHIBA TEC.
ПРИМЕЧАНИЕ:
1. Выполняйте калибровку датчиков материала всякий раз, когда вы
меняете
тип материала для печати.
2. Размеры материалов для печати, загруженных в принтер следующие:
Внешний диаметр рулона – макс. 127 мм
Внутренний диаметр рулона – 25,4 мм или 38,1 мм
В том случае если внешний диаметр рулона больше 127 мм или
внутренний диаметр рулона превышает 38,1 мм, может потребоваться
дополнительный внешний держатель рулона. Более подробно
смотрите в руководстве
по установке внешнего держателя рулона.
При производстве, диаметр держателя втулки в держателе печатного
материала устанавливают на ширину 1,5 дюйма (38,1 мм). Если вы
хотите использовать материалы для печати со втулкой диаметром 1
дюйм (25,4 мм), то снимите держатели втулки, открутив винты, затем
переверните держатель и обратно прикрутите его к держателю
печатного материала (см. иллюстрацию
внизу).
3. Рулоны с материалами для печати бывают с внутренней или наружной
намоткой. (см. иллюстрацию ниже.) Оба варианта рулонов должны
быть загружены в принтер таким образом, чтобы отпечатки были
лицом вверх.
ПРЕДУПРЕЖДЕНИЕ!
1. Не прикасайтесь к
подвижным частям
устройства. При
загрузке печатного
материала убедитесь,
что устройство
полностью
остановлено, во
избежание попадания
пальцев, ювелирных
изделий, одежды и
прочего.
2. Будьте осторожны при
открытии и закрытии
крышки, чтобы не
прищемить пальцы.
ОСТОРОЖНО!
При открытии верхней крышки
будьте осторожны, не
трогайте элементы
термоголовки. В противном
случае, статическое
электричество может
повредить термоголовку или ее
элементы, из-за чего могут
появиться дефекты печати.
Наружная намотка Внутренняя намотка
Держатель втулки
