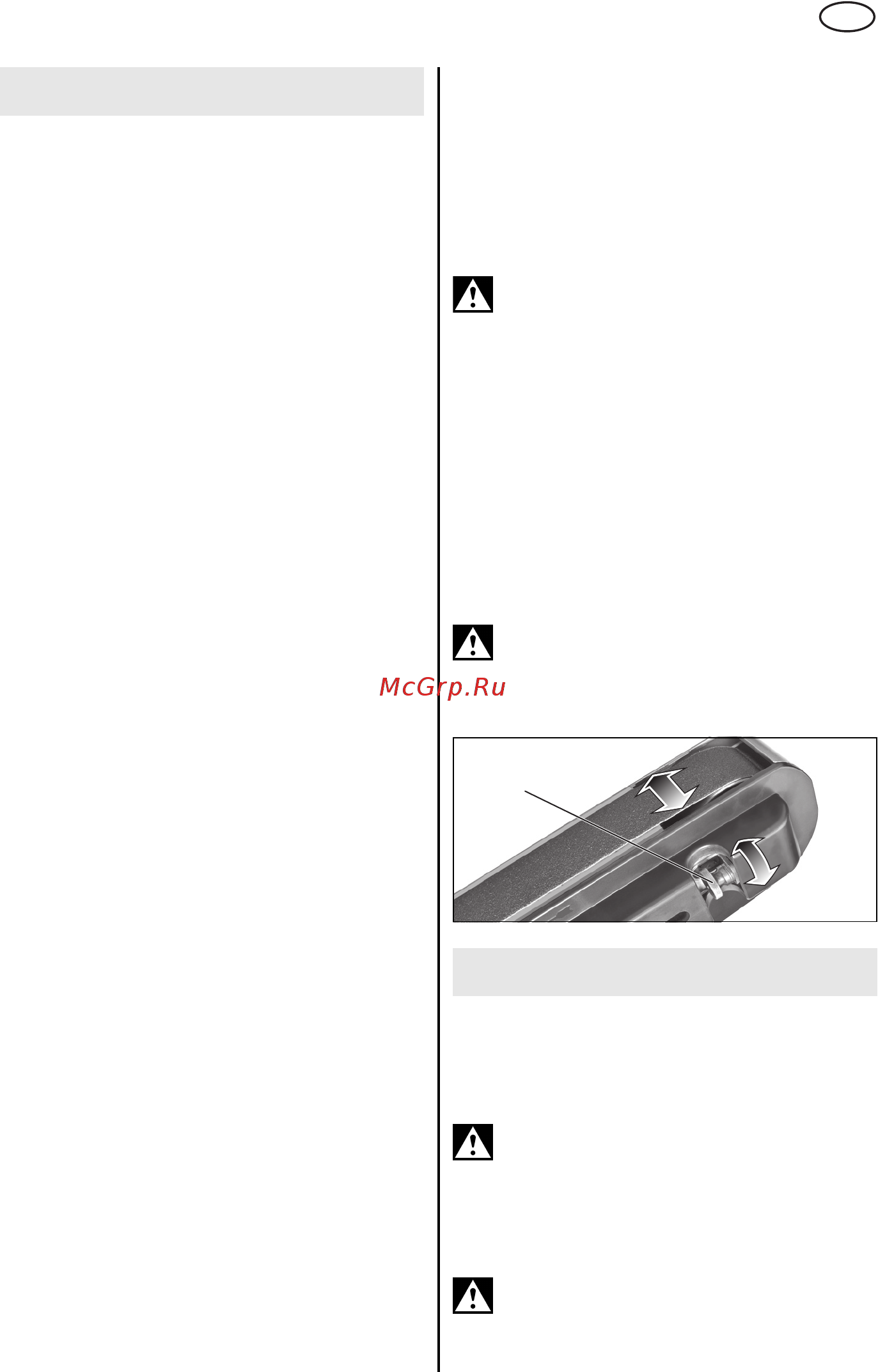

![Metabo DS 150 [75/100] Użytkowanie](/views2/1075885/page75/bg4b.png)
POLSKI
75
POL
.
8.1 Ustawianie podpory obrabianego
elementu
Podporę obrabianego elementu (8) należy
ustawiać często, aby zrównoważyć zużycie tarcz
szlifierskich (4).
Odległość pomiędzy podporą obrabianego
elementu a materiałem ściernym powinna być
możliwie jak najmniejsza i w żadnym wypadku nie
może przekraczać 2 mm (patrz
rysunek, strona 3)
.
Jeśli tarcza szlifierska jest tak bardzo zużyta, że
największa dopuszczalna odległość 2 mm nie
może być zachowana, trzeba wymienić tarczę
szlifierską.
8.2 Ustawianie wyrzutnika iskier
Należy często ustawiać wyrzutnik iskier (10), aby
zrównoważyć zużycie tarcz szlifierskich (4).
Odkręcić 2 śruby wyrzutnika iskier i przesunąć
wyrzutnik.
Odległość pomiędzy wyrzutnikiem iskier a tarczą
szlifierską powinna być możliwie jak najmniejsza i
w żadnym wypadku nie może przekraczać 2 mm
(patrz
rysunek, strona 3)
.
Jeśli tarcza szlifierska jest tak bardzo zużyta, że
największa dopuszczalna odległość 2 mm nie
może być zachowana, trzeba wymienić tarczę
szlifierską.
8.3 Włączanie i wyłączanie
Nacisnąć włącznik (11) (patrz
rysunki D, strona 3)
.
I
= włączanie
0
=wyłączanie
DS 125, DS 150:
Należy unikać niezamierzonego
uruchomienia: urządzenie należy zawsze
wyłączać, gdy wtyczka jest wyciągana z gniazda
lub w przypadku przerwy w dopływie prądu.
Zabezpieczenie przed ponownym rozruchem
(brak w DS 125, DS 150):
Gdy po przerwie w
zasilaniu ponownie pojawi się napięcie w sieci
elektrycznej, ze względów bezpieczeństwa
włączone urządzenie nie uruchomi się
samoczynnie. Urządzenie należy wyłączyć i
ponownie włączyć.
8.4 Szlifowanie na sucho, szlifowanie
taśmowe
- Stanąć przed szlifierką.
- Obrabiany element przytrzymać pewnie
obydwiema rękami, położyć na podpory
obrabianych elementów (8) i lekko dociskać do
tarczy do szlifowania na sucho / taśmy
szlifierskiej. W celu uzyskania optymalnego
wyniku szlifowania lekko przesuwać obrabiany
element w jedną i drugą stronę; dzięki temu
również materiał ścierny równomiernie się
zużywa.
8.5 Szlifowanie na mokro (tylko TNS 175)
Tarcz do szlifowania na mokro używać
wyłącznie z wodą ze zbiornika (18). Tarcza
do szlifowania na mokro powinna być w ok. 1/3
zanurzona w wodzie. Za wysoki lub za niski
poziom wody może mieć negatywny wpływ na
wynik szlifowania.
- Stanąć z lewej strony szlifierki przed tarczą do
szlifowania na mokro.
- Mocno trzymać obrabiany element obydwiema
rękami i opuścić na tarczę do szlifowania na
mokro. Obrabiany element można również
oprzeć na zbiorniku na wodę (18), a następnie
opuścić na tarczę do szlifowania na mokro.
8.6
Ustawianie biegu taśmy
(tylko BS 175)
Wyciągnąć wtyczkę z gniazda. Obracać
ręcznie taśmę szlifierską. Za pomocą
przycisku obrotowego (14) ustawić w taki sposób
taśmę szlifierską, aby była ustawiona centrycznie
na rolce.
Urządzenie i elementy zabezpieczające należy
regularnie czyścić, konserwować i sprawdzać.
Regularnie czyścić wewnętrzną stronę obudowy
tarcz i taśm szlifierskich. Tarcze i taśmy szlifierskie
muszą się swobodnie obracać w obudowie.
Przed przystąpieniem do jakichkolwiek prac
związanych z ustawianiem, czyszczeniem,
konserwacją lub naprawą urządzenia należy
wyciągnąć wtyczkę z gniazda.
9.1 Wymiana tarcz szlifierskich
Należy stosować tylko oryginalne tarcze
szlifierskie firmy Metabo.
8 Użytkowanie
9 Konserwacja, czyszczenie
13
17026975_0611 DS DSD TNS BS.book Seite 75 Dienstag, 21. Juni 2011 1:48 13
