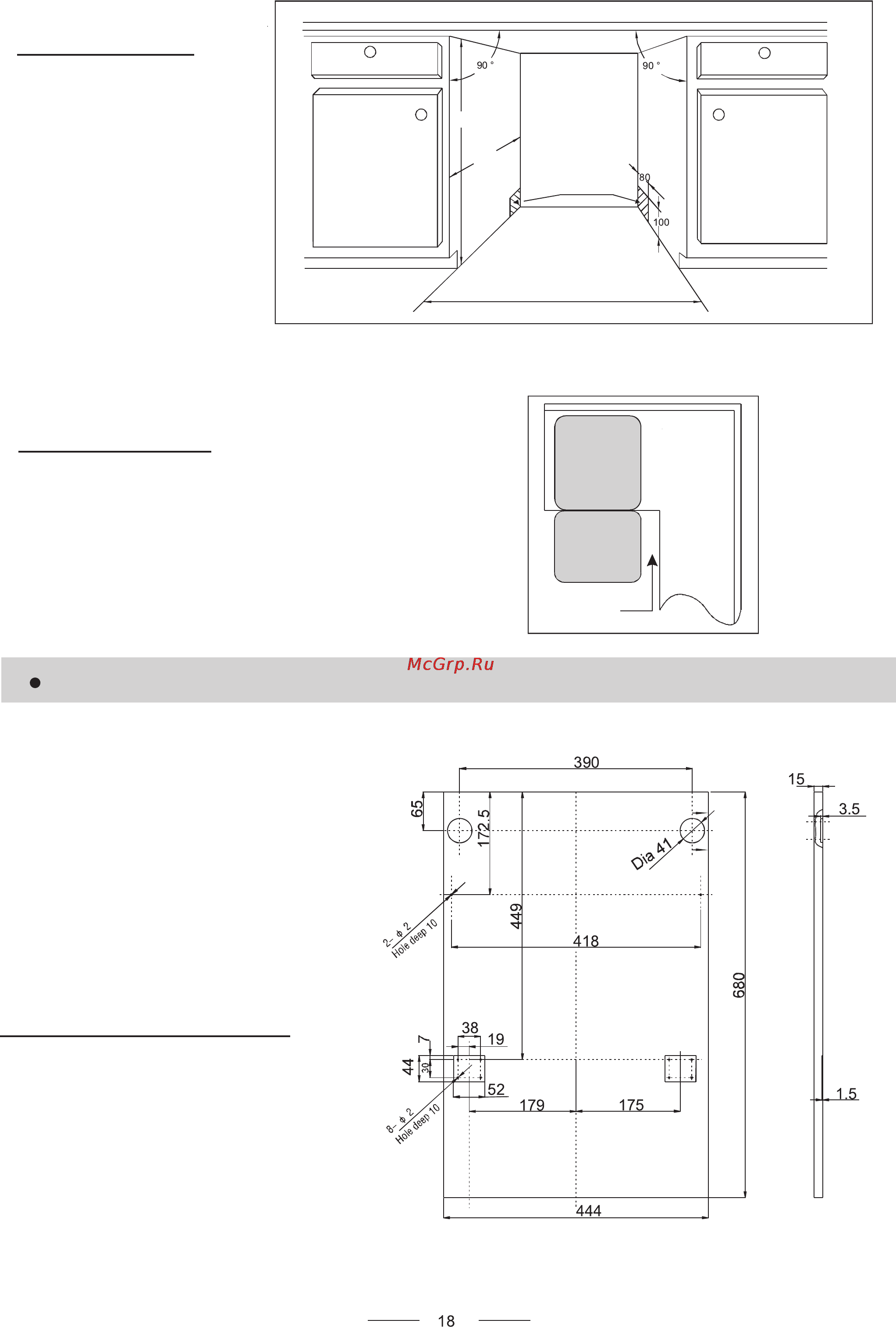

Brandt VS1009J [20/28] Рисунок 1

[ Рисунок 1 ]

Размеры шкафа

Расстояние между верхом

посудомоечной машины и

шкафом и внешней дверкой,

примыкающей к шкафу

[ Рисунок 2 ]

Минимальное расстояние

при открытой дверце

Подготовка к установке

1. Отверстия на деревянной декоративной панели высверливаются по размерам, приведённым на Рисунке 3.

[ Рисунок 3 ]

Отверстия на декоративной панели

высверливаются по размерам,

приведённым на рисунке.

(Единица измерения: мм)

Вводы линий

электропитания,

отвода и подачи

воды

Расстояние

между днищем

шкафа и полом

450 мм

580 мм

820 мм

Посудомоечная

машина

Дверца

посудомоечной

машины

Шкаф

Минимальное

расстояние 50 мм

Dia - Диаметр

Hole deep - Глубина отверстия
