51
LATVIEŠU

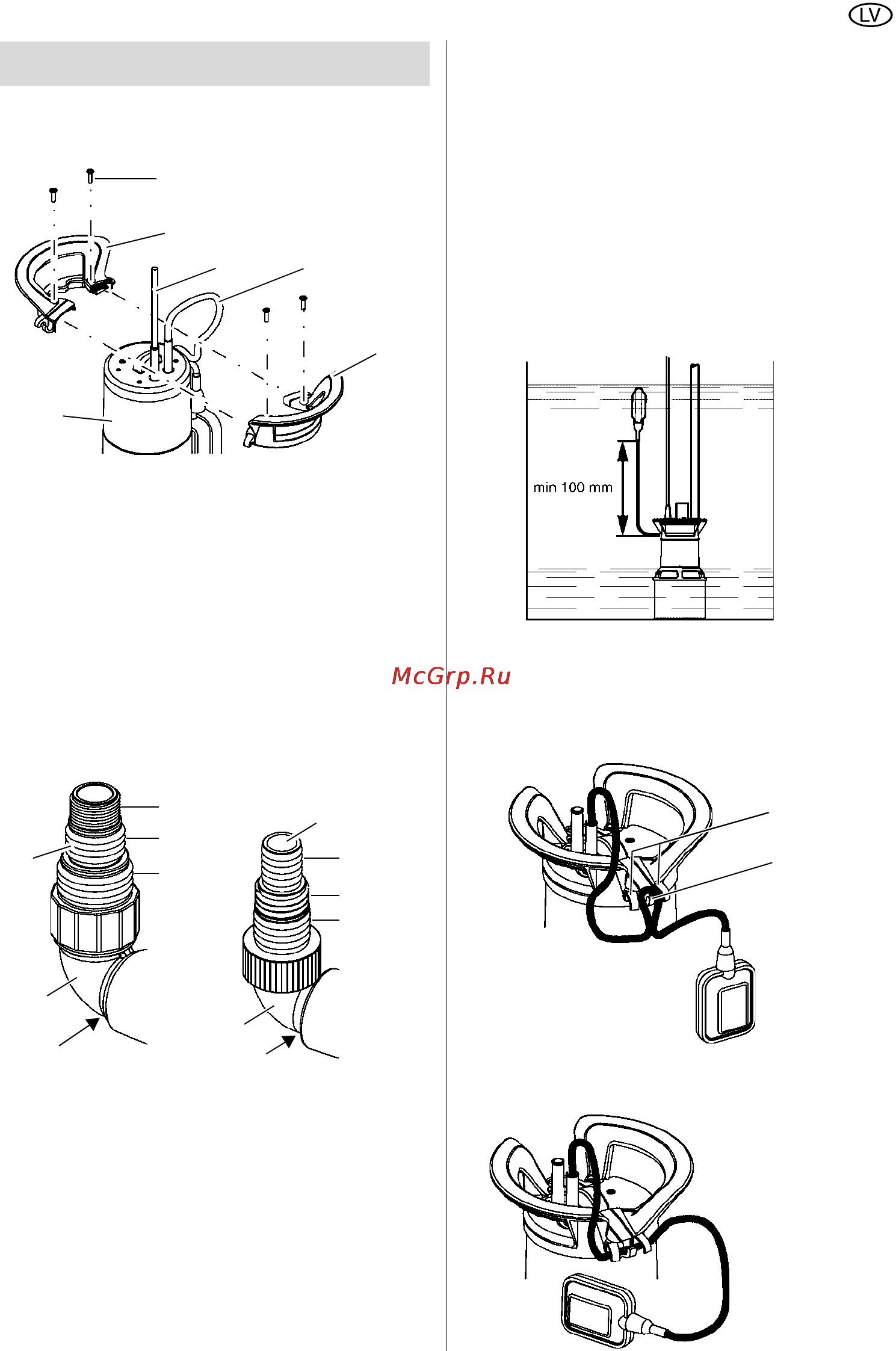

4.1 Roktura / piekabināšanas
cilpas montāža
1. Abas roktura puses (10) savienot, kā
redzams attēlā.
Lai to izdarītu, strāvas kabeli (11) un
pludiņslēdža kabeli (12) virzienā uz augšu
izvadīt ārā.
2. Savienot (10) abas roktura puses.
Pievērsiet uzmanību tam, lai abu roktura
pušu vadotnes iebīdītos viena otrā.
3. Rokturi ar četrām skrūvēm (9) pieskrūvēt
pie iekārtas korpusa (13). Izmantojiet tikai
klāt pievienotās skrūves.
4.2 Spiedvada pieslēgšana
1. Izvēloties lielāko iespējamo spiedvada
šķērsgriezumu:
nogriezt mazāko montāžas uzliktni pie
multiadaptera (14).
3Norāde
Vislielāko sūknēšanas jaudu ir iespējams
panākt, izvēloties spiedvadu ar lielāko
iespējamo šķērsgriezumu.
2. Multiadapteru (14) ieskrūvēt leņķa
savienojumā (15).
3. Leņķa savienojumu kopā ar multiadapteru
ieskrūvēt spiedvadā (16).
4. Spiedvadu uzbīdīt uz multiadaptera (14)
un nostiprināt ar šļūtenes apskavu.
4.3 Pludiņslēdža piestiprināšana
3Norādes
Piestipriniet pludiņslēdzi tā, lai attālums starp
kabeļa turētāju un pludiņslēdzi būtu vismaz
100 mm.
Ar pludiņslēdža kabeli izveidot cilpu.
Cilpu, kā redzams attēlā, pārlikt pāri
vidējai kabeļa turētāja piespiedējskavai
(18) un pludiņslēdža kabeli virzīt zem
abām ārējām saspiedējskavām (17).
Nākamajā attēlā ir redzams piestiprinātais
pludiņslēdža kabelis:
4. Montāža un uzstādīšana
9
10
11
10
13
12
PS 18000 SN Visi pārējie modeļi
15
15
G 1"
1¼"
1½"
1"
G 1"
1¼"
16
16
14
14
17
18
