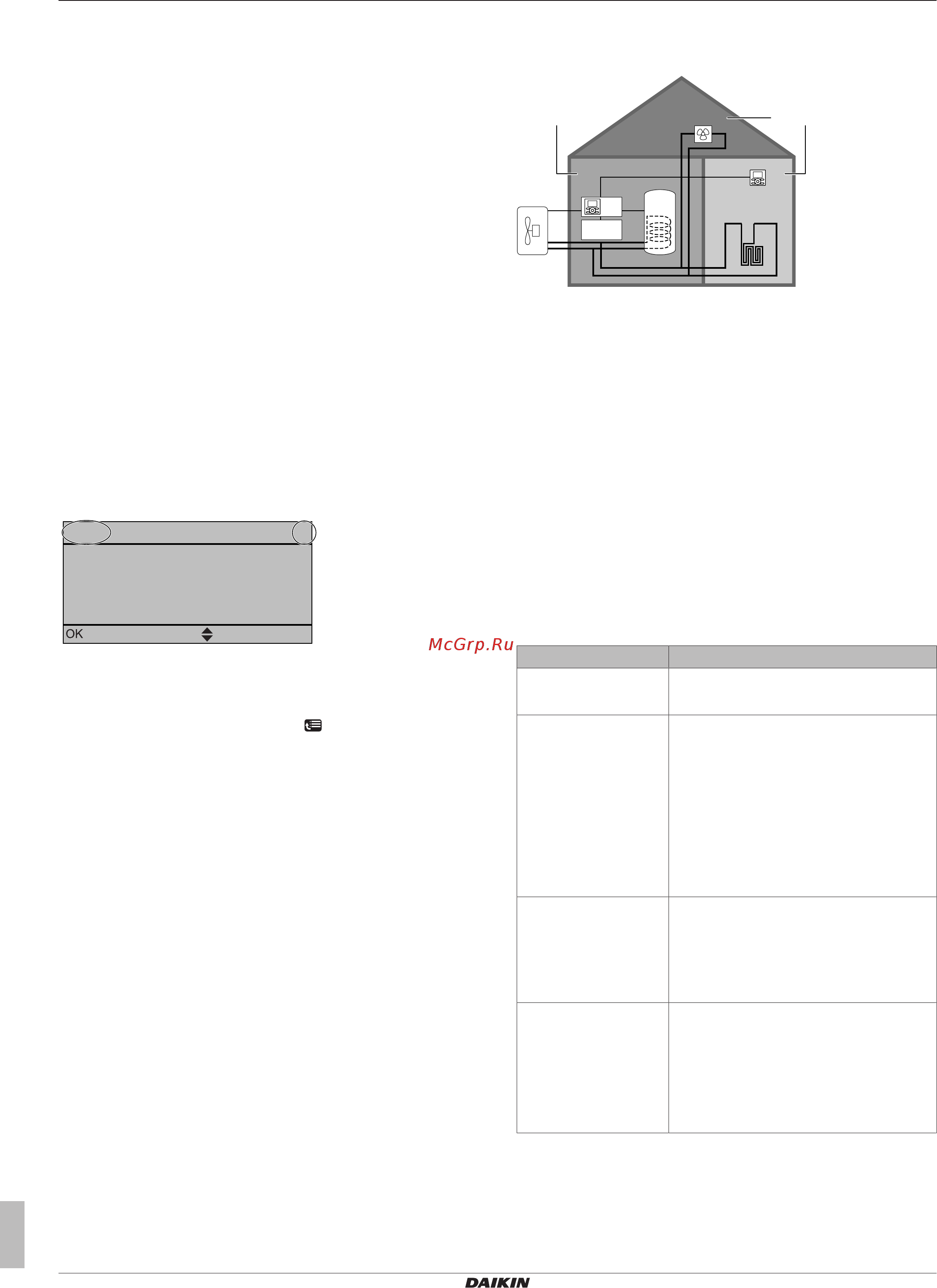

3 Информация о системе
Руководство по применению для пользователя
4
EBLQ+EDLQ011~016CA(3)V3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522035-1A – 2018.05
▪ Общие правила техники безопасности:
▪ Инструкции по технике безопасности, которые необходимо
прочитать перед эксплуатацией системы
▪ Формат: Документ (в ящике наружного агрегата)
▪ Руководство по эксплуатации:
▪ Краткое руководство для стандартного использования
▪ Формат: Документ (в ящике наружного агрегата)
▪ Руководство по применению для пользователя:
▪ Подробные пошаговые инструкции и справочная
информация для стандартного и расширенного
использования
▪ Формат: Файлы на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у установщика.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Доступные экраны
В зависимости от схемы системы и конфигурации установщика
на интерфейсе пользователя могут быть доступны не все
экраны данного документа.
Навигация
1
20.0°C >
18.0°C >
22.0°C >
24.0°C >
7.4.1.1 Комнатная температура
Комфорт (обогрев)
Экология (обогрев)
Комфорт (охлаждение)
Экология (охлаждение)
Выбрать
Прокрутить
Навигация помогает определить местонахождение в структуре
меню интерфейса пользователя. В настоящем документе также
указывается данная навигация.
Пример: Перейдите к [7.4.1.1]: > Пользовательские
настройки > Предустановленные значения > Комнатная
температура > Комфорт (обогрев)
3 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового
насоса снагревом и охлаждением)
▪ Производство горячей воды бытового потребления (при
установке бакаDHW)
3.1 Компоненты в типичной схеме
системы
h
a
d
b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Блок управления EKCB07CAV3
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя, подсоединенный к блоку управления
e Интерфейс пользователя в жилом помещении, используемый как
комнатный термостат
f Нагрев полов
g Конвекторы тепловогонасоса или фанкойлы
h Дополнительный блок EK2CB07CAV3
4 Операция
4.1 Обзор: Эксплуатация
Эксплуатация системы производится через интерфейс
пользователя. В данном разделе описывается работа через
интерфейс пользователя:
Деталь Описание
Общий обзор ▪ Кнопки
▪ Знаки состояния
Основное применение Объект информации:
▪ Домашние страницы, где можно
считать и изменить настройки для
ежедневного использования
▪ Структура меню, где можно считать и
сконфигурировать настройки, НЕ
предназначенные для ежедневного
использования
▪ Управление ВКЛ/ВЫКЛ
Контроль обогрева и
охлаждения
помещений
Способы контроля обогрева и
охлаждения помещений
▪ Установка режима работы в
помещении
▪ Регулировка температуры
Контроль горячей
воды бытового
потребления
Способы контроля горячей воды
бытового потребления:
▪ Режим повторного нагрева
▪ Режим работы по расписанию
▪ По расписанию + режим повторного
нагрева
