5 Конфигурирование
Руководство по монтажу
13
EBLQ+EDLQ011~016CAV3+W1
Низкотемпературный моноблок Daikin Altherma
4P522031-1B – 2018.06

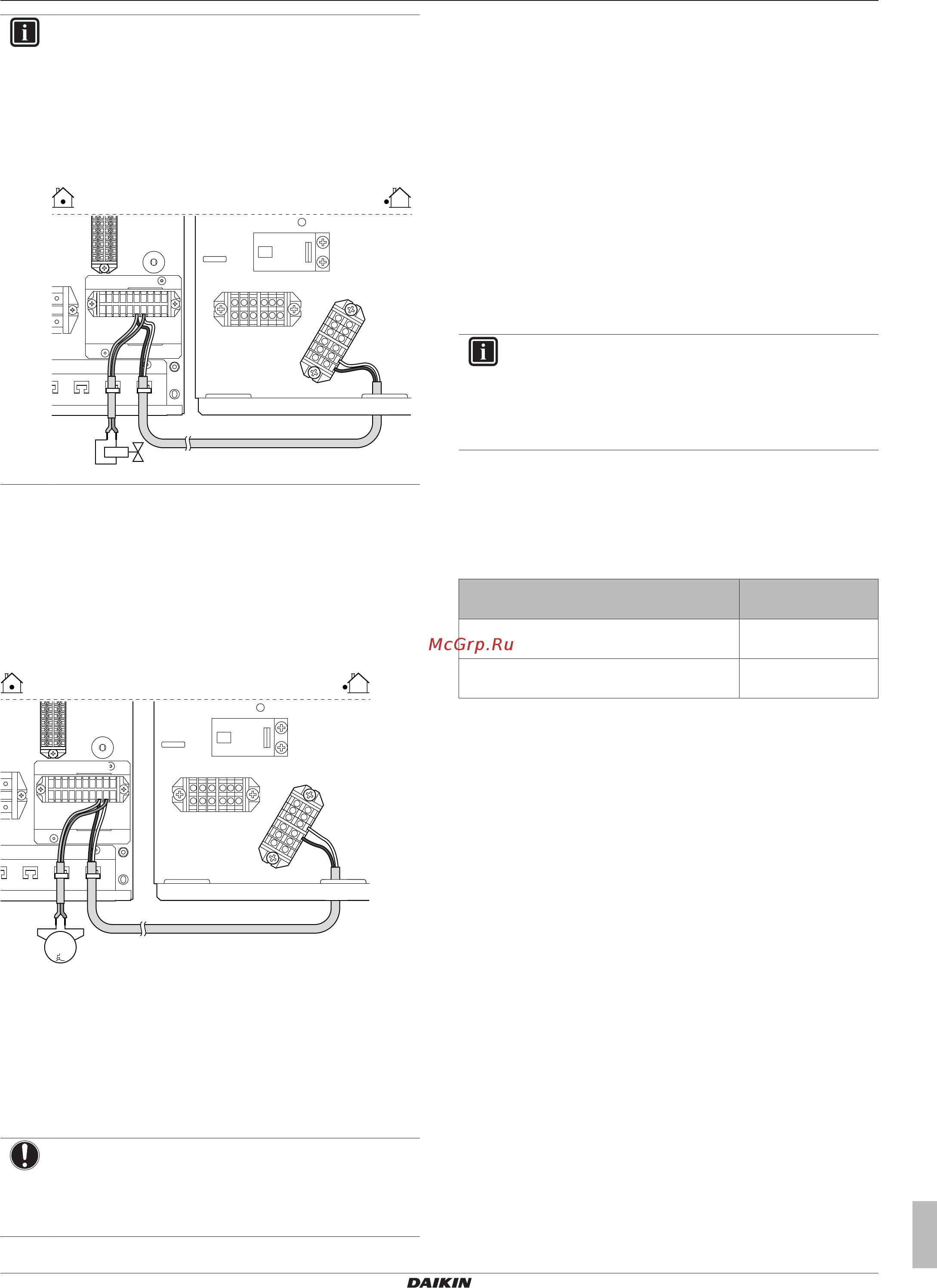

ИНФОРМАЦИЯ
По умолчанию запорный клапан должен
подсоединяться только к наружному агрегату. Однако
он также может быть подсоединен к блоку управления
EKCB07CAV3, если последний предусмотрен в
системе. Для этого подсоедините клеммы наружного
агрегата X3M/1+2 к клеммам блока управления
X8M/6+7, а затем подсоедините запорный клапан к
клеммам блока управления X8M/6+7.
X2M
X8M
6 7
X5M
X3M
M2S
1
2
4.4.5 Подключение насоса горячей воды
бытового потребления
1 Подсоедините клеммы наружного агрегата X3M/3+4 к
нижней стороне клемм X8M/8+9 блока управления
EKCB07CAV3.
2 Подсоедините кабель насоса горячей воды бытового
потребления к нижней стороне клемм блока управления
X8M/8+9.
X2M
X8M
8 9
1~
M
M2P
X5M
X3M
3
4
5 Конфигурирование
5.1 Обзор: конфигурирование
В этой главе приводится порядок действий и необходимые
сведения, касающиеся настройки системы после монтажа.
ПРИМЕЧАНИЕ
В данной главе приводится ТОЛЬКО базовое
объяснение конфигурации. Более подробное
объяснение и справочная информация приведены в
руководстве по применению для установщика.
Почему
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Как
Конфигурация системы может производится через интерфейс
пользователя.
▪ В первый раз: быстрый мастер. При ВКЛЮЧЕНИИ
интерфейса пользователя в первый раз (через внутренний
агрегат) запускается функция быстрого мастера, которая
помогает сконфигурировать систему.
▪ Впоследствии. При необходимости можно внести изменения
в конфигурацию в дальнейшем.
ИНФОРМАЦИЯ
При изменении настроек установщика интерфейс
пользователя запросит подтверждение. После
подтверждения на экран ВЫКЛЮЧИТСЯ на короткое
время, а затем на несколько секунд будет
отображаться сообщение “busy” (занято).
Доступ к настройкам: обозначения в таблицах
Для доступа к настройкам установщика можно использовать два
различных метода. Однако НЕ все настройки доступны
посредством обоих методов. В таком случае в соответствующих
столбцах таблиц, представленных в этой главе, указывается
"Неприменимо".
Метод Столбцы в
таблицах
Доступ к настройкам посредством
навигации в структуре меню.
#
Доступ к настройкам посредством кода в
обзоре настроек.
Код
См. также:
▪ "Для доступа к настройкам установщика"на стр.14
▪ "5.3Структура меню: обзор настроек установщика"на стр.21
5.1.1 Подключить кабель ПК к
коммутационной стойке
Предварительные условия: Необходим комплект EKPCCAB.
1 Подключите кабель с разъемом USB к вашему ПК.
2 Подсоедините гнездо кабеля к разъему X10A на печатной
плате A1P распределительной коробки наружного агрегата
или к разъему X12A на печатной плате A4P
распределительной коробки блока управления
EKCB07CAV3.
