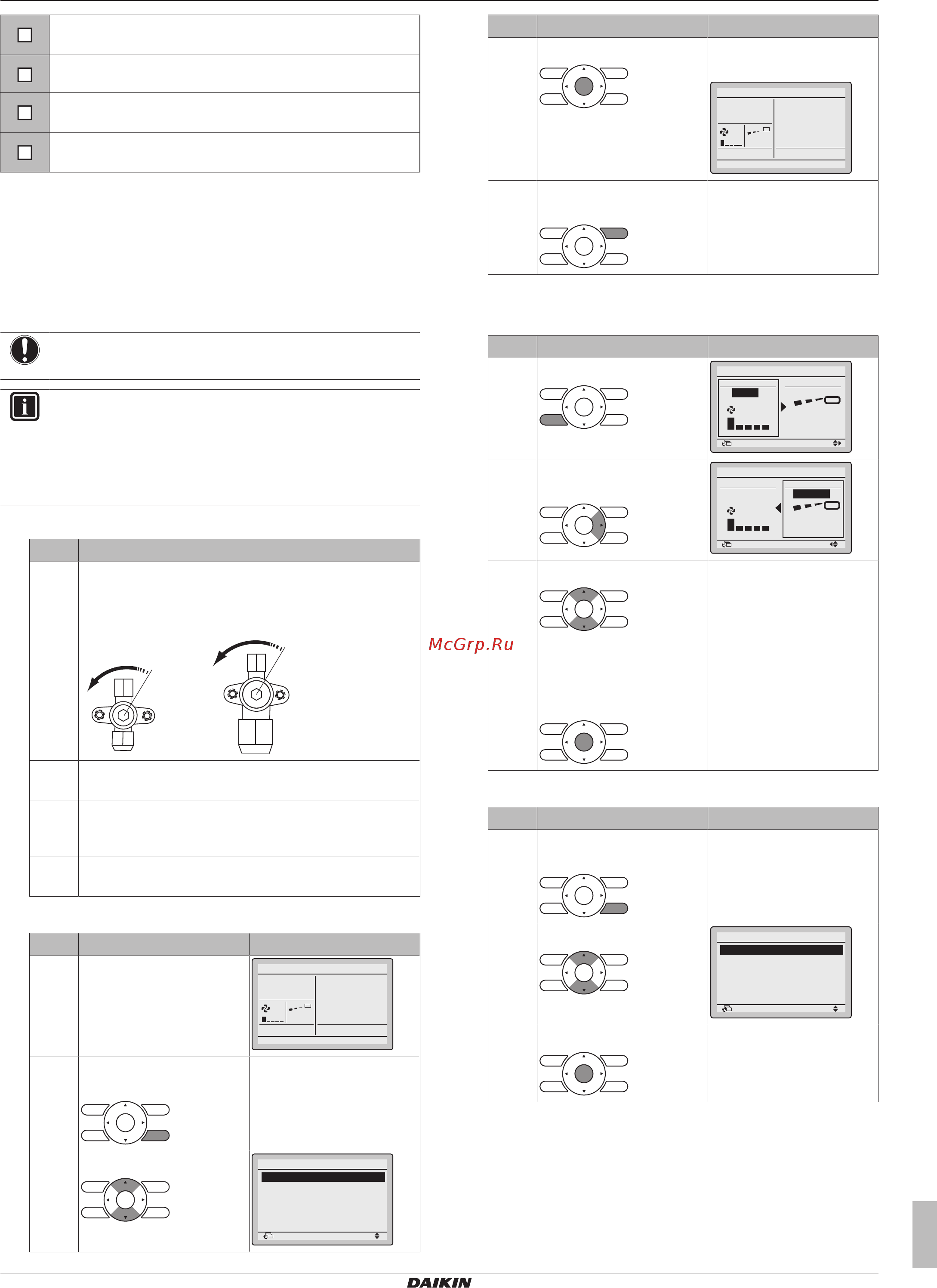

8 Пусконаладка
Справочное руководство для монтажника и пользователя
23
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
8.4 Порядок выполнения пробного
запуска
Изложенный здесь порядок относится только к
пользовательскому интерфейсу BRC1E52 или BRC1E53. Если
используется любой другой пользовательский интерфейс, см.
руководство по его установке.
ПРИМЕЧАНИЕ
Прерывать пробный запуск нельзя.
ИНФОРМАЦИЯ
Подсветка. Пользовательский интерфейс можно
включать и выключать без подсветки. Любое другое
действие выполняется с включенной подсветкой.
После нажатия любой кнопки подсветка будет работать
примерно 30секунд.
1 Выполните подготовительные действия.
№ Действие
1 Откройте запорные клапаны трубопроводов
жидкого (A) и газообразного (B) хладагента, сняв со
штока крышку и повернув шток торцевым гаечным
ключом против часовой стрелки до упора.
A B
2 Во избежание поражения током закройте
сервисную крышку.
3 Для защиты компрессора обязательно включите
питание не менее чем за 6часов до начала
операции.
4 С пользовательского интерфейса переведите блок
в режим работы на охлаждение.
2 Пробный запуск
№ Действие Результат
1 Откройте главное меню.
Охлажд.
Уставка
28°C
2 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
3 Выберите пункт Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
№ Действие Результат
4 Нажмите. Из главного меню
откроется окно Тест.
Охлажд.
Назад Задание параметра
Тест
5 Нажмите не позже, чем
через 10секунд.
Начнется пробный
запуск.
3 Проверьте состояние операции в течение 3минут.
4 Проверьте направление воздухотока.
№ Действие Результат
1 Нажмите.
Назад Задание параметра
Назад Настройка
Позиция 0
Низкая
Скорость/направление
Скорость Направлен.
2 Выберите пункт Позиция
0.
Назад Задание параметра
Назад Настройка
Скорость/направление
Скорость Направлен.
Низкая
Позиция 0
3 Смените положение. Если воздушная
заслонка внутреннего
блока двигается, то всё в
порядке.
В противном случае
работоспособность
блока нарушена.
4 Нажмите. Откроется главное меню.
5 Остановите пробный запуск.
№ Действие Результат
1 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
2 Выберите пункт Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
3 Нажмите. Блок вернется в
обычный рабочий режим,
а на экране откроется
главное меню.
8.5 Коды сбоя при выполнении
пробного запуска
Если наружный блок смонтирован НЕВЕРНО, то на экране
пользовательского интерфейса могут высвечиваться
следующие коды сбоя:
