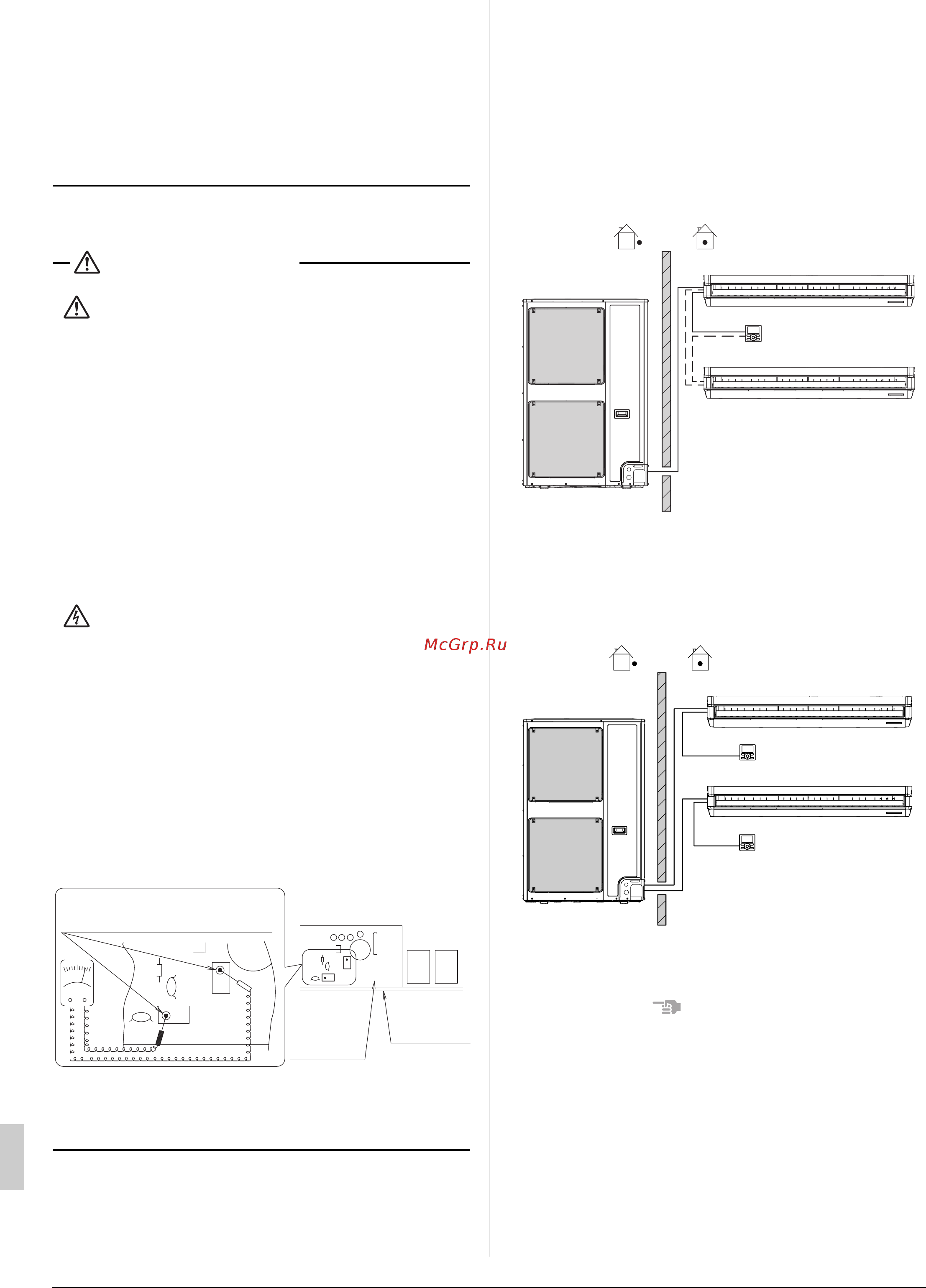

![Daikin FHA50AVEB9 [6/24] Рис 1](/views2/1761110/page6/bg6.png)
4 Русский
Утечка и накапливание газа вблизи кондиционера
могут привести к пожару.
Устанавливайте дренажный трубопровод надлежащим
образом для обеспечения полного слива. При
неправильной установке дренажного трубопровода
сливаемая вода не будет вытекать. В этом случае в
дренажной трубе могут накапливаться грязь и мусор,
вызывая утечку воды из внутреннего блока. Если это
произошло, выключите кондиционер
и обратитесь за
помощью к местному дилеру.
• ПРИМЕЧАНИЕ ДЛЯ ОБСЛУЖИВАЮЩЕГО
ПЕРСОНАЛА
ПРЕДУПРЕЖДЕНИЕ
РИСК ПОЛУЧЕНИЯ ЭЛЕКТРИЧЕСКОГО УДАРА
ИЛИ ВОЗНИКНОВЕНИЯ ПОЖАРА
• При проверке электрических деталей (таких
как внутренние части блока управления,
двигателя вентилятора, дренажного насоса
и т.п.) убедитесь, что питание кондиционера
(как наружного так и внутреннего блока)
отключено.
• Перед очисткой теплообменника убедитесь,
что все указанные выше детали
демонтированы (если на них попадет
чистящее средство, существует
вероятность, что эти детали
сгорят
вследствие износа проводки).
ПРЕДОСТЕРЕЖЕНИЕ! ОПАСНОСТЬ ПОЛУЧЕНИЯ
ЭЛЕКТРИЧЕСКОГО УДАРА
• Перед началом работ отключите питание.
• Запрещается открывать блок управления в
течение 10 минут после отключения питания,
поскольку в нем может скопиться остаточное
напряжение.
• После открытия крышки блока управления
измерьте тестером остаточное напряжение
вточках на печатной плате, указанных на
Рис.1, не дотрагиваясь руками до деталей
под напряжением, и убедитесь, что
напряжение
не превышает 50 В пост. тока.
• После отключения питания работа
возобновляется автоматически.
0
-
+
C
+
C
–
Точки измерения
остаточного напряжения
X2M
A1P
X1M
Блок
управления
Печатная
плата
A1P
Рис. 1
2. ПОДГОТОВКА К РАБОТЕ
Данное руководство по эксплуатации
предназначено для рассматриваемых ниже
систем со стандартным управлением.
Перед началом работы проконсультируйтесь
сместным дилером относительно правил
эксплуатации, соответствующих типу и модели
вашей системы.
ПРИМЕЧАНИЕ
•
Прочитайте руководство по эксплуатации,
прилагаемое к пульту дистанционного управления,
которым вы пользуетесь.
При использовании пульта дистанционного
управления см. руководство по эксплуатации,
имеющееся в комплекте.
Если ваше устройство оснащено заказной системой
управления, запросите у местного дилера
информацию о специфике эксплуатации вашей
системы.
A
Сплит-система или система работы
в параллельном режиме
1 Блок с пультом дистанционного управления
2
Блок без пульта дистанционного управления
(когда работает в параллельном режиме)
B Мультисистема-система
1 Блок с пультом дистанционного управления
A
1
2
ɋɇȺɊɍɀɂ ȼɇɍɌɊȿɇɇəə
B
ɋɇȺɊɍɀɂ ȼɇɍɌɊȿɇɇəə
1
1
4PRU465376-1D.book Page 4 Thursday, July 19, 2018 2:17 PM
