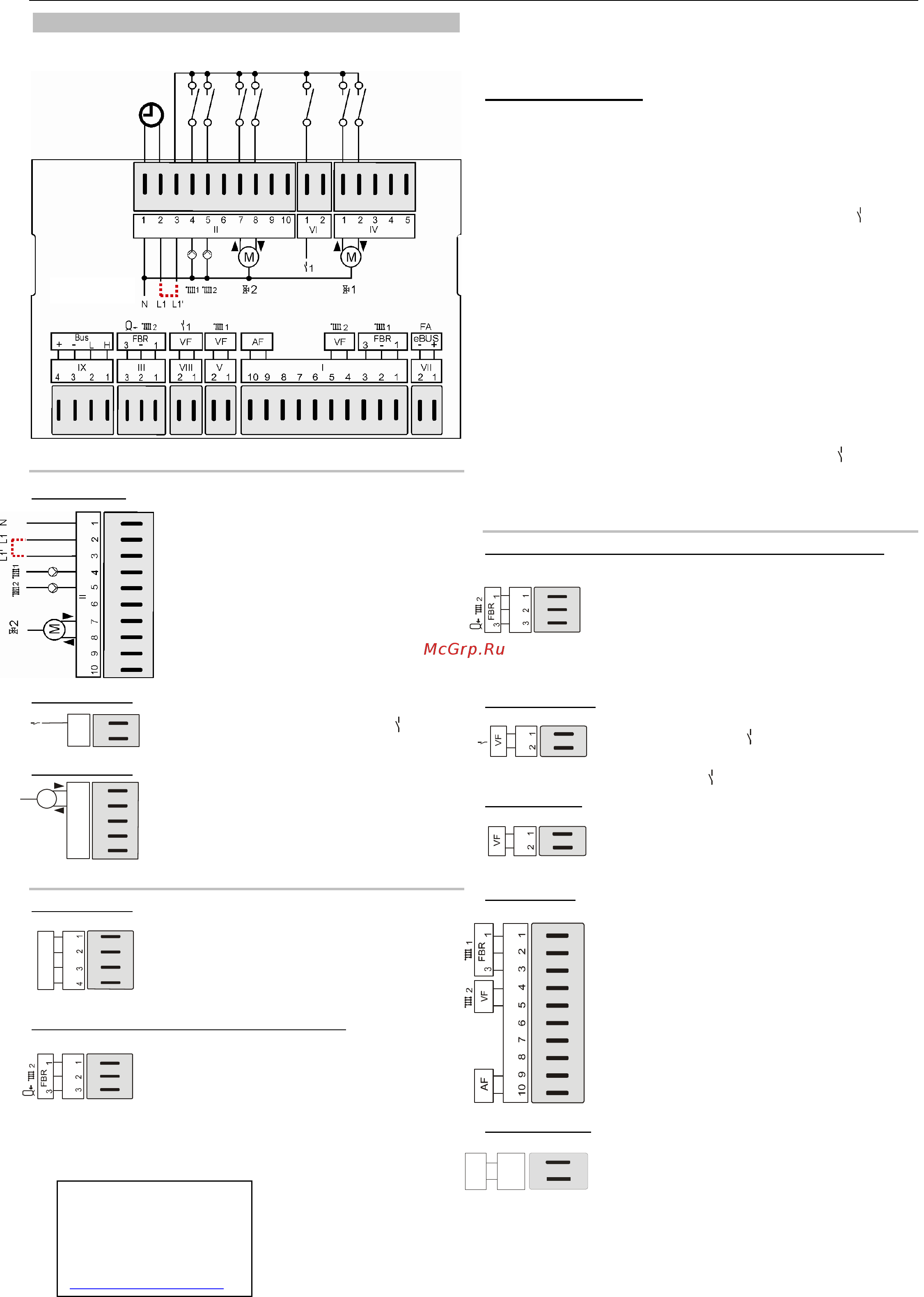

Схемы электрических соединений
~230 B; нагрузка контактов реле 2(2) A, ~250 B
Клеммы сети напряжения
Разъём 2 [II]
N: Нулевой вывод питания
L1: Электропитание прибора
L1´: Напряжение на выводы реле
D 1: Насос отопительного контура 1
D 2: Насос отопительного контура 2
v: Смеситель открывается,
отопительный контур 2
v: Смеситель закрывается,
отопительный контур 2
Разъём 6 [VI]
Многофункциональное реле 1
Разъём 4 [IV]
v: Смеситель открывается,
отопительный контур 1
v: Смеситель закрывается,
отопительный контур 1
Клеммы датчиков
Разъём 9 [IX]
CAN Bus Конт. 1 = H (линия данных)
CAN Bus Конт. 2 = L (линия данных)
CAN Bus Конт. 3 = - («масса», «земля»)
CAN Bus Конт. 4 = + (питание 12 В)
Разъём 3 [III] (без солнечного колектора)
Конт. 1: FBR отопительный контур 2
(датчик помещения)
Конт. 2: FBR отопительный контур 2
(«масса»)
Конт. 3: FBR отопительный контур 2
(Установка температуры /
Режим работы)
! При замене для E6.1111 нужно повторно
соединить проводами дополнительное реле,
разъем VI, зажим 2 и зажим 1.
Значения выводов
VII (1 + 2): eBUS или eBUS Антенна DCF
I (1 - 3): FBR2 (FBR1), отопительный контур 1
I (4 + 5): Датчик потока, отопительный контур 2
I (9 + 10): Датчик наружной температуры
V (1 + 2): Датчик потока, отопительный контур 1
VIII (1 + 2): Датчик темп. многофункцион. реле
1
III (1 - 3): FBR2 (FBR1), отопительный контур 2
III (2 + 3): Датчик темп. в нижней части накопит.
IX (1 + 2): CAN-Bus шина данных
IX (3 + 4): Питание CAN-Bus шины
II (1): Нулевой вывод
II (2): L1– фаза (питание прибора)
II (3): Напряжение на выводы реле
II (4): Насос, отопительный контур 1
II (5): Насос, отопительный контур 2
II (7): Смеситель открывается, отоп. контур 2
II (8): Смеситель закрывается, отоп. контур 2
VI (1): Дополнительное реле (многофункц.)
1
IV (1): Смеситель открывается, отоп. контур 1
IV (2): Смеситель закрывается, отоп. контур 1
Клеммы датчиков
Разъём 3 [III] (с котлом ТТ / солнечным колектором)
Конт. 1: отопительный контур 2 (датчик
помещения)
Конт. 2: Датчики помещения и накоп.,
нижний («масса»)
Конт. 3: Датчик накопителя, нижний
(Т-НАКОПИТ-НИЖН) в области
подвода воды от солнечной
системы/ твердотопливного котла
Разъём 8 [VIII]
Конт. 1: Датчик многофункц. реле
(«масса»)
1
Конт. 2: Датчик многофункционального
реле
1
Разъём 5 [V]
Конт. 1: Датчик потока, отопительный
контур 1 («масса»)
Конт. 2: Датчик потока, отопительный
контур 1
Разъём 1 [I]
Конт. 1: FBR отопительный контур 1
(датчик помещения)
Конт. 2: FBR отопительный контур 1
(«масса»)
Конт. 3: FBR отоп. контур 1
(устан.темпер./режим раб.)
Конт. 4: Датчик потока, отопительный
контур 2 («масса»)
Конт. 5: Датчик потока, отопительный
контур 2
Конт. 9: Датчик наружной температуры
(«масса»)
Конт. 10: Датчик наружной температуры
Разъём 7 [VII]
Конт. 1: eBUS или eBUS Антенна DCF
Конт. 2: eBUS-приемник («масса»)
