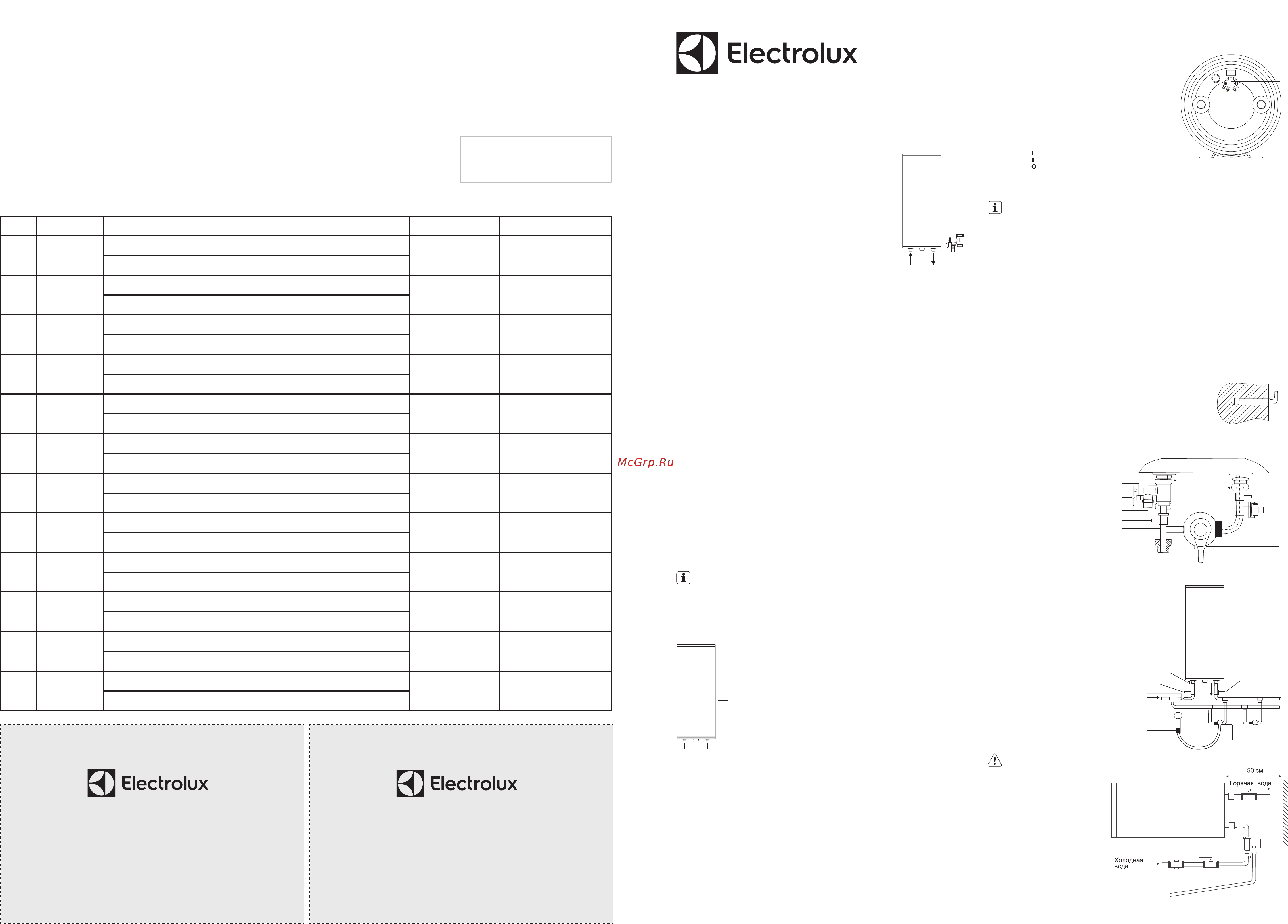

Инструкция по эксплуатации Страница: 1

Electrolux EWH 30 Fidelity Инструкция по эксплуатации онлайн

Правила безопасности

Рис. 1

1. Предохранительный сливной клапан.

Горячая

вода

Холодная

вода

• Розетка электропитания должна быть надежно заземлена.

Номинальный ток розетки должен быть не ниже 13 А. Розетка и

вилка должны всегда быть сухими, чтобы не допустить короткого

замыкания в электрической сети.

• Стена, на которую устанавливается водонагреватель, должна

быть рассчитана на нагрузку, вдвое превышающую общий вес

водонагревателя, заполненного водой.

• Предохранительный обратный клапан следует устанавливать в

месте входа холодной воды (см. рис. 1).

• При первом использовании водонагревателя (или при первом

использовании после технического обслуживания или чистки) не

следует включать питание водонагревателя до полного заполне-

ния водой. Во время заполнения бака водонагревателя следует

открыть кран горячей воды для спуска воздуха. Как только бак

наполнится водой и из крана потечет вода, кран можно закрыть.

• Во время нагрева воды из отверстия выпуска давления обрат-

ного предохранительного клапана может поступать вода. Это

нормальное явление. Однако вслучае больших утечек следует

связаться соспециалистами по техническому обслуживанию.

Отверстие выпуска давления ни при каких обстоятельствах не

должно быть заблокировано; в противном случае это может привести к поломке водонагревателя.

• На отверстие выпуска давления в предохранительном клапане нужно установить дренажную

трубку и вывести ее в канализацию на случай слива воды и стравливания избыточного давления*.

Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

• Температура воды внутри водонагревателя может достигать 75°C. Во избежание ожогов вы може-

те регулировать температуру воды при помощи крана смесителя.

• Слить воду из водонагревателя можно спомощью обратного предохранительного клапана,

перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на пре-

дохранительном клапане. При этом слив воды из водонагревателя должен осуществляться через

дренажное отверстие в клапане всистему отвода канализации (при сливе воды откройте на сме-

сителе кран горячей воды для заполнения водонагревателя воздухом).

• Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении,

где температура может быть ниже 0

С.

• В случае длительного отсутствия либо длительного неиспользования прибора перекрывайте

краны на входе и выходе из водонагревателя и отключайте его от электрической сети, вынув вилку

из розетки.

• В случае повреждения одной из деталей водонагревателя необходимо связаться со специалиста-

ми по техническому обслуживанию для осуществления ремонта. Следует использовать только

запасные детали, поставляемые производителем.

• Данное устройство не предназначено для использования людьми (включая детей) с ограниченны-

ми физическими или умственными способностями и недостатком навыков или знаний, за исключе-

нием случаев показа или правильного инструктирования человеком, несущим ответственность за

их безопасность.

• Дети должны находиться под контролем для недопущения игры с прибором.

• Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку,

картон) без присмотра.

• Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Назначение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из

водопровода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревате-

ля не предназначена для питья и приготовления пищи. Ус та нов ка и пер вый за пуск во до на гре ва те ля

долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с том, ко то рый мо жет не сти от вет ствен ность

за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль зо ва нию во до на гре ва те ля. При под клю че-

нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла. Перед установкой водонагревателя

удостоверьтесь, что заземляющий электрод розетки должным образом заземлен. В случае отсутствия

заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземляющим

проводом к выводу заземления на крепеже фланца нагревательного элемента. В случае отсутствия

заземления запрещается осуществлять установку и эксплуатацию изделия.

Примечание:

Запрещается применять переносные розетки.Неправильная установка и эксплуатация электрического

водонагревателя может привести к несчастным случаям или имущественному ущербу.

Устройство прибора

1 Корпус

2 Панель управления

3 Выход горячей воды

4 Вход холодной воды

Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе на выходе водонагревателя,

на вход начинает поступать холодная вода. Вода в баке смешивается и ее тем-

пература понижается. Датчик термостата реагирует на понижение температуры

воды, автоматически включается нагревательный элемент (ТЭН) и подогревает

воду до заданной температуры. Когда температура достигнет заданной величи-

ны, ТЭН автоматически отключается.

Три уровня защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидравлического давления;

• УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из высококачественной медицинской

нержавеющей стали. В качестве дополнительной защиты внутреннего бака от

коррозии водонагреватель оснащен магниевым анодом. Не забывайте про-

водить регулярное, не реже 1-го раза в год, техническое обслуживание и при

необходимости замену магниевого анода*.

Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации,

имеет долгий срок службы при правильной эксплуатации.

Экономичный режим (eco) на панели управления обеспечивает:

• нагрев воды в водонагревателе до температуры около 55 °С;

• снижает вероятность образования накипи;

• влияет на повышение рабочего ресурса водонагревателя.

Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять темпе-

ратуру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревате-

ля. Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль темпера-

туры воды в водонагревателе. С помощью ручки регулировки Вы можете устанавливать температуру

нагрева до 75°C.

Шкала регулировки отмечена диапазоном:

low – низкая температура нагрева (35 °C);

eco – экономичный режим – 50-55 °С;

high – высокая температура нагрева (75 °C).

Простая и удобная эксплуатация и обслуживание водонагревателя. Вне зависимости от выбранного

режима мощности при помощи ручки регулировки можно выбрать температуру, до которой необхо-

димо нагреть воду.

Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической, газовой или водопроводной сети (в т. ч. невыполнение требований

раздела Монтаж Инструкции по эксплуатации), а также неисправностей (несоответствия рабочим параметрам и безопасности)

электрической, газовой или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и продуктов их

жизнедеятельности, и т. д.;

• неправильного хранения изделия;

• необходимости замены расходных материалов: ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а

также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашиваю-

щихся/сменных деталей (комплектующих) изделия, которые имеют собственный ограниченный период работоспособности, в

связи с их естественным износом, или если такая замена предусмотрена конструкцией и не связана с разборкой изделия;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в результате: невы-

полнения либо нарушения требований по монтажу и экплуатации, указанных в инструкции по эксплуатации, замерзания или

всего лишь однократного превышения максимально допустимого давления воды, указанного на заводской табличке с харак-

теристиками водонагревательного прибора; эксплуатации без защитных устройств или устройств, не соответствующих техни-

ческим характеристикам водонагревательных приборов; использование коррозийно-активной воды; коррозии от электрохи-

мической реакции, несвоевременного технического облуживания водонагревательных приборов в соответствии с инструкцией

по эксплуатации (в том числе: несоблюдение установленных инструкцией периодичности и сроков проведения технического

обслуживания в объеме, указанном в инструкции).

Покупатель-потребитель предупрежден о том, что в соответствии с п.11 «Перечня непродовольственных товаров надлежащего

качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки

или комплектации» Пост. Правительства РФ от 19.01.1998 № 55 он не вправе требовать обмена купленного изделия в

порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ.

С момента подписания Покупателем Гарантийного талона считается, что:

• вся необходимая информация о купленном изделии и его потребительских свойствах в соответствии со ст. 10 Закона

«О защите прав потребителей» предоставлена Покупателю в полном объеме;

• Покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и .......................................................

.........................................................................................................................................................................................................................;

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного

изделия;

• Покупатель претензий к внешнему виду/комплектности/ ....................................................................................................................

купленного изделия не имеет.

Покупатель:

Подпись:

Дата:

Панель управления

3 1

1. Индикатор нагрева горит синим цветом, когда идет нагрев

воды.

2. Ручка регулировки температуры

off — метка соответствует отключению водонагревателя,

переводя рукоятку в положение off раздается харак-

терный щелчок;

low — метка соответствует минимальной температуре

нагрева воды в водонагревателе (включение нагре-

ва);

eco — метка экономичного режима соответствует темпера-

туре нагрева воды в водонагревателе до 55 °С;

high — метка соответствует максимальной температуре

нагрева воды в водонагревателе (75 °С).

3. Кнопка переключения мощности:

Положение — половинная мощность 1.5 кВт;

Положение — полная мощность, 3 кВт;

Положение — ТЭНы отключены, питание на них не подается.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные дета-

ли, предоставленные производителем, ко то рые мо гут вы дер жать вес на пол нен но го во дой во до на гре ва-

те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено

надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к

его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для кре-

пежных болтов удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до

корпуса водонагревателя имеется зазор не менее 0,2 м, а со стороны подключения труб не менее 0,5м,

для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных

башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для

поступающей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).

Установка водонагревателей серии существенно облегчается возможностью установить их как верти-

кально, так и горизонтально в любом месте вашего дома, в отапливаемом (!) помещении. Желательно

установить водонагреватель как можно ближе к месту использования горячей воды, поскольку чем

меньше длина труб, тем меньше потери тепла. Как показано на рис. 5а, при горизонтальной установке

водонагревателя трубы подводки должны быть расположены справа. При установке водонагревателя

рядом со стеной, оставьте рекомендованное свободное пространство для технического обслуживания.

Не устанавливайте водонагреватель на горизонтальной поверхности и вплотную к полу.

Крепежный анкер для монтажа

Рис. 3

После выбора места монтажа определите места под два крепежных

болта с крюками (в зависимости от спецификаций выбранного изделия).

Проделайте в стене два отверстия необходимой глубины, соответствующие

размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно

затяните

гайки, а затем установите на него электрический водонагреватель

(см. рис. 3).

Если ванная комната слишком мала для установки водонагревателя, он

может быть установлен в любом другом помещении, защищенном от попа-

дания прямых солнечных лучей и дождя. Однако для сокращения тепловых

потерь в трубопроводе водонагреватель следует устанавливать как можно

ближе к месту использования воды.

П о д к л ю ч е н и е к в о д о п р о в о д у

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды

(подключения дренажной трубки).

5 Тройник подсоединения холодной

воды в бак и смесительный узел.

6 Подключение душа и/или смесителей.

7 Тройник горячей воды (для подключе-

ния следующей точки водоразбора).

8 Заглушка трубы*.

9 Патрубок вывода горячей воды.

10 Смеситель/душ.

11 Кран на выходе горячей воды.

12 Кран на входе холодной воды.

Для подключения водонагревателя к водопро-

воду применяются трубы диаметром G1/2.

Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды и

направлена вниз в специальный дренаж для

удаления воды).

Если необходимо реализовать систему водо-

снабжения на несколько водоразборных точек,

используйте способ соединения (см.рис. 5).

Внимание:

При горизонтальной установке

прибора, трубы подвода воды должны

находиться спра ва, размещение труб

подвода слева недо пустимо!

Рис. 4

* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание повреждения

водонагревателя обязательно используйте предохранительный клапан.

** Только для моделей, оснащенных магниевым анодом.

Горячая вода

Холодная вода

3 4

Рис. 5

1 Предохранительный сливной клапан.

2 Впускной клапан.

3 Душевая насадка.

4 Металлический шланг.

5 Смеситель.

6 Дополнительная точка водоразбора.

7 Кран на выходе горячей воды.

8 Кран на входе холодной воды.

* При отсутствии необходимости подключения водонагре вателя к последующей точке водоразбора устанавлива-

ется заглушка.

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

Модель: ................................................................................................................................

Серийный номер: .................................................................................................................

Дата покупки:.......................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию:

..............................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Модель: ................................................................................................................................

Серийный номер: .................................................................................................................

Дата покупки:.......................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию:

..............................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию

ес ли из де лие про ве ря лось в при сут ствии

По ку па те ля, на пи сать «ра бо те»

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Электроводонагреватель аккумуляционный бытовой

Модели: EWH 30 Fidelity, EWH 50 Fidelity

№ п/п Дата Содержание работ Подпись Печать

Проведение ТО

Рис. 2

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”



G1/2”



Рис. 5a

Свидетельство о приемке

М.П.

Electrolux EWH 30 Fidelity Инструкция по эксплуатации онлайн

Содержание

Похожие устройства
