Digital coaxial cable
ab
OR
CD

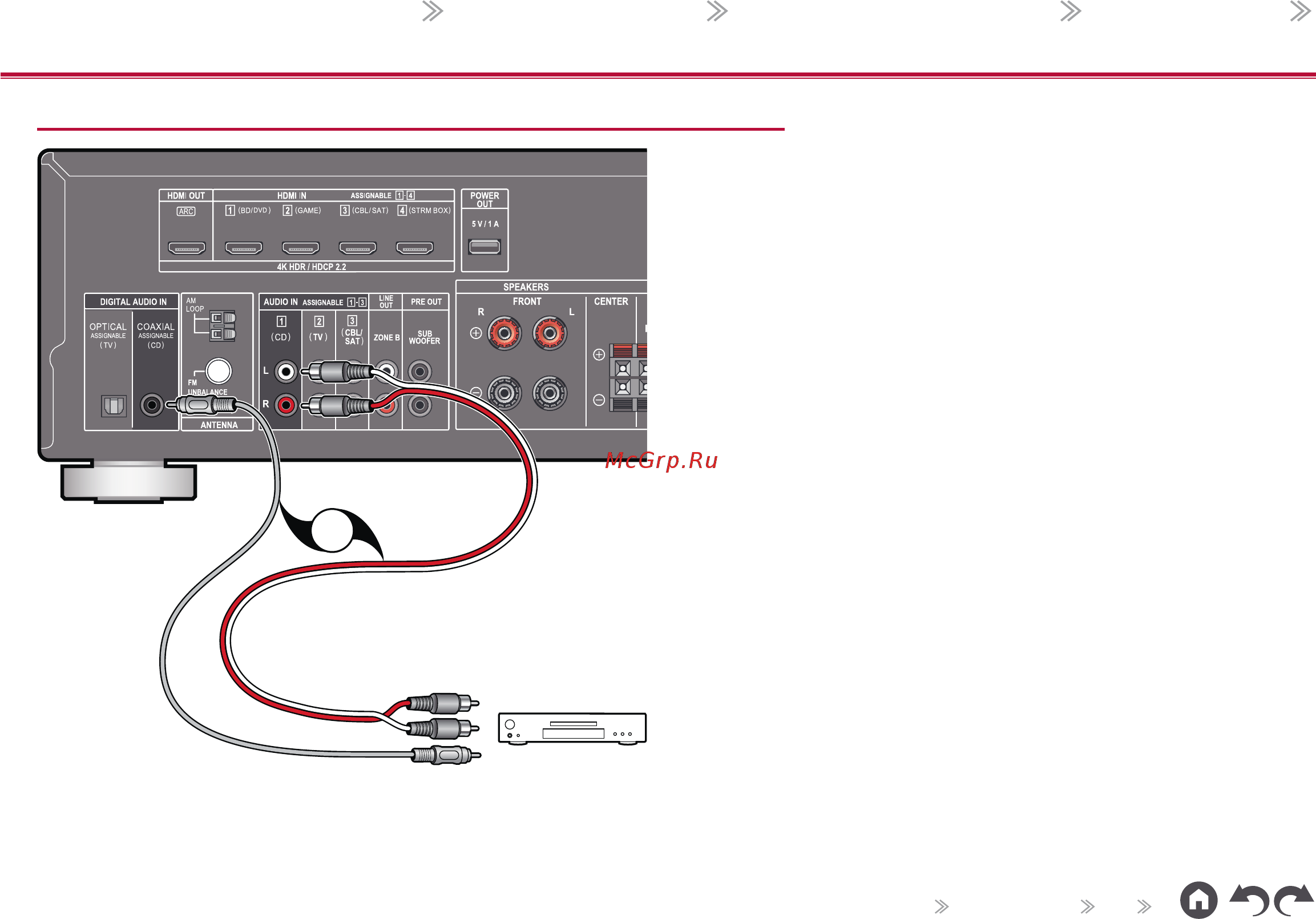

Здесь показан пример подключения аудиокомпонента. Подключите CD-про-
игрыватель с помощью цифрового коаксиального кабеля или аналогового
аудиокабеля.
a Аналоговый аудиокабель, b цифровой коаксиальный кабель
Подключение аудиокомпонента
