MS 260, MS 260 C
pyccкий
22

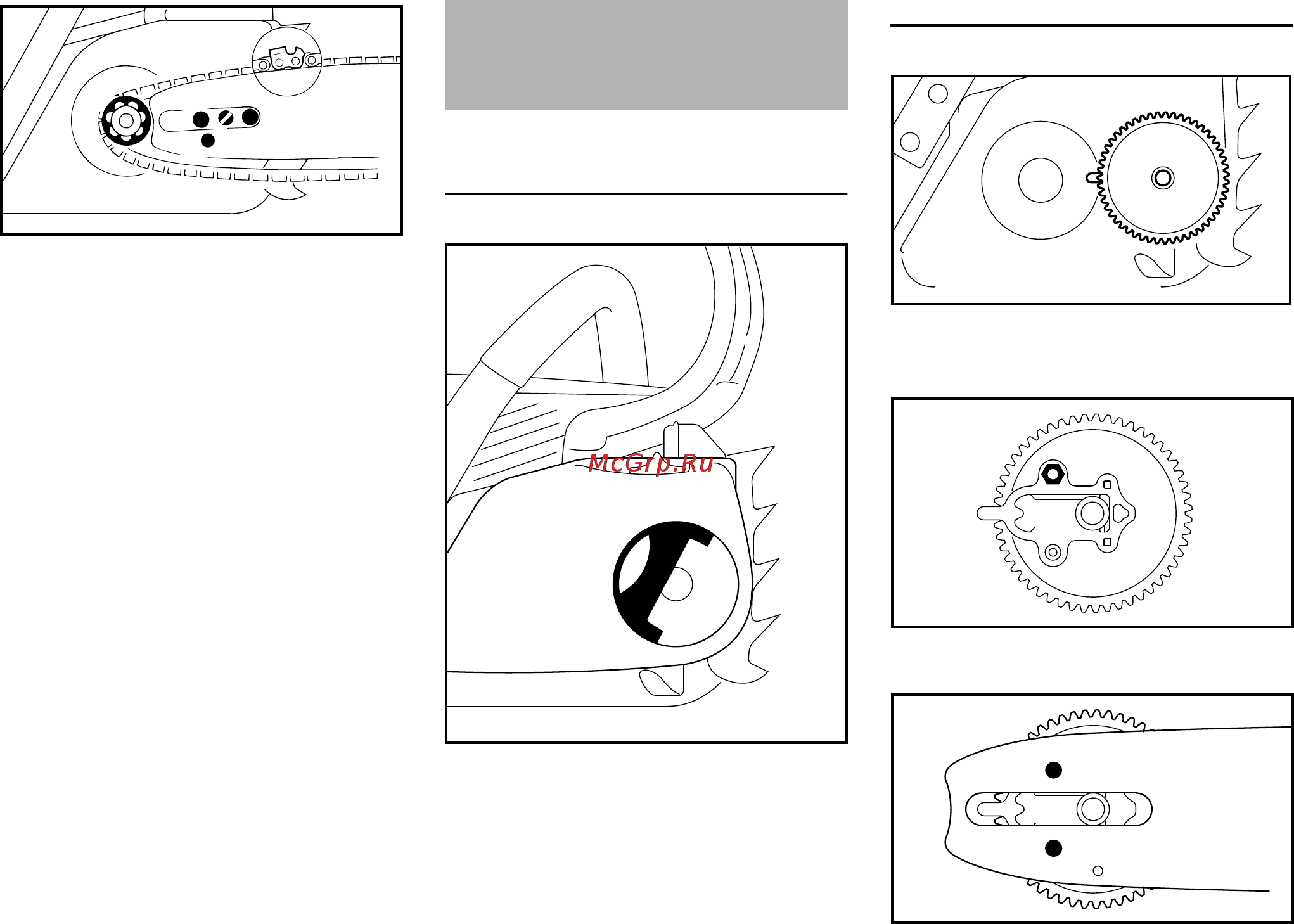

N Направляющую шину наложить
на болты (1) – режущие края
пильной цепи должны указывать
вправо
N Фиксирующее отверстие (2)
положить на цапфу прижимной
задвижки – одновременно
пильную цепь положить на
звездочку цепи (3)
N Болт (4) поверните вправо, пока
пильная цепь не будет провисать
внизу лишь немного – и выступы
ведущих звеньев не будут
вложены в пазе шины
N Снова установите крышку
звездочки цепи – и слегка
затяните вручную гайки
N Далее см. "Натяжение пильной
цепи"
Демонтируйте крышку цепной
звездочки
N Поднимите рукоятку (1) (пока она
не зафиксируется
N Барашковую гайку (2) поверните
влево, пока она не будет
свободно зависать в
N крышке цепной звездочки (3).
N Снимите крышку звездочки цепи
Демонтируйте натяжной шкив
N Натяжной шкив (1) снимите и
переверните
N Гайку (2) отвинтите
N Натяжной шкив (1) и
направляющую шину (3)
позиционируйте относительно
друг друга так, чтобы
установочный винт (4) входил в
верхнее отверстие
направляющей шины, а короткая
3
1
1
2
4
001BA187 KN
Монтаж направляющей
шины и цепи пилы
(быстрое натяжение цепи)
2
1
133BA026 KN
3
1
172BA007 KN
2
172BA008 KN
1
5
4
3
172BA009 KN
