MS 261 C-MQ
pyccкий
22

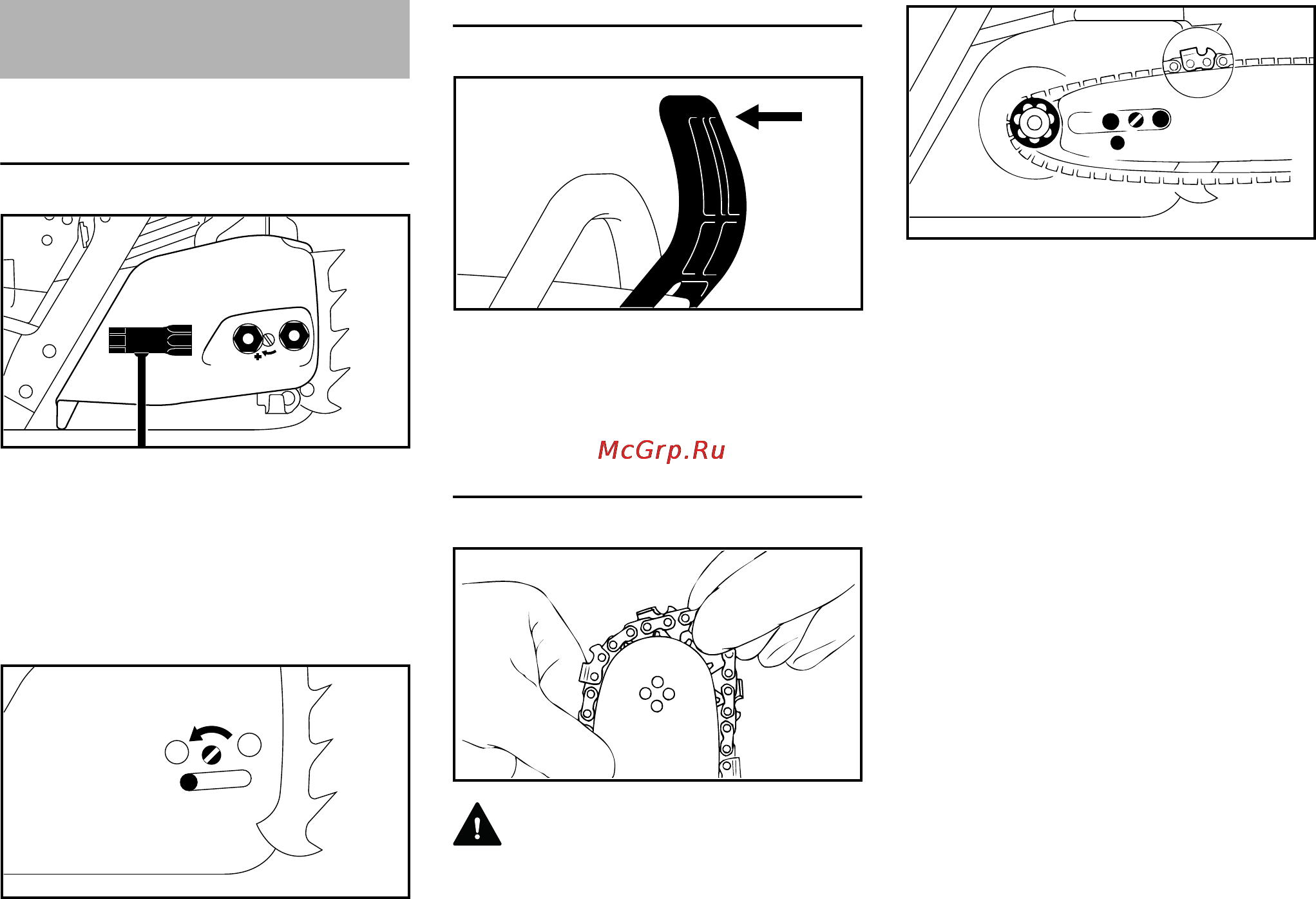

Демонтировать крышку цепной
звёздочки
N Нетеряемую гайку повернуть
влево, пока она не будет
свободно висеть в крышке цепной
звёздочки
N Снять крышку цепной звёздочки с
нетеряемой гайкой
N Болт (1) повернуть влево, пока
прижимная задвижка (2) не будет
прилегать в выемке корпуса
Отпустить тормоз пильной цепи
N Защиту руки потянуть в
направлении трубчатой рукоятки
до слышимого защелкивания –
тормоз пильной цепи отпущен
Установить пильную цепь
ПРЕДУПРЕЖДЕНИЕ
Надеть защитные перчатки –
опасность получения травмы
острыми режущими зубцами
N Установить пильную цепь,
начиная с верхушки шины
N Направляющую шину наложить
на болты (1) – режущие края
пильной цепи должны указывать
вправо
N Фиксирующее отверстие (2)
положить на цапфу прижимной
задвижки – одновременно
пильную цепь положить на
цепную звездочку (3)
N Нажать стопор рычага газа,
чтобы отпустить тормоз пильной
цепи
N Болт (4) повернуть вправо, пока
пильная цепь не будет провисать
внизу лишь немного и выступы
ведущих звеньев не будут
вложены в пазе шины
N Снова установить крышку цепной
звёздочки – и гайки затянуть
вручную лишь слегка (гайки
плотно затянуть только после
натяжения пильной цепи)
N Далее см. "Натяжение пильной
цепи"
Монтаж направляющей
шины и пильной цепи
5902BA020 KN
1
2
001BA185 KN
001BA186 KN
143BA003 KN
3
1
1
2
4
001BA187 KN
