Daikin ARXM35R5V1B9 [31/72] Монтаж наружного агрегата
![Daikin ARXM35R5V1B9 [31/72] Монтаж наружного агрегата](/views2/1762599/page31/bg1f.png)
6 | Монтаж агрегата
Справочное руководство для монтажника
31
RXJ-M(9)_RXA-A(9)_RXM-R(9)_ARXM-R(9)
Кондиционеры типа «сплит-система» с хладагентом R32
4P519439-12M – 2021.02
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
1×
2
2
1

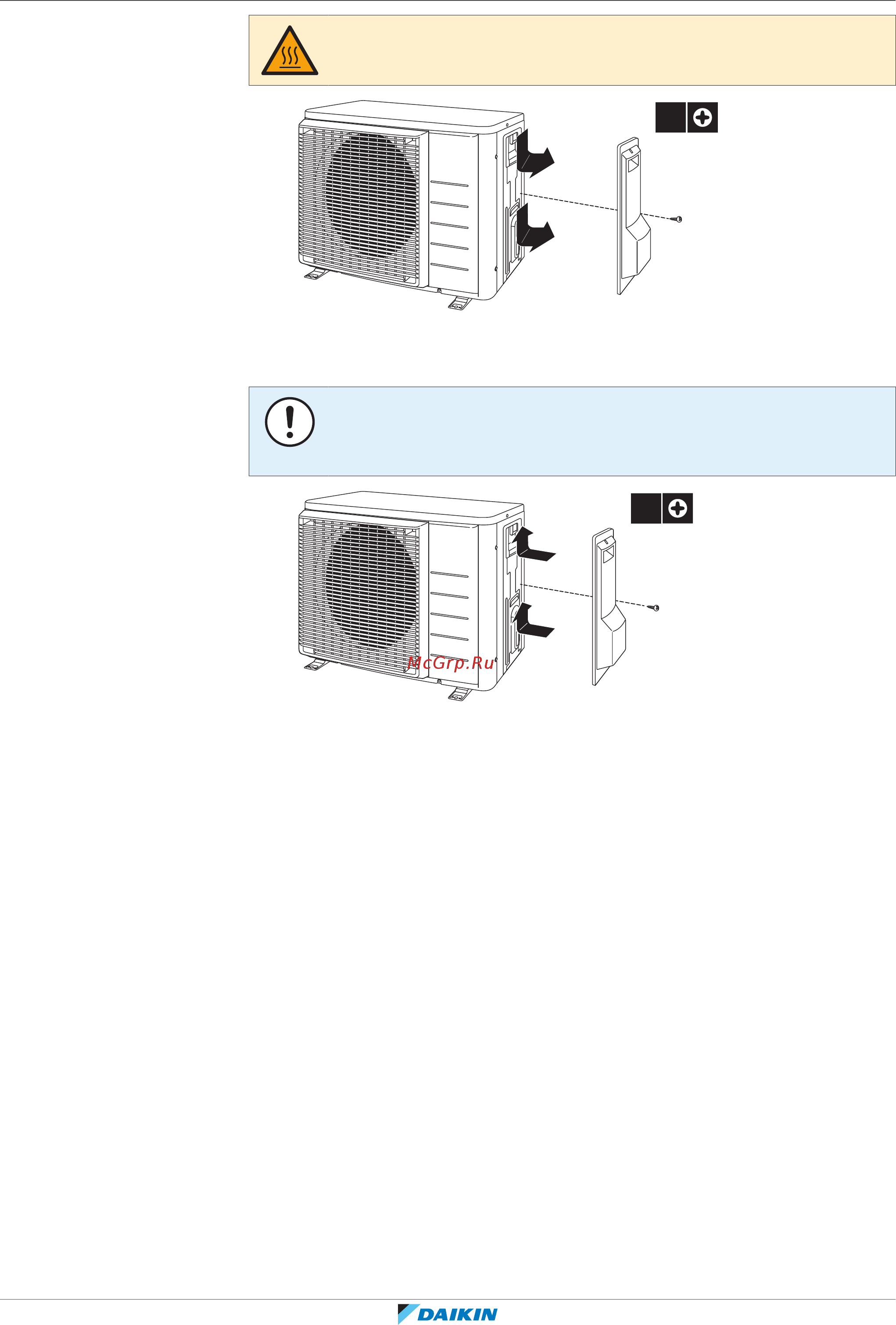

6.2.3 Закрытие наружного блока
ОБРАТИТЕ ВНИМАНИЕ
При закрытии крышки наружного блока убедитесь, что момент затяжки НЕ
превышает 1,3Н•м.
1×
1
1
2
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего блоков, прежде чем
подсоединять трубопроводы хладагента.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
