MS 661 C-M
pyccкий
21

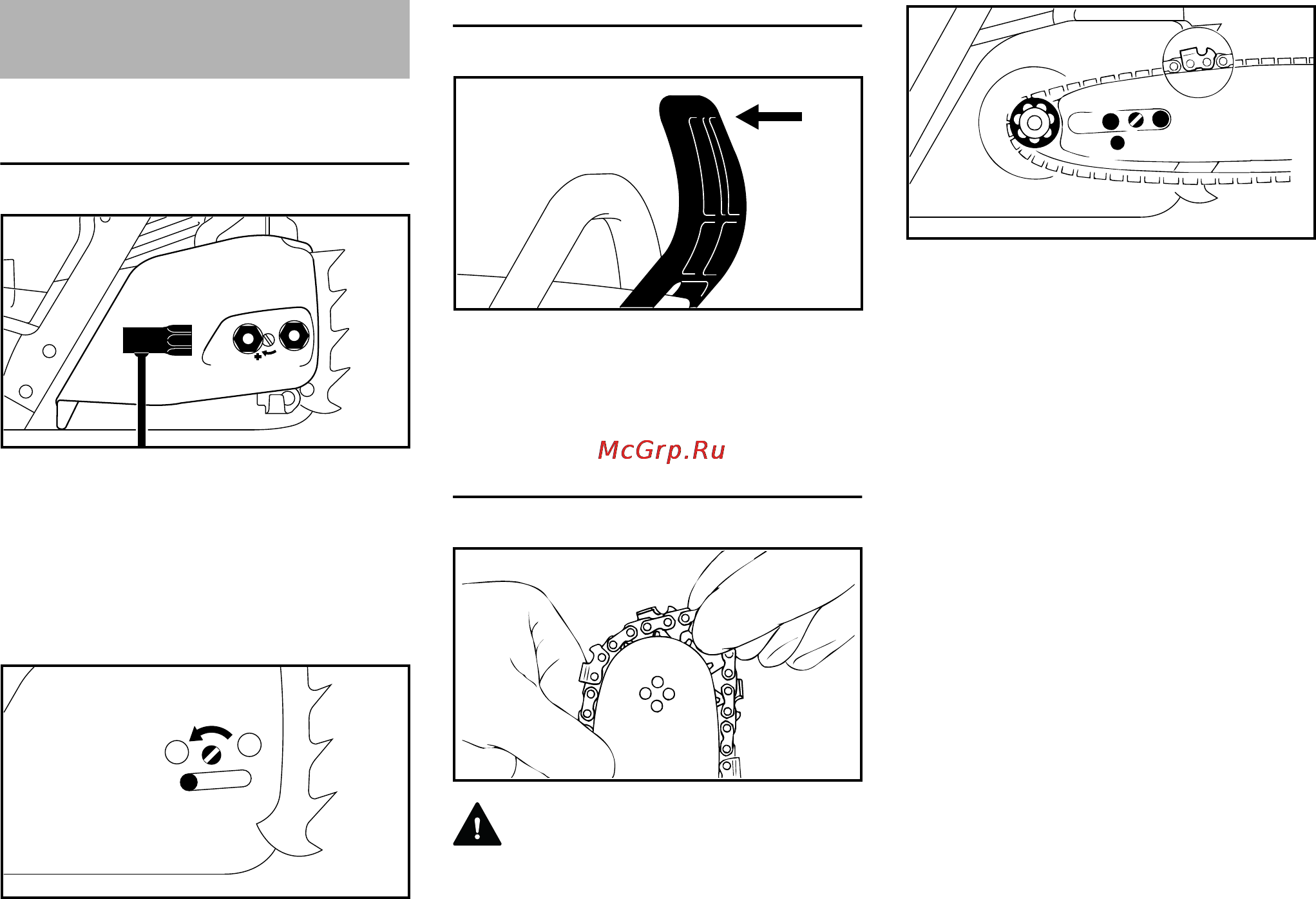

Демонтировать крышку цепной
звёздочки
N Нетеряемую гайку вращать
влево, пока она не будет
свободно висеть в крышке цепной
звёздочки
N Снять крышку цепной звёздочки с
нетеряемой гайкой
N Болт (1) поворачивать влево,
пока прижимная задвижка (2) не
будет прилегать к углублению в
корпусе
Отпустить тормоз цепи
N Защиту руки потянуть в
направлении трубчатой рукоятки
до слышимого щелчка – тормоз
пильной цепи отпущен
Установить пильную цепь
ПРЕДУПРЕЖДЕНИЕ
Надеть защитные перчатки –
опасность получения травмы
острыми режущими зубьями
N Установить пильную цепь,
начиная с верхушки шины
N Направляющую шину наложить
на болты (1) – режущие края
пильной цепи должны быть
направлены вправо
N Фиксирующее отверстие (2)
уложить над цапфой прижимной
задвижки – одновременно
пильную цепь уложить над
цепной звёздочкой (3)
N Болт (4) поворачивать вправо,
пока пильная цепь не будет
слегка провисать – а выступы
ведущих звеньев не войдут в паз
шины
N Снова установить крышку цепной
звёздочки – и вручную лишь
слегка затянуть гайки (гайки
плотно затянуть только после
натяжения пильной цепи)
N Далее см. "Натяжение пильной
цепи"
Монтаж направляющей
шины и пильной цепи
1166BA039 KN
1
2
001BA185 KN
001BA186 KN
143BA003 KN
3
1
1
2
4
001BA187 KN
