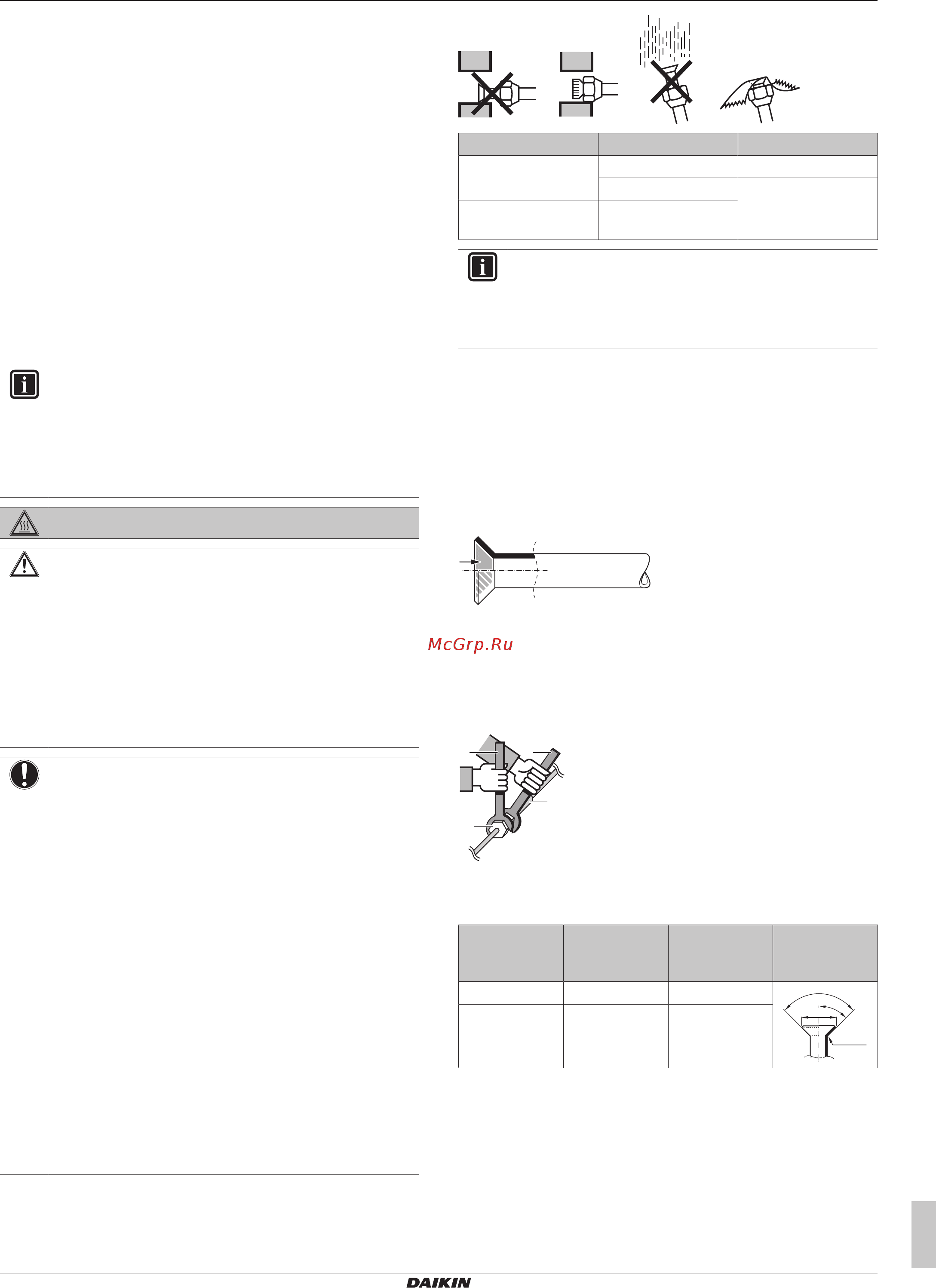

6 Монтаж
Справочное руководство по монтажу
15
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Установку масляной ловушки
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Пайка
▪ Применение запорных клапанов
6.4.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали
минеральное масло.
▪ НЕ используйте повторно трубы от прошлых
установок.
▪ На блоки с хладагентом R32 НЕЛЬЗЯ
устанавливать осушители, которые могут
существенно сократить срок службы блоков.
Осушающий материал может расплавить и
повредить систему.
ПРИМЕЧАНИЕ
Соблюдайте следующие меры предосторожности в
отношении трубопроводов хладагента:
▪ Не допускайте проникновения в контур циркуляции
хладагента никаких посторонних веществ (напр.,
воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом
R32.
▪ Обеспечьте наличие монтажных инструментов
(комплекта манометра коллектора и т.п.), которые
специально предназначены для работы с
хладагентом R32, могут выдержать давление и
предотвратить попадание инородных веществ
(напр., масла и влаги) в систему.
▪ Трубы монтируются таким образом, чтобы раструб
НЕ подвергался механическому напряжению.
▪ Обеспечьте защиту трубопроводов от
проникновения грязи, жидкости и пыли, как указано
в приведенной ниже таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рис. ниже).
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
6.4.3 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу
двумя гаечными ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА
пользуйтесь одновременно обычным гаечным и
динамометрическим ключами. Это предотвратит повреждение
гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø9,5 33~39 12,8~13,2
R=
0.4~0.8
±2
45°
90°
±2
A
Ø15,9 63~75 19,3~19,7
6.4.4 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
