1 Общая техника безопасности
Справочное руководство для монтажника
5
AZQS100~140B8V1B + AZQS100~140B7Y1B
Кондиционеры типа «сплит-система»
4P385529-1C – 2019.04

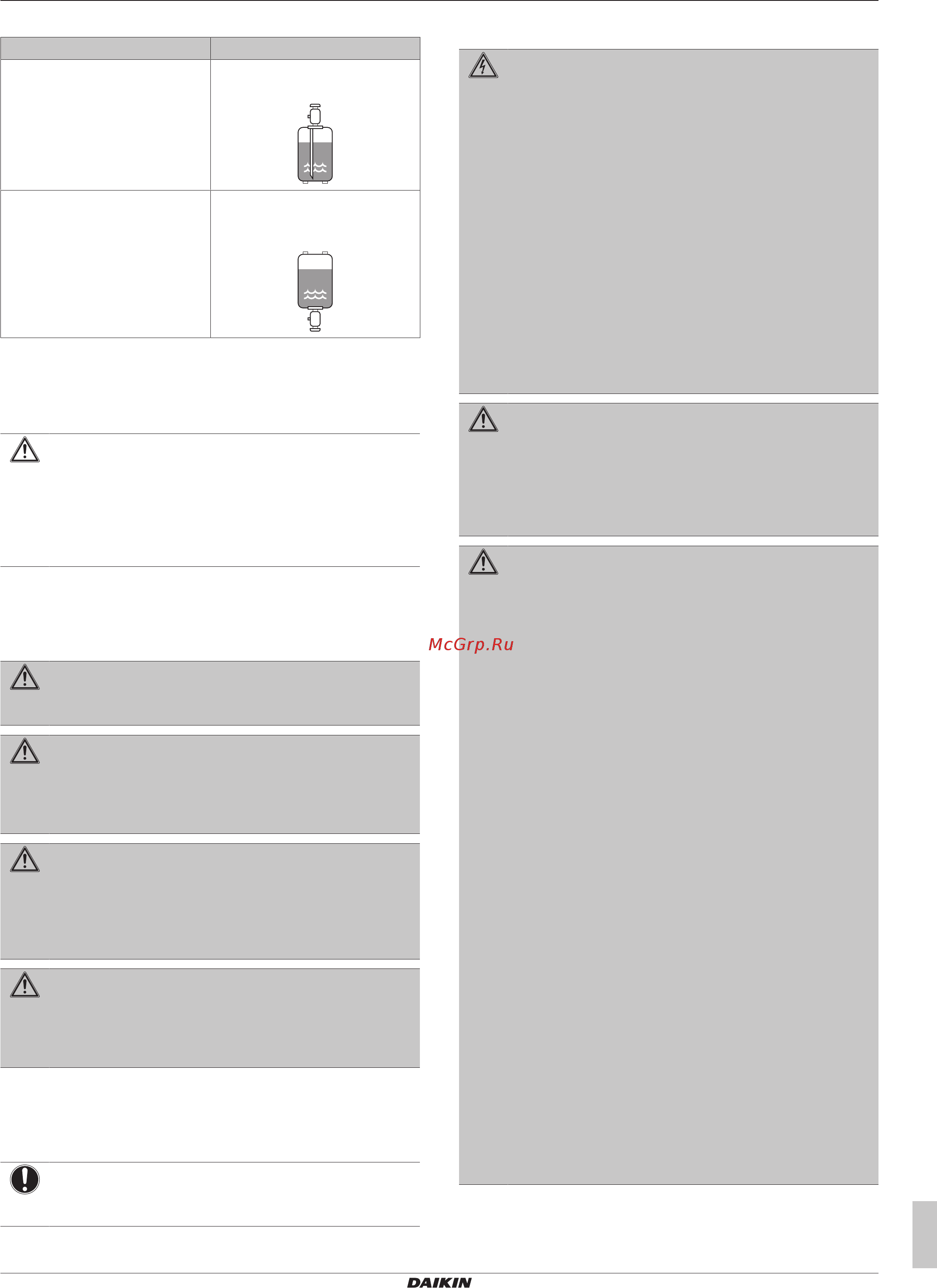

▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется
отметка “Установлен сифон
для заправки жидкости”)
Не переворачивайте баллон
при заправке.
НЕ предусмотрена трубка
сифона
Осуществляйте заправку при
перевернутом вверх дном
баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в
газовой фазе может привести к нарушению нормальной
работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
После завершения или временного прерывания
заправки немедленно перекройте клапан резервуара с
хладагентом. Если клапан сразу же НЕ перекрыть,
заправка может продолжаться под действием
остаточного давления. Возможное следствие:
Недопустимое количество хладагента.
1.2.4 Солевой раствор
Если применимо. Дополнительные сведения см. в инструкции
по монтажу или в руководстве по применению для монтажника.
ПРЕДУПРЕЖДЕНИЕ
Выбранный солевой раствор ДОЛЖЕН
соответствовать действующим нормативам.
ПРЕДУПРЕЖДЕНИЕ
В случае утечки солевого раствора примите
надлежащие меры предосторожности. В случае утечки
солевого раствора немедленно проветрите помещение
и обратитесь к местному дилеру.
ПРЕДУПРЕЖДЕНИЕ
Температура внутри блока может значительно
превышать температуру в помещении, например, она
может достигать 70°C. В случае утечки солевого
раствора горячие компоненты внутри блока могут
создавать опасную ситуацию.
ПРЕДУПРЕЖДЕНИЕ
При использовании и установке оборудования
НЕОБХОДИМО соблюдать правила техники
безопасности и защиты окружающей среды,
определенные в соответствующем законодательстве.
1.2.5 Вода
Если применимо. Дополнительные сведения см. в руководстве
по монтажу или в справочном руководстве для монтажника.
ПРИМЕЧАНИЕ
Убедитесь, что качество воды соответствует Директиве
ЕС 98/83EC.
1.2.6 Электрическая система
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Перед снятием крышки
распределительной коробки, перед выполнением
электромонтажных работ или перед касанием
электрических компонентов необходимо
ОТКЛЮЧИТЬ электропитание.
▪ Перед обслуживанием отключите электропитание
более чем на 1 минуту и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи
или электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
▪ НЕ дотрагивайтесь до электрических деталей
влажными руками.
▪ НЕ оставляйте агрегат без присмотра со снятой
сервисной панелью.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная
проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно
оснащается главным выключателем или другими
средствами разъединения по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту
установки системы соответствует действующим
законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО
должна осуществляться в соответствии с
прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в
пучок кабели, следите за тем, чтобы они не
соприкасались с трубами и острыми краями.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ
ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и
телефонные линии. Ненадежное заземление может
привести к поражению электрическим током.
▪ Для питания системы необходима отдельная цепь
электропитания. НЕ ДОПУСКАЕТСЯ подключение к
электрической цепи, которая уже подает питание на
другое оборудование.
▪ Проследите за установкой предохранителей или
размыкателей цепи.
▪ Необходимо установить предохранитель утечки на
землю. Невыполнение этого требования может
привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
