MS 150 TC
pyccкий
14

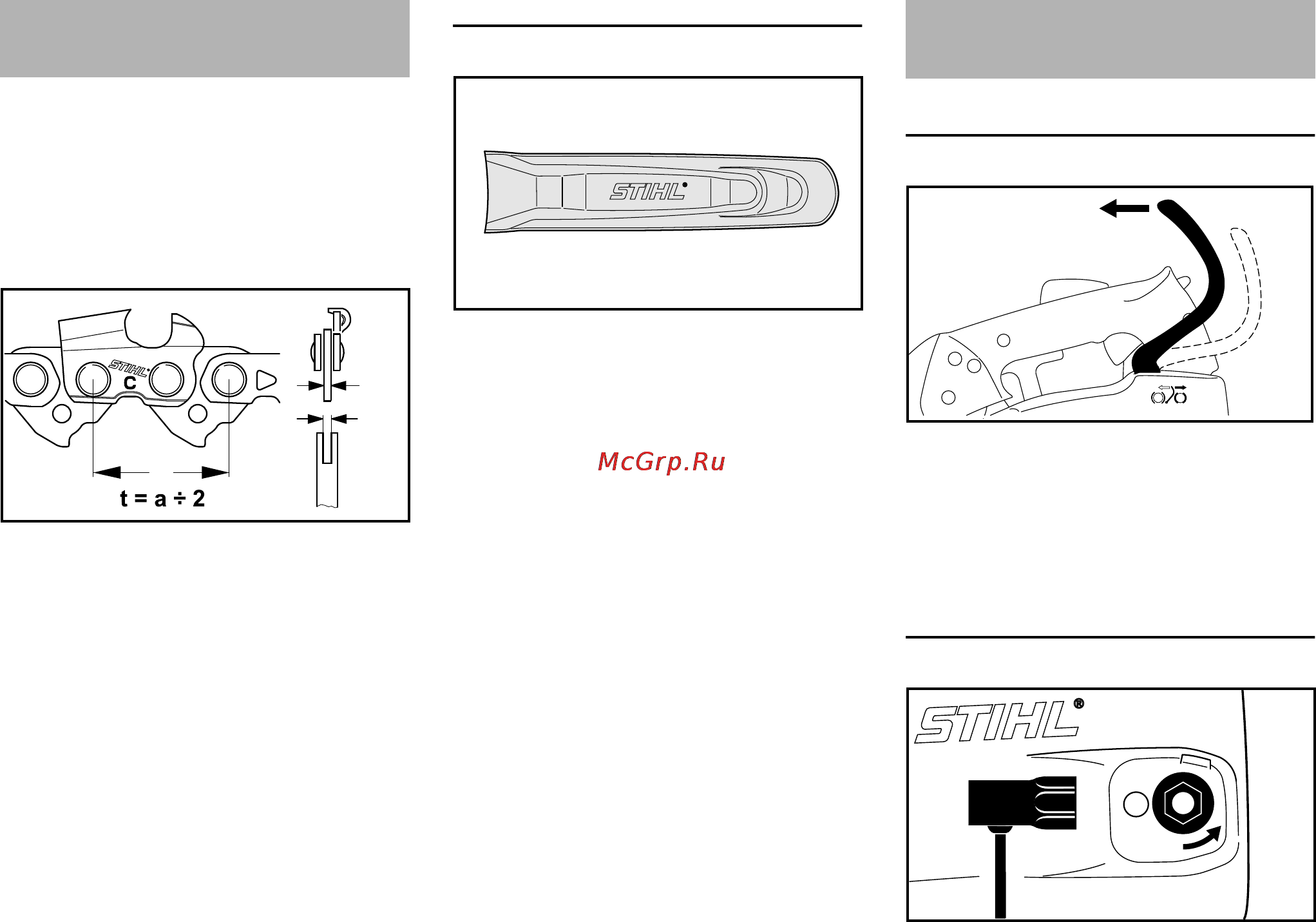

Пильная цепь, направляющая шина и
цепная звездочка образуют режущую
гарнитуру.
Входящая в объем поставки режущая
гарнитура оптимально адаптирована
к бензопиле.
– Шаг (t) пильной цепи (1), цепной
звездочки и ведущей звездочки
направляющей шины Rollomatic
должен совпадать
– Толщина приводного звена (2)
пильной цепи (1) должна быть
согласована с шириной паза
направляющей шины (3)
При сопряжении двух не подходящих
друг к другу компонентов может
произойти неисправимое
повреждение режущей гарнитуры уже
через короткое время эксплуатации.
Защита цепи
В объём поставки входит
соответствующая режущей гарнитуре
защита цепи.
Если на бензопиле используются
направляющие шины различной
длины, то всегда использовать
соответствующий зубчатый упор,
который закрывает всю
направляющую шину.
На защите цепи сбоку нанесены
данные относительно длины
соответствующих направляющих
шин.
Отпустить тормоз пильной цепи
N Защиту руки потянуть в
направлении трубчатой рукоятки
до слышимого защелкивания –
тормоз цепи отпущен
Демонтировать крышку цепной
звёздочки
N Открутить гайку (1) и снять
крышку цепной звёздочки (2)
Режущая гарнитура
001BA248 KN
1
2
3
a
001BA244 KN
Монтаж направляющей
шины и пильной цепи
3006BA001 KN
1
2011BA002 KN
2
