MS 150 TC
pyccкий
35

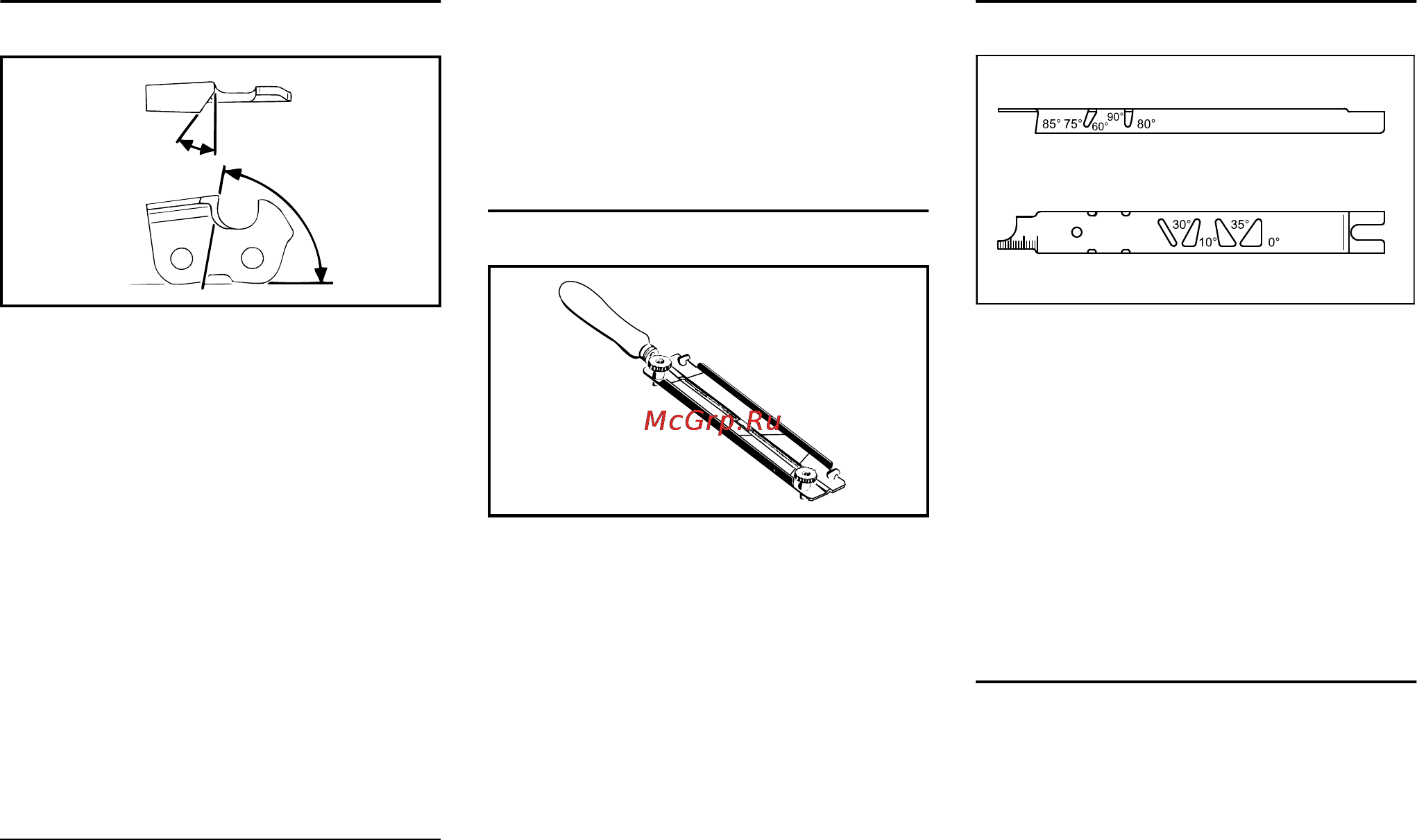

Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольной распиловки с углом
заточки 10°. Пильные цепи для
продольной распиловки в
обозначении имеют X.
B Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Углы у всех зубцов пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубый,
неравномерный ход цепи, сильный
износ – вплоть до разрыва пильной
цепи.
Державка напильника
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальный
инструмент, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для угла заточки.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
При контроле углов
Пользоваться опиловочным
шаблоном STlHL (специальные
принадлежности, см. таблицу
"Инструменты для заточки") –
универсальный инструмент для
контроля угла заточки и переднего
угла, высоты ограничителя глубины,
длины зуба, глубины паза и для
очистки пазов и впускных масляных
отверстий.
Правильная заточка
N Выбрать инструмент для заточки
в соответствии с шагом пильной
цепи
N При необходимости,
зафиксировать направляющую
шину
N Блокируйте цепь пилы –
рукооградитель сместите вперед
N Для дальнейшего вытягивания
цепи пилы рукооградитель
потяните к трубчатой ручке:
тормоз цепи отпущен. У
Формы зубцов Угол (°)
AB
Micro =
полудолотообразный зуб,
например, 63 PM3,
26 RM3, 36 RM
30 75
Super = полностью
долотообразный зуб,
например, 63 PS3, 26 RS,
36 RS3
30 60
Пильная цепь для
продольной распиловки,
например, 63 PMX,
36 RMX
10 75
A
B
689BA021 KN
689BA025 KN
001BA203 KN
