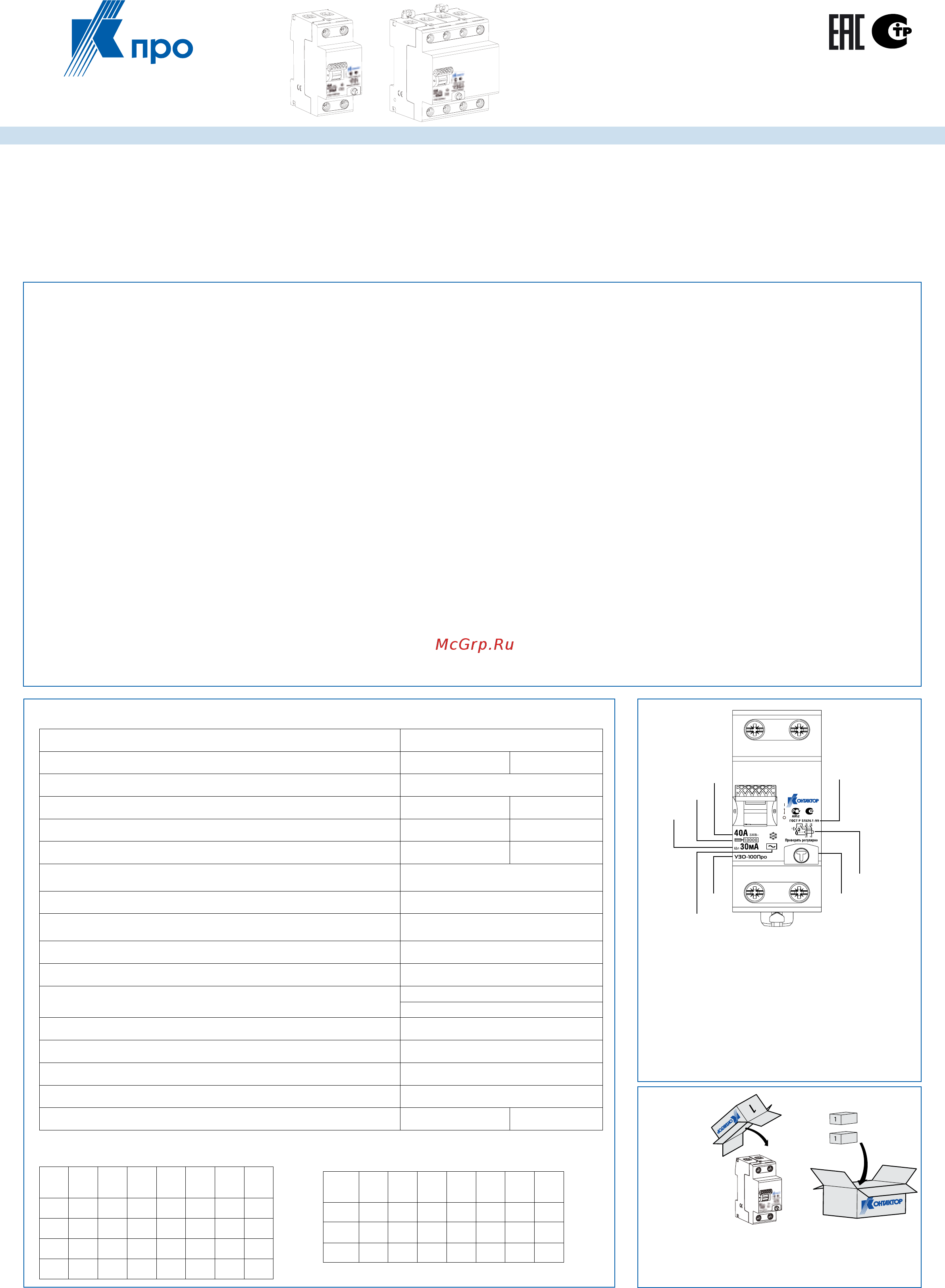

Основные сведения об изделии и технические данные

1. Назначение

Выключатели УЗО-100Про предназначены для защиты людей от по-

ражения электрическим током при случайном непреднамеренном

прикосновении к токоведущим частям электрооборудования (I∆n

= 10/30 мА), предотвращения возгораний и пожаров, возникающих

вследствие появления токов утечки и развивающихся из-за этого

коротких замыканий на корпус или землю (I∆n = 100/300 мА). При-

меняются в электрических цепях переменного тока с номинальным

напряжением 230/400 В и частотой 50/60 Гц.

2. Конструкция и принцип действия

УЗО-100Про – это электромеханическое устройство, не имеющее

собственного потребления электроэнергии. Устройство защитного

отключения (УЗО) ОАО «Контактор» сделано на основе электро-

магнитных технологий. Оно состоит из чувствительного реле, торои-

дального сердечника, подвижных контактов из посеребренной меди

и анодированной стали. УЗО оснащено рукояткой для ручного управ-

ления, которая имеет две позиции: I - ВКЛ и O - ОТКЛ, позволяющей

размыкать и замыкать электрическую цепь, и кнопки диагностики,

предоставляющей возможность производить выключение УЗО, соз-

давая ток между полюсами устройства. Использованные в устрой-

стве пластмассовые части сделаны из самозатухающих материалов,

обладают теплостойкостью и стойкостью к воспламенению.

Устройство защитного отключения предназначено для защиты лю-

дей от непрямого прикосновения, металлические части доступны

с заземлением соответствующей степени защиты (металлические

части, доступные к установке, имеют заземление соответствующей

степени защиты). Они могут быть использованы для обеспечения за-

щиты от возникновения пожара в результате короткого замыкания на

землю в том случае, если устройство для защиты от перегрузки сети

не сработало. УЗО с чувствительностью (током утечки) от 10 мА до 30

8. Технические характеристики

УЗО-100Про

Количество полюсов 2 4

Номинальный ток In, A 16, 25, 32, 40, 50, 63, 80

Номинальный отключающий дифференциальный ток I∆n, A 0,01; 0,03; 0.1; 0,3 0,03; 0,1; 0,3

Номинальное напряжение при частоте 50 Гц Un, В 230 400

Номинальное напряжение изоляции Ui, В 300 500

Номинальное включающая и отключающая способность

по дифференциальному току Im, A

In=16 A, 25 A, 32 A, 40 A – 500 A

In=63 A, 80 A, 100 A – 10 In

Номинальный условный ток короткого замыкания I∆c, A 10 000

Номинальное импульсное выдерживаемое

напряжение Uimp, кВ

Износостойкость (механическая), кол-во циклов, не менее 20 000

Износостойкость (электрическая), кол-во циклов, не менее 10 000

Максимальное сечение присоединяемых

проводников, мм

35 (гибкий медный проводник)

50 (жесткий медный проводник)

Время срабатывания, мс < 300

Степень защиты, IP 20

Тип защитной характеристики AC

Температура окружающей среды от - 25°C до + 40°C

Масса устройства, кг 0,23 0,38

Технический паспорт

УЗО-100Про

9. Маркировка

10. Комплектность

мА может также быть использовано как устройство дополнительной за-

щиты в случае отказа других устройств защиты от электрического тока.

Принцип работы устройства защитного отключения: в отсутствие тока

утечки ток, проходящий через тороидальный сердечник, сбалансирован

и устройство не разъе-диняется. Но если появляется ток утечки, он

создает на второй катушке сердечника ток. Если ток утечки превышает

уставку УЗО, чувствительное реле отключает питание второй катушки

тороидального сердечника (тора) и вызывает размыкание цепи (отклю-

чение аппарата).

3. Условия эксплуатации и хранения

Температура окружающего воздуха должна быть в преде-

лах от минус 25°С до +40°С, а её среднее значение за

24 часа не должно превышать 35°С. Высота монтажной площадки над

уровнем моря не должна превышать 2000м. Относительная влажность

воздуха не должна превышать 50% при максимальной температуре 40°С.

При более низких температурах допускается более высокая относитель-

ная влажность, например 90% при 20°С.

Выключатели УЗО-100Про должны храниться в чистом и сухом месте

при температуре от минус 35 °C до +85 °C, по возможности в заводской

упаковке. Степень защиты– IP20.

4. Меры предосторожности

Установку данного изделия может выполнять только квалифицирован-

ный электрик. Неправильный монтаж и нарушение правил эксплуатации

могут привести к возникновению пожара или поражению электриче-

ским током.

Перед монтажом нужно внимательно ознакомиться с данной инструк-

цией. Необходимо также соблюдать требования к месту установки из-

делия.

Запрещается вскрывать корпус изделия.

Эксплуатация УЗО-100Про должна производиться в соответствии с пра-

вилами технической эксплуатации установок потребителей и правилами

техники безопасности при эксплуатации электроустановок потреби-

телей. Несанкционированное вскрытие или выполнение ремонтных

работ посторонними лицами лишает законной силы любые требо-

вания об ответственности, замене или гарантийном обслуживании.

УЗО-100Про не подлежит ремонту и техническому обслуживанию.

5. Ресурс, сроки службы и хранения

Предприятие-изготовитель гарантирует соответствие параметров

УЗО-100Про требованиям

технического регламента таможенно-

го союза «О безопасности низковольтного оборудования» и

ГОСТ Р 51326.1-99 при соблюдении потребителем условий эксплуа-

тации, транспортирования, хранения и монтажа.

Срок службы УЗО-100Про определяется количеством циклов ВО и

предельной коммутационной способности, предусмотренным раз-

делом 8.

УЗО-100Про, которые до истечения гарантийного срока отработали

общее количество циклов ВО и предельной коммутационной способ-

ности, предусмотренных техническими условиями, замене не под-

лежат.

Гарантийный срок эксплуатации – 5 лет с момента ввода УЗО-100Про

в эксплуатацию, но не более 5,5 лет со дня продажи.

6. Консервация

Выключатель УЗО-100Про специальной консервации не подлежит.

7. Сведения об утилизации

После окончания срока службы выключатель УЗО-100Про подлежит

разборке и передаче организациям, которые перерабатывают черные

и цветные металлы. Веществ и материалов, опасных для здоровья

людей и окружающей среды, в конструкции выключателя не содер-

жится.

За информацией о содержании драгоценных металлов обра-

щайтесь в службу технической поддержки.

Общая рассеиваемая мощность, Вт

при номинальном токе In - УЗО-100Про, 2Р

I∆n,

мА

16 А 25 А 32 А 40 А 50 А 63 А 80 А

10 1,6 3

30 1,6 3 5,1 8 5 8 12,8

100 1,6 1.3 2 3.2 5 8 12,8

300 1,6 1.3 2 3.2 5 8 12,8

Общая рассеиваемая мощность, Вт при номинальном токе In -

УЗО-100Про, 4Р

I∆n,

мА

16 A 25 A 32 A 40 A 50 A 63 A 80 A

30 2,6 6,4 10,9 17,2 11 17,2 26

100 2,6 2,8 4,3 6,5 11 17,2 26

300 2,6 2,8 4,3 6,5 11 17,2 26

1. Номинальный ток.

2. Номинальный условный ток короткого замыкания.

3. Номинальный отключающий дифференциальный ток.

4. Тип защитной характеристики.

5. Наименование устройства.

6. Кнопка ТЕСТ для проверки работоспособности УЗО.

7. Схема электрическая принципиальная устройства.

8. Сведения о сертификации.

2P = 5 .

4 = 1 .

1. Два уровня картонной упаковки.

2. УЗО: 2Р - 5 шт., 4Р - 1 шт. (упаковка 1-го уровня).

3. Технический паспорт - 1шт. (упаковка 1-го уровня).
