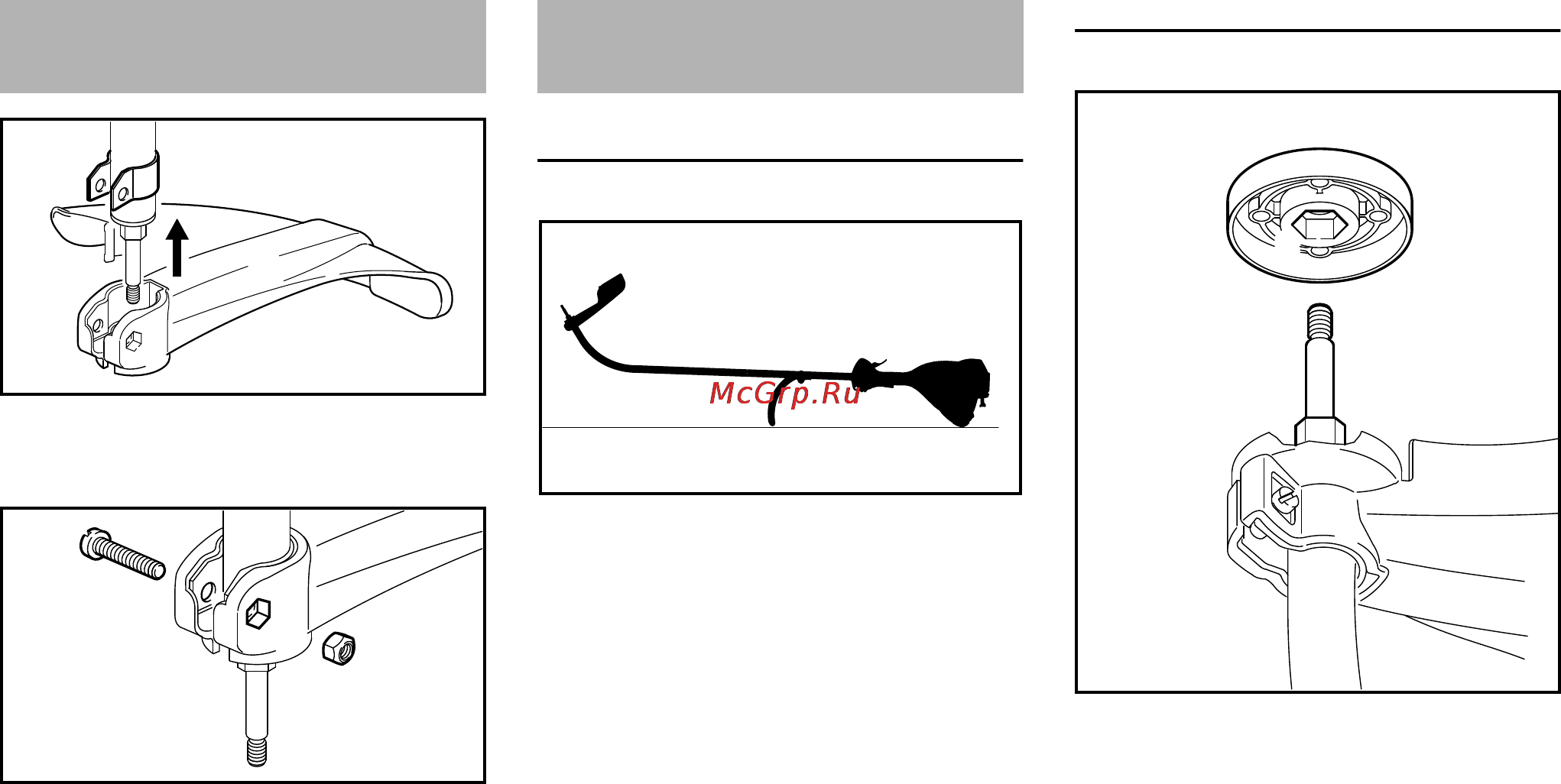

N Защиту (1) насадить на
держатель (2) до упора
N Гайку (3) одеть на внутренний
шестигранник на защите –
отверстия должны совпадать
N Ввинтить болт (4) и затянуть
Отложить мотоустройство
N остановить двигатель
N Мотоустройство положить таким
образом, чтобы круговая
рукоятка и крышка двигателя
показывали вниз, а вал вверх
Зажимной диск
Зажимной диск (1) входит в объём
поставки PolyCut 6-3 и FixCut 5-2. Он
нужен только при использовании
данных косильных головок.
Косильная головка STIHL AutoCut 5-
2, косильная
головка STIHL AutoCut C 5-2
N Зажимной диск (1), если есть в
наличии, снять с вала (2)
Косильная головка STIHL PolyCut 6-
3, косильная
головка STIHL FixCut C 5-2
N Зажимной диск (1) насадить на
вал (2), при этом внутренний
шестигранник (3) насадить на
шестигранник (4)
Монтаж защитных
приспособлений
1
2
232BA066 KN
4
232BA067 KN
3
Монтаж режущего
инструмента
546BA016 KN
232BA033 KN
1
2
3
4
