FS 45, FS 45 C
pyccкий
12
В зависимости от модификации
круговые рукоятки могут быть
разными.

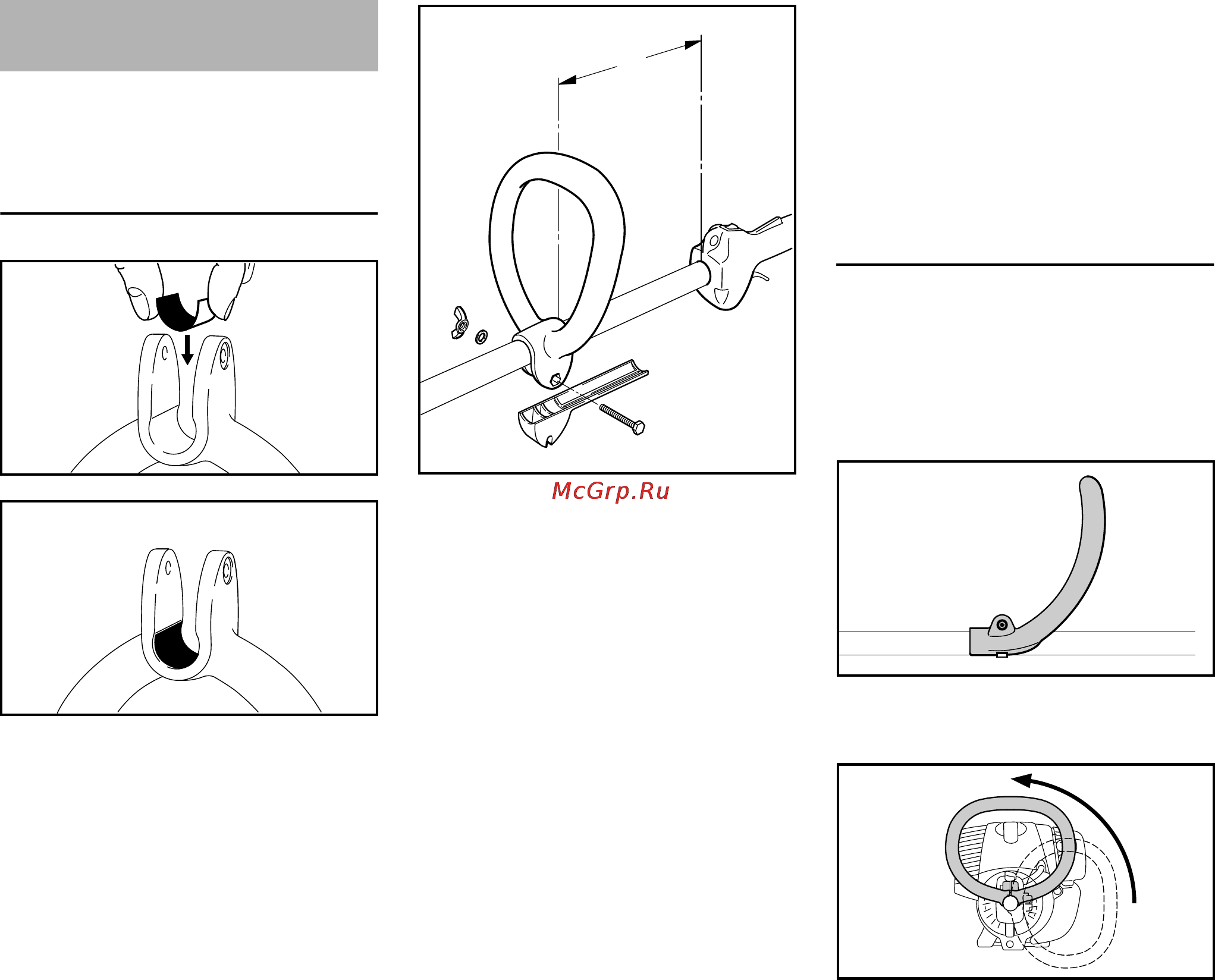

Конструктивное исполнение A
N В круговую рукоятку вложить
фрикционный вкладыш
N Закрепить круговую рукоятку (1)
на расстоянии (A) около 20 см
(8 дюймов) перед рукояткой
управления (2) на штоке
N Дистанционную прокладку (3) –
если есть в наличии – вставить в
круговую рукоятку до прилегания
N Болт (4) вставить в круговую
рукоятку и провести через
дистанционную прокладку, пока
шестигранник не войдёт во
внутренний шестигранник
круговой рукоятки
N Приложить шайбу (5)
N Закрутить и затянуть барашковую
гайку (6)
Круговую рукоятку установить в
наиболее удобное положение.
N Ослабить барапшковую гайку (6)
N Круговую рукоятку (1) на штоке,
по желанию, сместить либо
повернуть
N Затянуть барашковую гайку (6)
Конструктивное исполнение B
При готовности к поставке нового
устройства круговая рукоятка уже
установлена на штоке, но её
необходимо повернуть и выровнять.
Выравнивание круговой рукоятки
N Ослабить болт (1)
комбинированным ключом
N Ручку повернуть вокруг штока
вверх
Монтаж круговой рукоятки
223BA017 KN
223BA018 KN
4
6
5
232BA027 KN
1
2
3
A
1
239BA008 KN
239BA009 KN
