FS 40, FS 40 C, FS 50, FS 50 C
pyccкий
12
В состоянии готовности поставки
нового устройства круговая рукоятка
уже монтирована на штоке, но её
необходимо повернуть и выровнять.

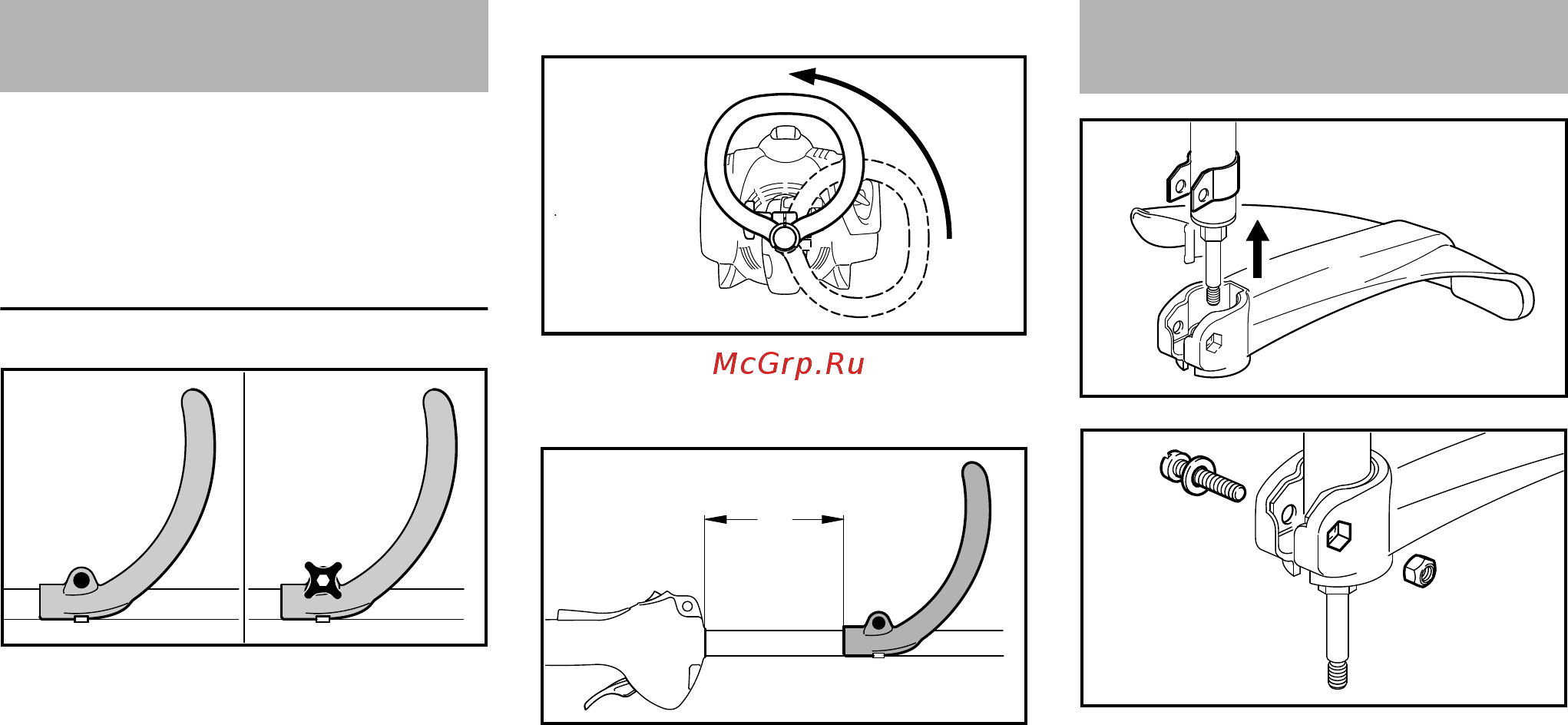

Выравнивание круговой рукоятки
Модификации с болтом (FS 40)
N Болт (1) на ручке ослабить с
помощью отвёртки либо
комбинированного ключа
Модификации с болтом с закруткой
(FS 50)
N Ослабить болт с закруткой (2) на
ручке
Все модификации
N Ручку повернуть вокруг штока
вверх
Путем изменения расстояния (А)
рукоятка может быть установлена в
положение, наиболее благоприятное
для пользователя и случая
применения.
Рекомендация: расстояние (A) =
ок. 15 см
N Рукоятку сместить в требуемую
позицию
N Болт и болт с закруткой затянуть
до отказа, чтобы рукоятка не
могла больше поворачиваться
вокруг штока
N Защиту (1) насадить на
держатель (2) до упора
N Гайку (3) одеть на внутренний
шестигранник на защите –
отверстия должны совпадать
N Ввинтить болт (4) с шайбой и
затянуть
Монтаж круговой рукоятки
2
1
546BA003 KN
545BA004 KN
546BA004 KN
A
Монтаж защитных
приспособлений
1
2
232BA066 KN
4
546BA005 KN
3
