FS 55, FS 55 C, FS 55 R, FS 55 RC
pyccкий
16
N хомутик (3) вложить в круговую
рукоятку (4) и вместе одеть на
шток (5)
N установить хомутик (6)
N Установить хомутик (2) –
соблюдать положение!
N Отверстия привести к кожуху
N Болты (7) вставить в отверстия –
и завинтить в хомутик до
прилегания
N Далее как в разделе "Крепление
круговой рукоятки"
Круговую рукоятку смонтировать без
хомутика
N хомутик (3) вложить в круговую
рукоятку (4) и вместе одеть на
шток (5)
N установить хомутик (6)
N Отверстия привести к кожуху
N Шайбу (8) насадить на болт (7) и
его снова вставить в отверстие,
сверху навинтить
четырехгранную гайку (1) – до
прилегания
N Далее как в разделе "Крепление
круговой рукоятки"

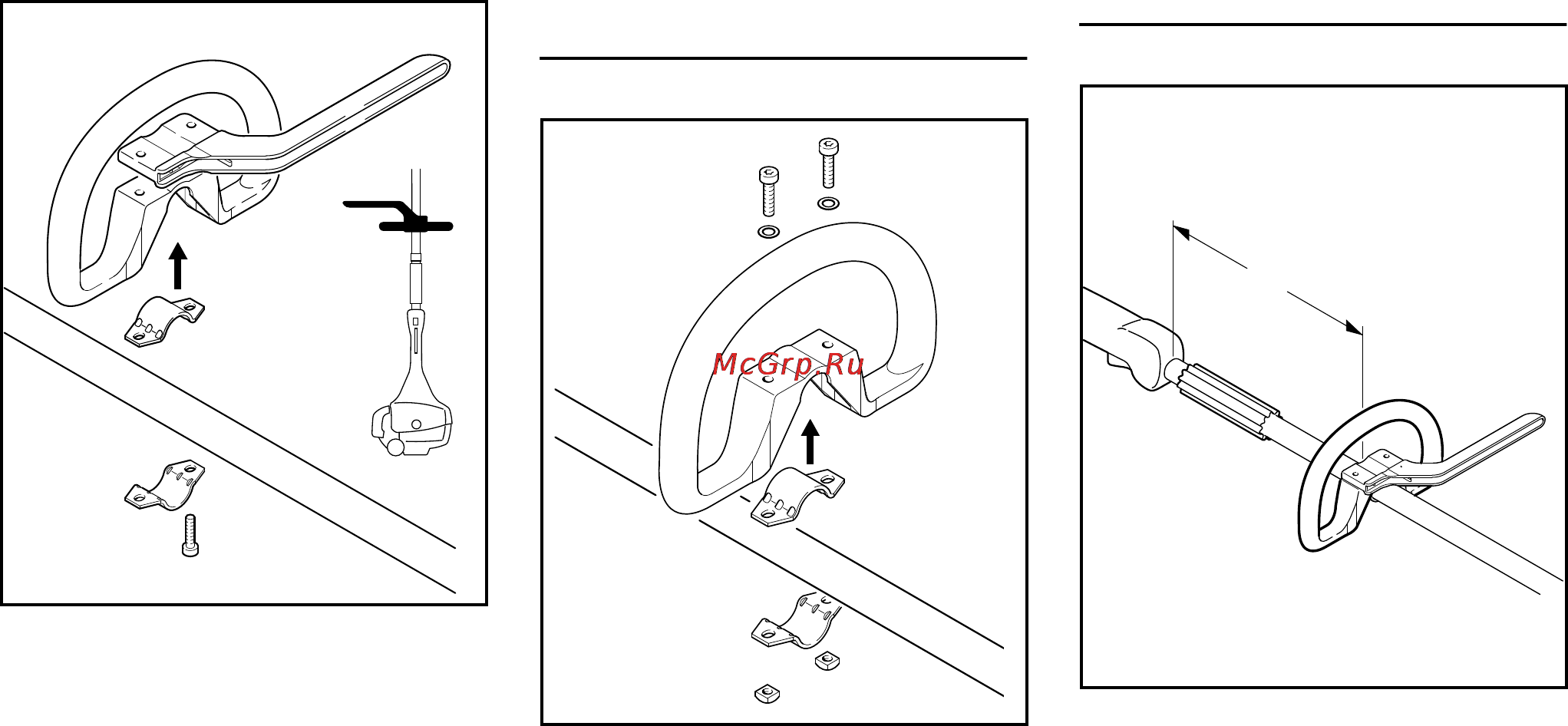

Крепление круговой рукоятки
Путем изменения расстояния (А)
круговая рукоятка может быть
установлена в положение, наиболее
удобное для пользователя и
варианта применения.
Рекомендация: расстояние (A) около
20 см (8 дюймов)
N Круговую рукоятку сместить в
требуемую позицию
N Выровнять круговую рукоятку (4)
N Затянуть болты настолько
плотно, чтобы круговая рукоятка
больше не проворачивалась
вокруг штока – если нет хомутика:
при необходимости законтрить
гайки
Втулка (9 имеется) в наличии в
зависимости от страны назначения и
должна находиться между круговой
рукояткой и рукояткой управления.
5
4
002BA099 KN
2
3
6
7
7
8
5
4
1
6
1
3
8
7
002BA614 KN
9
4
A
002BA615 KN
