Stihl FS 55 [17/48] Монтаж круговой рукоятки
![Stihl FS 55 [17/48] Монтаж круговой рукоятки](/views2/1076307/page17/bg11.png)
FS 55, FS 55 C, FS 55 R, FS 55 RC
pyccкий
15

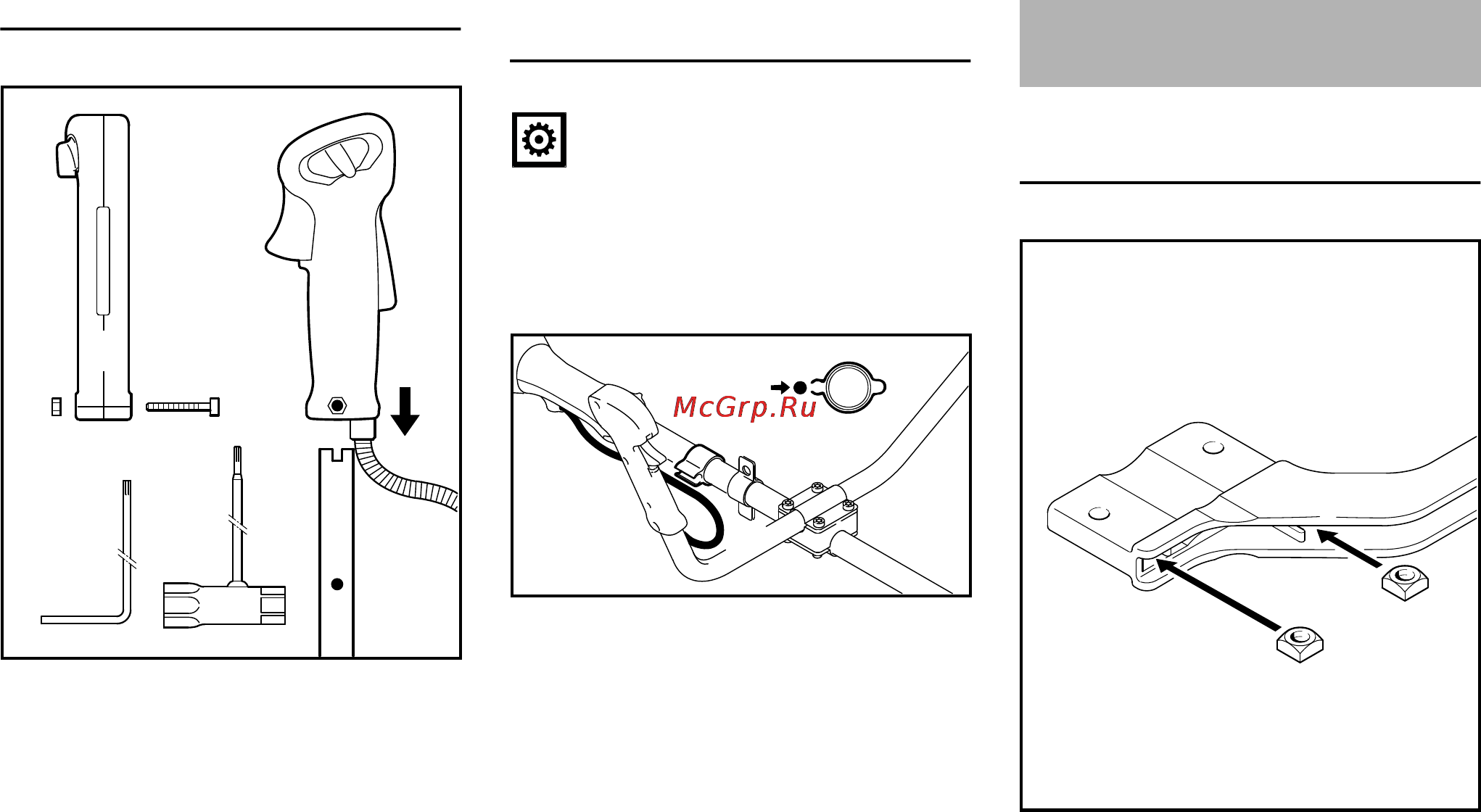

Монтаж рукоятки управления
N Болт (8) выкрутить с помощью
комбинированного ключа либо
угловой отвёртки – гайка (9)
остаётся в рукоятке
управления (10)
N Рукоятку управления вместе с
рычагом управления подачей
топлива (11), указывающим в
направлении трубчатой
рукоятки (4), одеть до совпадения
отверстий (12).
N Ввинтить болт (8) и затянуть
Крепление троса управления
дроссельной заслонкой
УКАЗАНИЕ
Трос управления дроссельной
заслонкой не перегибать и не
укладывать в узких радиусах – трос
должен оставаться легкоподвижным!
N Трос управления дроссельной
заслонкой (13) запрессовать в
держатель троса (14)
Монтировать круговую рукоятку с
хомутиком
N Четырёхгранные гайки (1) ввести
в хомутик (2) – совместить
отверстия
002BA357 KN
12
8
9
4
11
12
10
14
13
14
13
233BA027 KN
Монтаж круговой рукоятки
2
002BA098 KN
1
1
