FS 94, FS 94 R, FS 94 C, FS 94 RC
pyccкий
15

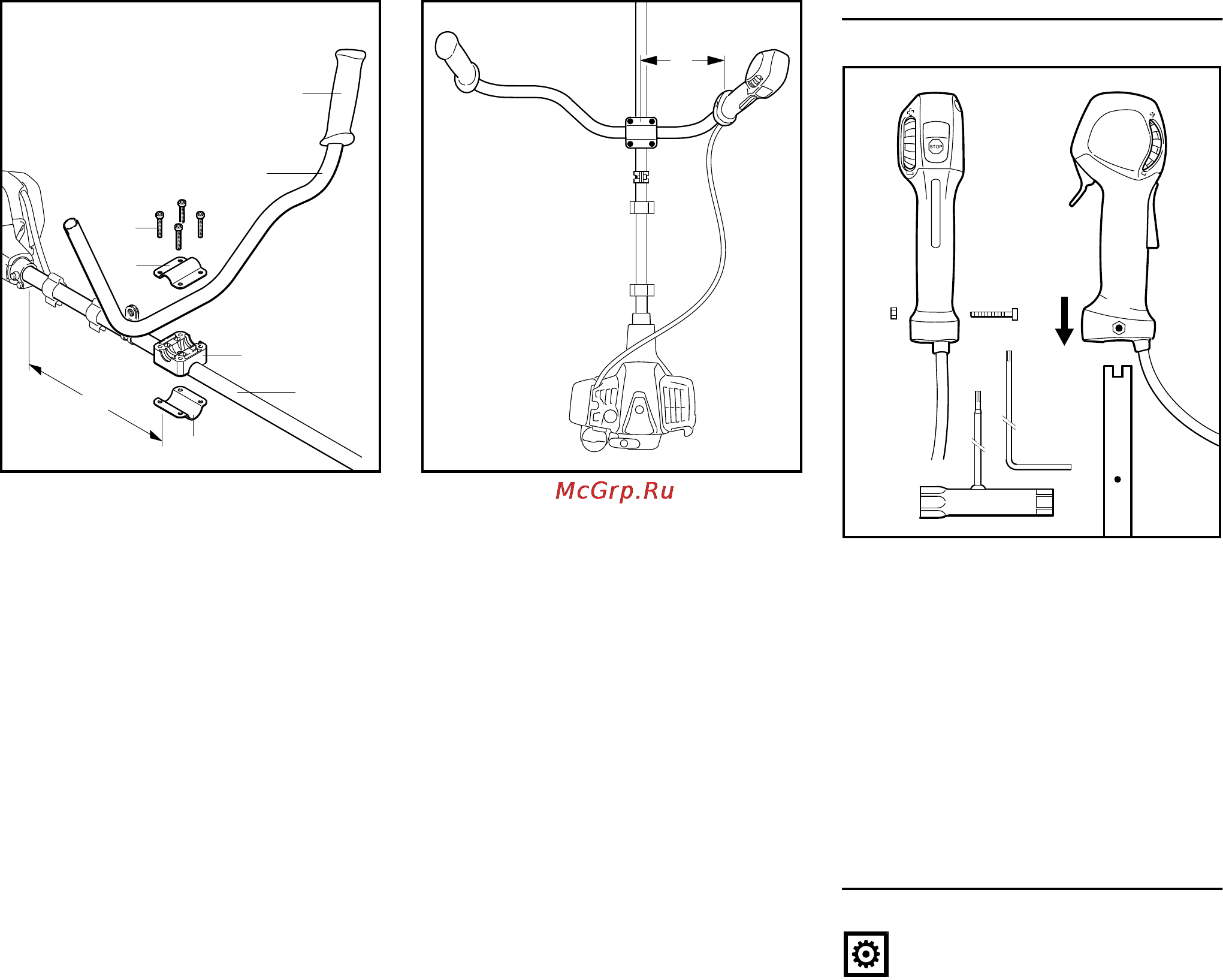

N Закрепить трубчатую рукоятку (1)
на расстоянии (A) около 40 см
(15 дюймов) перед корпусом
двигателя на штоке (2)
N Подвести зажимную скобу (3) и
подпорку рукоятки (4) к штоку (2)
N Вложить трубчатую рукоятку (1) в
подпорку так, чтобы расстояние
(B) составляло не более 15 см
(6 дюймов) – при этом резиновая
рукоятка (5) должна находиться
слева (если смотреть от
двигателя в сторону трубчатой
рукоятки)
N Зажимную скобу (6) уложить на
подпорку рукоятки
N Вставить винт (7) в отверстия
деталей и ввернуть до
прилегания в зажимную скобу (3)
N Трубчатую рукоятку выровнять
N Затянуть винты до отказа.
Монтаж рукоятки управления
N Выкрутить болт (1) – гайку (2)
оставить в рукоятке
управления (3)
N Рукоятку управления вместе с
рычагом газа (4), обращенным в
сторону редуктора, сместить на
конец трубчатой рукоятки (5) до
совпадения отверстий (6)
N Ввинтить и затянуть болт (1)
Крепление троса управления
дроссельной заслонкой
УКАЗАНИЕ
Тросик газа не перегибать и не
укладывать в узких радиусах тросик
должен оставаться легкоподвижным!
3
A
6
7
4
1
2
1191BA005 KN
5
5
1
1191BA006 KN
B
0208BA010 KN
1
2
4
5
6
6
3
