FS 94, FS 94 R, FS 94 C, FS 94 RC
pyccкий
18
Использовать правильный вид
защиты
ПРЕДУПРЕЖДЕНИЕ
Защита (A) с фартуком и ножом
допущена только для косильных
головок.
ПРЕДУПРЕЖДЕНИЕ
Защита (B) без фартука и ножа
допущена только для режущих дисков
для скашивания травы.
ПРЕДУПРЕЖДЕНИЕ
Защита (C) с ножом допущена только
для косильных головок.

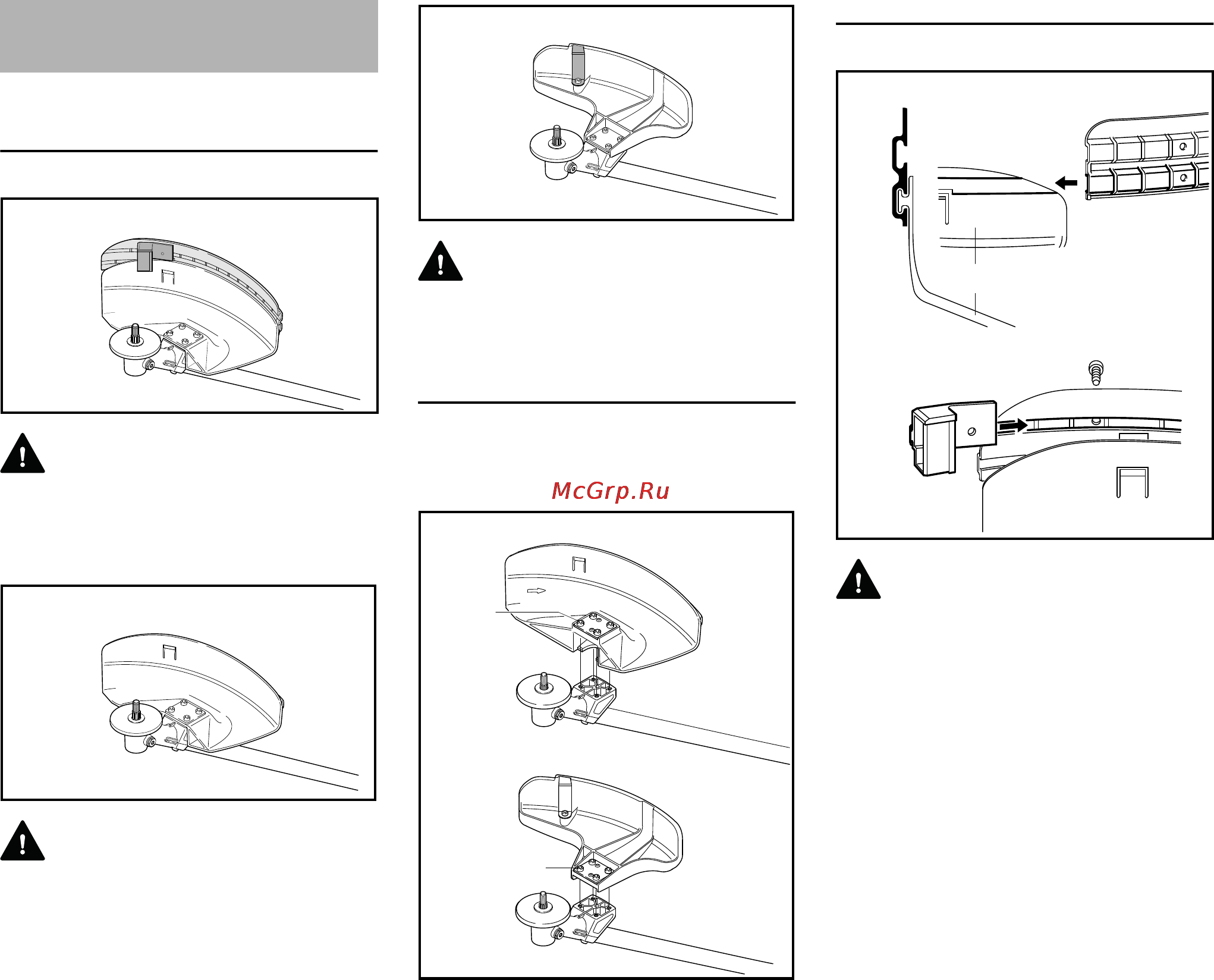

Монтаж защиты
Все типы защиты крепятся на
редукторе таким же образом.
N Уложить защиту (1) или (2) на
редуктор
N Ввинтить болты (3) и плотно
затянуть
Монтаж фартука и ножа
ПРЕДУПРЕЖДЕНИЕ
Данные комплектующие при
использовании косильных головок
должны монтироваться на защиту (1).
N Нижний направляющей паз
фартука (4) одеть на планку
защиты (1) до фиксации
N Нож (5) ввести в верхний
направляющий паз фартука и
вместе с первым крепёжным
отверстием привести к кожуху.
N Ввинтить болт и затянуть
Монтаж защитных
приспособлений
A
002BA572 KN
B
002BA573 KN
C
002BA574 KN
002BA380 KN
2
1
3
3
4
1
5
4
002BA103 KN
