РУКОВОДСТВО МОНТАЖ

Версия: 5.1 (15-10-2009) 13

2.5 Подключение устройства к системе Daikin

2.5.1 Подключение системы управления

Все модели

Предостережение:

c Используйте кабель с минимальной площадью

поперечного сечения в 0,75

мм².

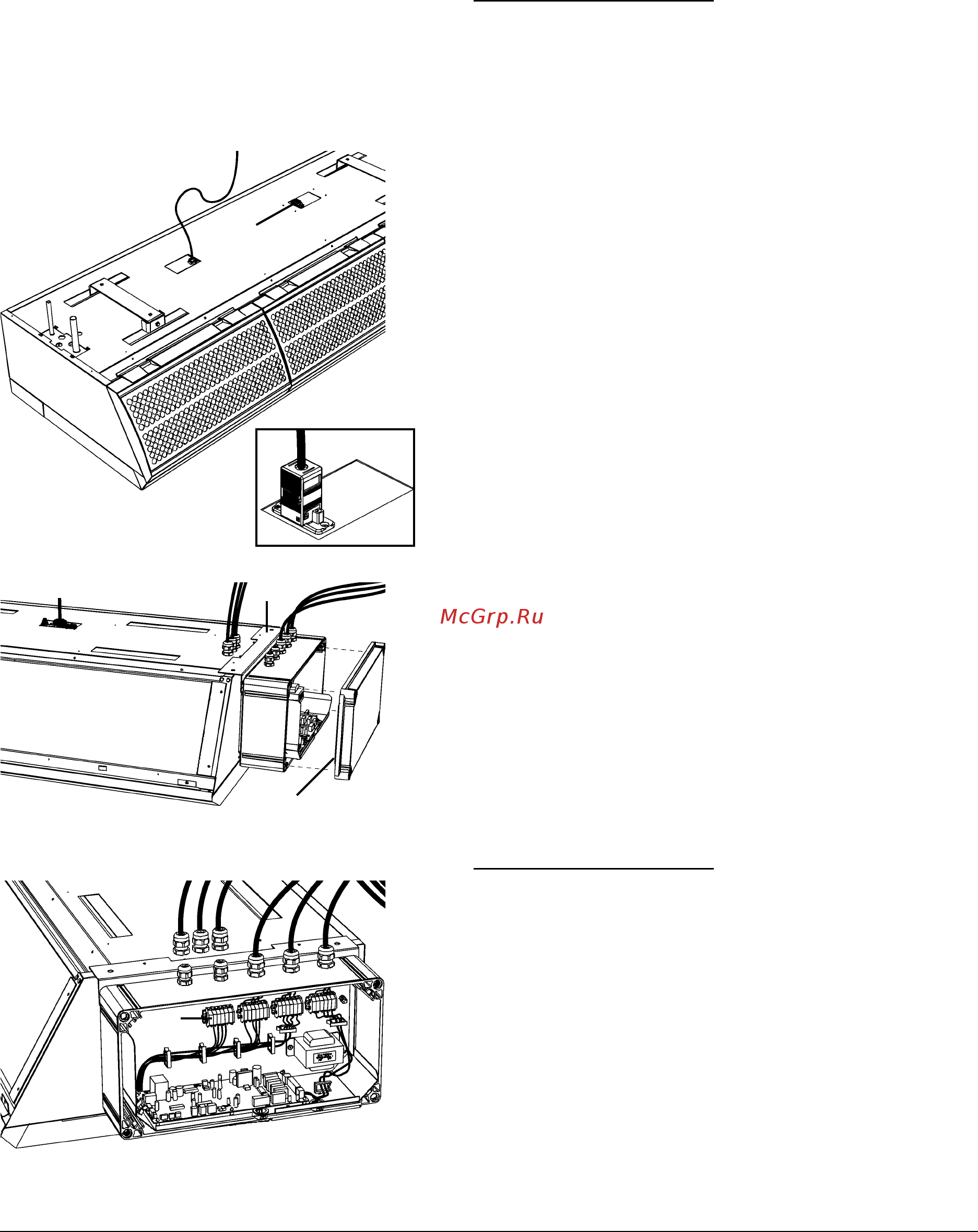

Модели с рабочей шириной 150, 200 или 250

1. Подключите системный регулятор к разъему X84,

который расположен в верхней части воздушной

завесы:

- Подключите кабель управления внешнего блока

к разъему F1/F2.

- При наличии на вашем устройстве: подклю-

чите панель управления Daikin к разъему P1/P2.

2. Прикрепите к разъему кабельную муфту (в комп-

лекте).

Модели с рабочей шириной 100

1. Снимите крышку 1 с коробки в боковой части уст-

ройства.

2. По выбору: Отсоедините коробку от устройства:

- Отсоедините кронштейн 2 от устройства и от

коробки.

- Прикрепите коробку к стене в выбранном вами

месте.

Предостережение:

c Неотсоединяйте кабели между устройством и

коробкой.

3. Пропустите кабель (кабели) управления в коробку

через незадействованное кабельное уплотнение

(уплотнения)

X84
