FS 460 C-M, FS 460 C-M L, FS 490 C-M, FS 490 C-M L
pyccкий
21

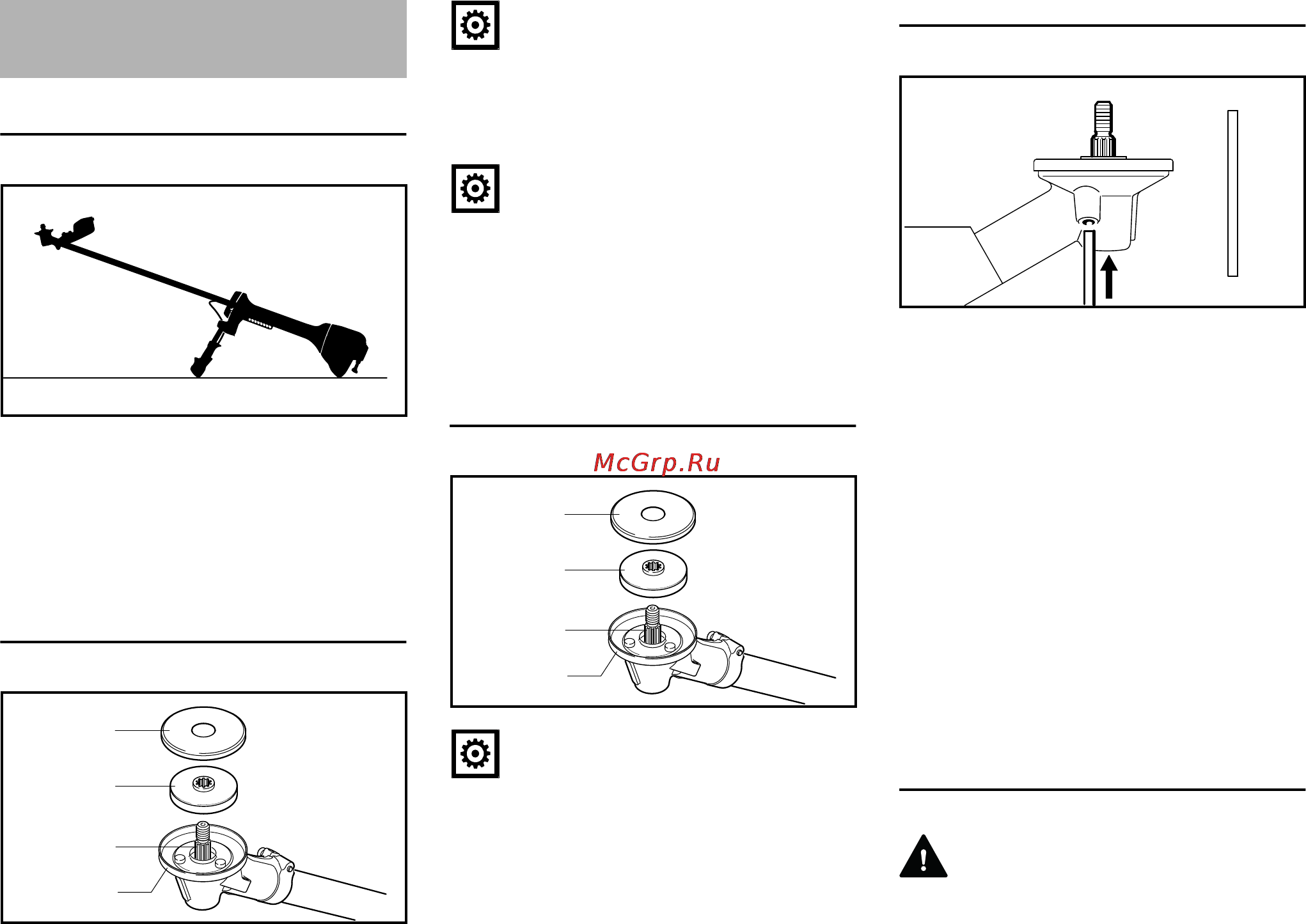

Отложить мотоустройство
N остановить двигатель
N Агрегат уложить таким образом,
чтобы крепление для режущего
инструмента было направлено
вверх
Монтаж зажимного диска
N Зажимной диск (1) и защитную
шайбу (2) надеть на вал (3)
Агрегат при поставке с завода
оснащён защитным кольцом (4) для
косильных инструментов.
УКАЗАНИЕ
Зажимной диск (1) на редукторе
необходим для крепления всех
режущих инструментов.
УКАЗАНИЕ
Для крепления всех режущих
инструментов, за исключением
пильных дисков, требуется защитная
шайба (2) на редукторе.
Почистить детали редуктора для
режущего инструмента
УКАЗАНИЕ
Прилегающую поверхность и
внутреннюю поверхность защитного
кольца (4) либо при замене режущего
инструмента регулярно проверять на
загрязнение и, при необходимости,
чистить, для этого:
N защитную шайбу (2) и зажимной
диск (1) снять с вала
N Защитное кольцо (4), вал (3),
зажимной диск (1) и защитную
шайбу (2) тщательно почистить –
для этого демонтировать
защитное кольцо
Блокировка вала
Для монтажа и демонтажа режущего
инструмента вал (1) должен
блокироваться вставным
стержнем (2). Вставной стержень
входит в объем поставки или может
быть получен как специальные
принадлежности.
N Вставной стержень (2) ввести до
упора в отверстие (3) на
редукторе – слегка нажать
N на вале, повернуть гайку либо
режущий инструмент, пока
стержень не зафиксируется и вал
не будет заблокирован
Монтировать режущий инструмент
ПРЕДУПРЕЖДЕНИЕ
Для режущего инструмента
использовать соответствующую
защиту – см. "Монтаж защитных
приспособлений".
Монтаж режущего
инструмента
002BA406 KN
002BA407 KN
1
2
3
4
002BA407 KN
1
2
3
4
2
3
1
0812BA021 KN
2
