2.3. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ.

ВНИМАНИЕ: эта машина должна быть напрямую подключена к электросети .

В зависимости от модели машина оснащена ТЭН и другими электрическими элементами 220

или 240 Вольт. Необходимо произвести установку соответствующего cетевого выключателя

(12). Обязательно проверьте, что параметры Вашей электросети отвечают максимальной

потребляемой мощности машины, указанной в заводской табличке (17).

Обязательное заземление - желтый/зеленый провод.

4 ПРОВОДА

ПОДКЛЮЧЕНИЕ К ОНДОЙ ФАЗЕ, НАПРЯЖЕНИЕ 220В-240В (Машины 2 и 3 группы)

Машина может быть подсоединена к одной фазе (напряжение 220Вольт).

В этом случае соединить чёрный и коричневый провод, и затем подключить из к одной фазе.

Синий провод подсоединяется к другой фазе. Зеленый провод должен к заземлению.

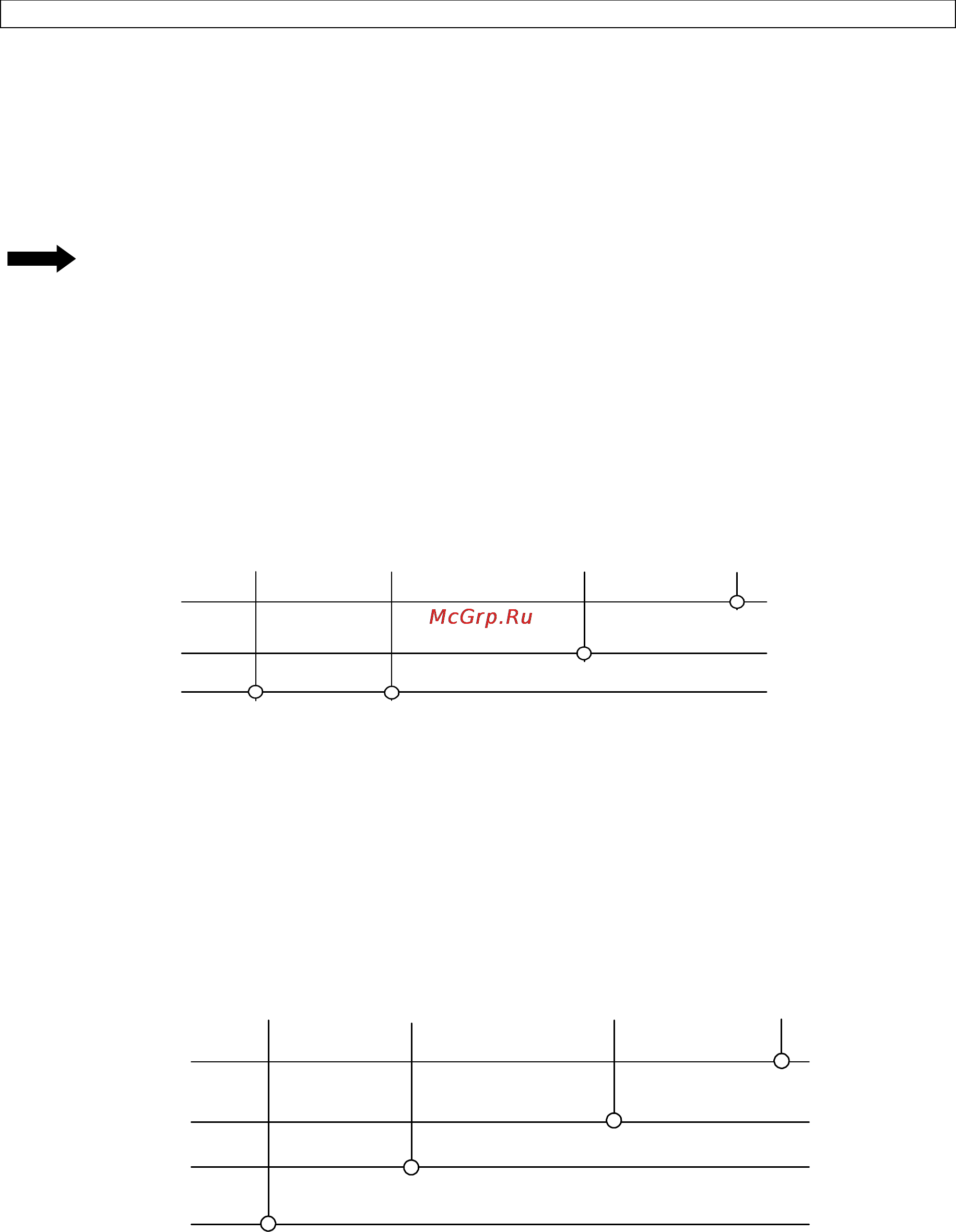

BLACK BROWN BLUE/GREY GREEN/YELLOW

ЧЁРНЫЙ КОРИЧНЕВЫЙ СИНИЙ/СЕРЫЙ ЗЕЛЁНЫЙ/ЖЕЛТЫЙ

--///

Fase (R)

Fase (S)

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ, ТРЁХФАЗНОЕ, БЕЗ НЕЙТРАЛЬНОЙ,

НАПРЯЖЕНИЕ 220В – 240В

Машина может быть подключена к электросети с напряжением 380В три фазы без нейтральной

фазы. Подсоединить черный провод к одной фазе, коричневый провод к другой фазе, и синий

провод к оставшейся фазе. Зеленый провод должен быть заземлен.

BLACK BROWN BLUE / GREY GREEN /YELLOW

ЧЁРНЫЙ КОРИЧНЕВЫЙ СИНИЙ/СЕРЫЙ ЗЕЛЁНЫЙ/ЖЁЛТЫЙ

--///

Fase (R)

Fase (S)

Fase (T)
