EKEQFCBAV3 + EKEQDCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin к приобретаемым на внутреннем рынке кондиционерам воздуха
4P383212-1B – 2016.10
Инструкция по монтажу и эксплуатации
12

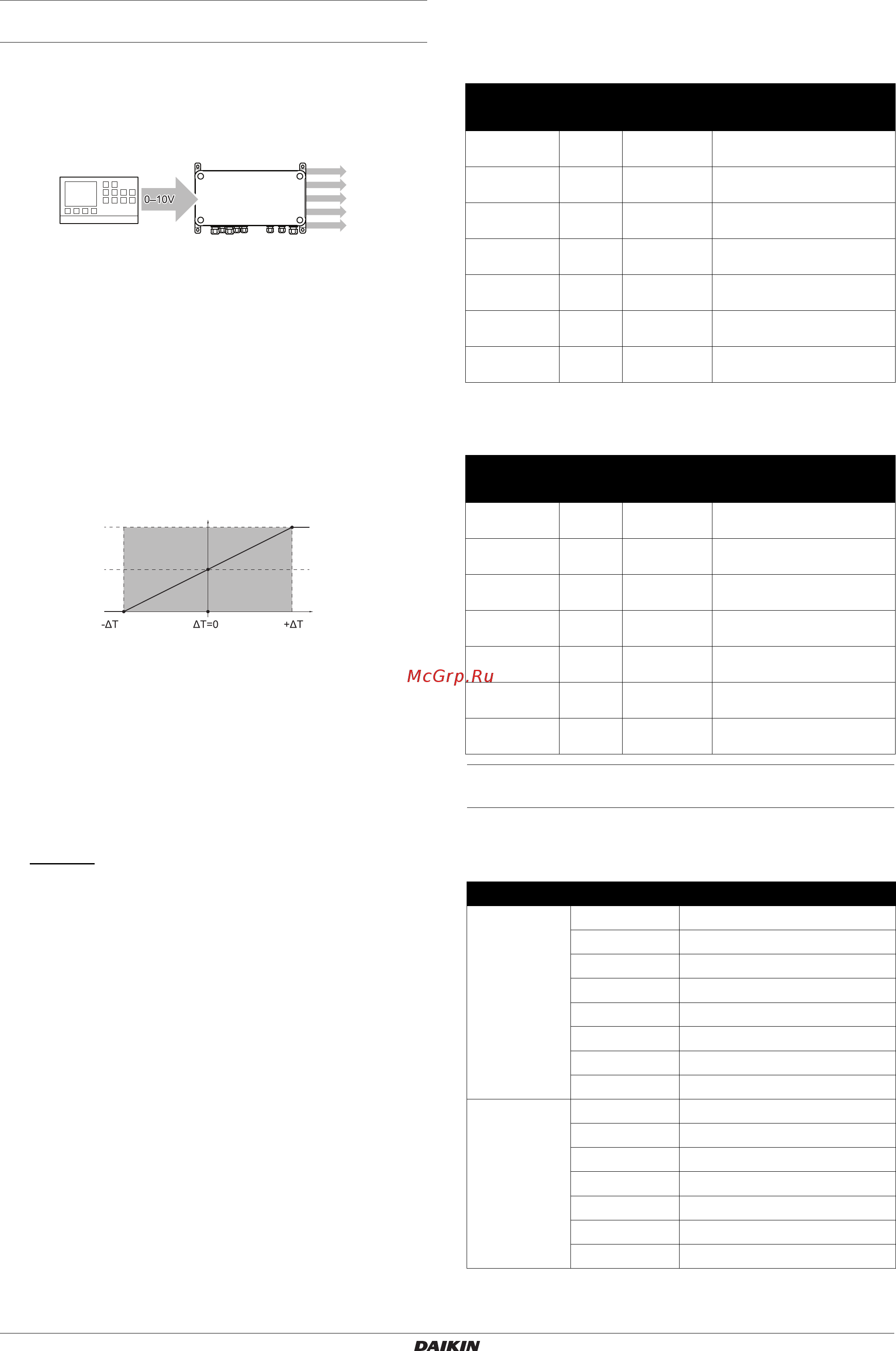

Регулировка производительности вдиапазоне 0–10 В:
регулятор X
В роли регулятора X выступает приобретаемый на месте
контроллер, который подключается к блоку управления EKEQF.
Приобретаемый на месте контроллер генерирует сигнал
вдиапазоне 0–10 В, который подается на блок управления
EKEQF для регулировки производительности системы.
1 Приобретаемый на месте контроллер
2 Блок управления EKEQF
3 Регулировка производительности на уровне 1~5
Для этой системы требуется приобретаемый на месте
контроллер с датчиком температуры. Датчик температуры можно
применять для регулировки:
температуры всасываемого кондиционером воздуха;
температуры воздуха в помещении;
температуры воздуха на выходе из кондиционера.
Приобретаемый на месте контроллер нужно запрограммировать
на подачу сигнала в диапазоне 0–10 В в зависимости от разницы
между фактически замеренной и
целевой температурами.
Напряжение на выходе приобретаемого на месте контроллера
находится в линейной зависимости от величины ∆T:
Величина ∆T может превысить заданное значение параметра
∆T
max
. Напряжение на выходе приобретаемого на месте кон-
троллера должно составлять либо 10 В, либо 0 В в зависимости
от величины ∆T (подробнее см. график).
Приведем примеры работы в режимах охлаждения и обогрева.
Работа на охлаждение
∆T
max
при 3°C.
Целевая температура в помещении задана на 24°C.
Работа на обогрев
∆T
max
при 3°C.
Целевая температура в помещении задана на 24°C.
Работа с управлением температурой по заданному
значению T
e
/T
c
Значения температуры испарения (T
e
)/конденсации (T
c
), при
которых система должна срабатывать, можно задать кодовыми
числами, указанными ниже.
V Напряжение на выходе контроллера, подающееся
на блок управления EKEQF
∆T [фактическая замеренная температура] – [целевая
температура]
Целевая температура достигнута, когда ∆T=0.
∆T
max
Максимальное отклонение температуры, заданное
при монтаже
Рекомендованная величина ∆T
max
=[2°C~5°C].
V=
5
∆T+5
+∆T
max
2
3
1
10V 10V
5V
0V
V
C
maxmax
Фактическая
замеренная
температура
Вели-
чина ∆T
Напряжение
на выходе
контроллера
Хладопроизводительность
20°C –4°C
0 В
Резкое падение
хладопроизводительности
21°C –3°C
0 В
Резкое падение
хладопроизводительности
22,5°C –1,5°C
2,5 В
Снижение
хладопроизводительности
24°C 0°C
5 В
Работа блока с неизменным
уровнем производительности
25,5°C 1,5°C
7,5 В
Повышение
хладопроизводительности
27°C 3°C
10 В
Резкий рост
хладопроизводительности
28°C 4°C
10 В
Резкий рост
хладопроизводительности
Фактическая
замеренная
температура
Вели-
чина ∆T
Напряжение
на выходе
контроллера
Теплопроизводительность
20°C –4°C
0 В
Резкий рост
теплопроизводительности
21°C –3°C
0 В
Резкий рост
теплопроизводительности
22,5°C –1,5°C
2,5 В
Повышение
теплопроизводительности
24°C 0°C
5 В
Работа блока с неизменным
уровнем производительности
25,5°C 1,5°C
7,5 В
Снижение
теплопроизводительности
27°C 3°C
10 В
Резкое падение
теплопроизводительности
28°C 4°C
10 В
Резкое падение
теплопроизводительности
№ режима № кода Описание установки
(*)
(*) В зависимости от условий рабочей температуры и от выбора кондиционера
приоритет может получать работа наружного агрегата или срабатывание его
защитных устройств, а фактическое значение T
e
/T
c
будет отличаться от
заданного T
e
/T
c
.
23(13)–1
01
T
e
= 5°C
02
T
e
= 6°C
03
T
e
= 7°C
04
T
e
= 8°C (заводская установка)
05
T
e
= 9°C
06
T
e
= 10°C
07
T
e
= 11°C
08
T
e
= 12°C
23(13)–2
01
T
c
= 43°C
02
T
c
= 44°C
03
T
c
= 45°C
04
T
c
= 46°C (заводская установка)
05
T
c
= 47°C
06
T
c
= 48°C
07
T
c
= 49°C
4PRU383212-1_2015_11 - Copy.book Page 12 Tuesday, October 18, 2016 3:56 PM
