ОБЩИЕ СВЕДЕНИЯ

Антенна телевизионная наружная предназначена для стационарного приема сигналов

аналогового и цифрового вещательного телевидения в диапазоне частот 470-862 МГц

(21-69 ТВ каналы).

Антенна имеет современный дизайн, компактные размеры и малый вес, что позволяет

легко установить антенну как в помещении, так и на улице. Антенна может крепиться на

стену или кронштейн. Антенна имеет встроенный усилитель. Питание встроенного

усилителя осуществляется по коаксиальному кабелю через инжектор. Компоненты

антенны рассчитаны на эксплуатацию в климатических условиях России.

Рекомендуется установка на верхних этажах многоэтажных домов, кронштейнах,

мачтах на расстоянии до 50км от телебашни.

КОМПЛЕКТАЦИЯ

- антенна

- адаптер сетевой

- инжектор питания

- кабель антенный

- комплект для установки антенны

- инструкция

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

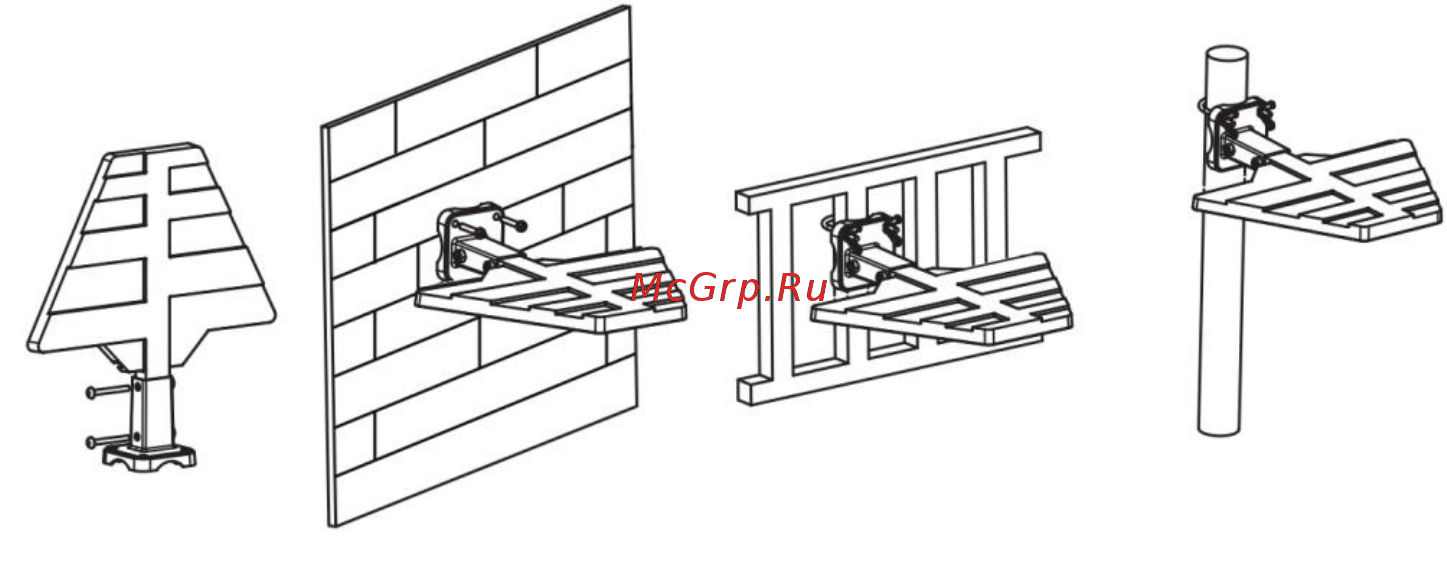

Зафиксируйте пластиковый кронштейн при помощи винтового соединения.

Зафиксируйте антенну на стене при помощи винтов. Для установки антенны на

кронштейн установите U-образную скобу и затяните ее на кронштейне.

Соедините антенну и телевизор через инжектор при помощи коаксиального кабеля,

входящего в комплект. Подключите сетевой адаптер к инжектору. Включите сетевой

адаптер в розетку ~220В. Далее выберите оптимальное месторасположение и

ориентацию антенны по отношению к станции вещания для достижения наилучшего

качества изображения. После выбора места закрепите антенну при помощи крепежа,

входящего в комплект.

При использовании антенны совместно с DVB-T/T2 ресивером антенну можно

подключать к тюнеру напрямую без использования инжектора и сетевого адаптера. При

этом необходимо включить функцию питания внешней антенны в меню ресивера (см.

инструкцию для ресивера).

Местоположение антенны является одним из главных условий качества принимаемого

сигнала. Наилучший прием сигнала обеспечивается, когда антенна передающего

центра находится в прямой видимости.
