Autofun
7 691 260 014
Антенна для крепления на ветровом стекле автомобиля
Руководство по установке антенны.
Минимальная температура +18°С.
В момент установки внутренняя сторона ветрового
стекла и наклеиваемые элементы должны иметь
температуру не ниже +18°С.
Внимание!
Не дотрагивайтесь до клейкой поверхности несущей
бумаги, радиоприемных элементов и монтажного диска
после того, как Вы сняли защитную пленку, так как это
ухудшит их клеящие свойства.
Убедитесь, что участок на внутренней поверхности
ветрового стекла, куда Вы собираетесь прикрепить
антенну, абсолютно сухой.
Инструкция по эксплуатации
1
2Выберите место А или Б для крепления антенны.
Перед установкой проверьте следующее:
• Наличие достаточной площади для крепления
(см. пункт 3)
• Заземление (см пункт 7)
• Прокладку антенного кабеля (см. пункт 6)
Очистите ветровое стекло.
Используйте специальную жидкость для очистки стекла,
входящую в комплект, или спирт 98%.

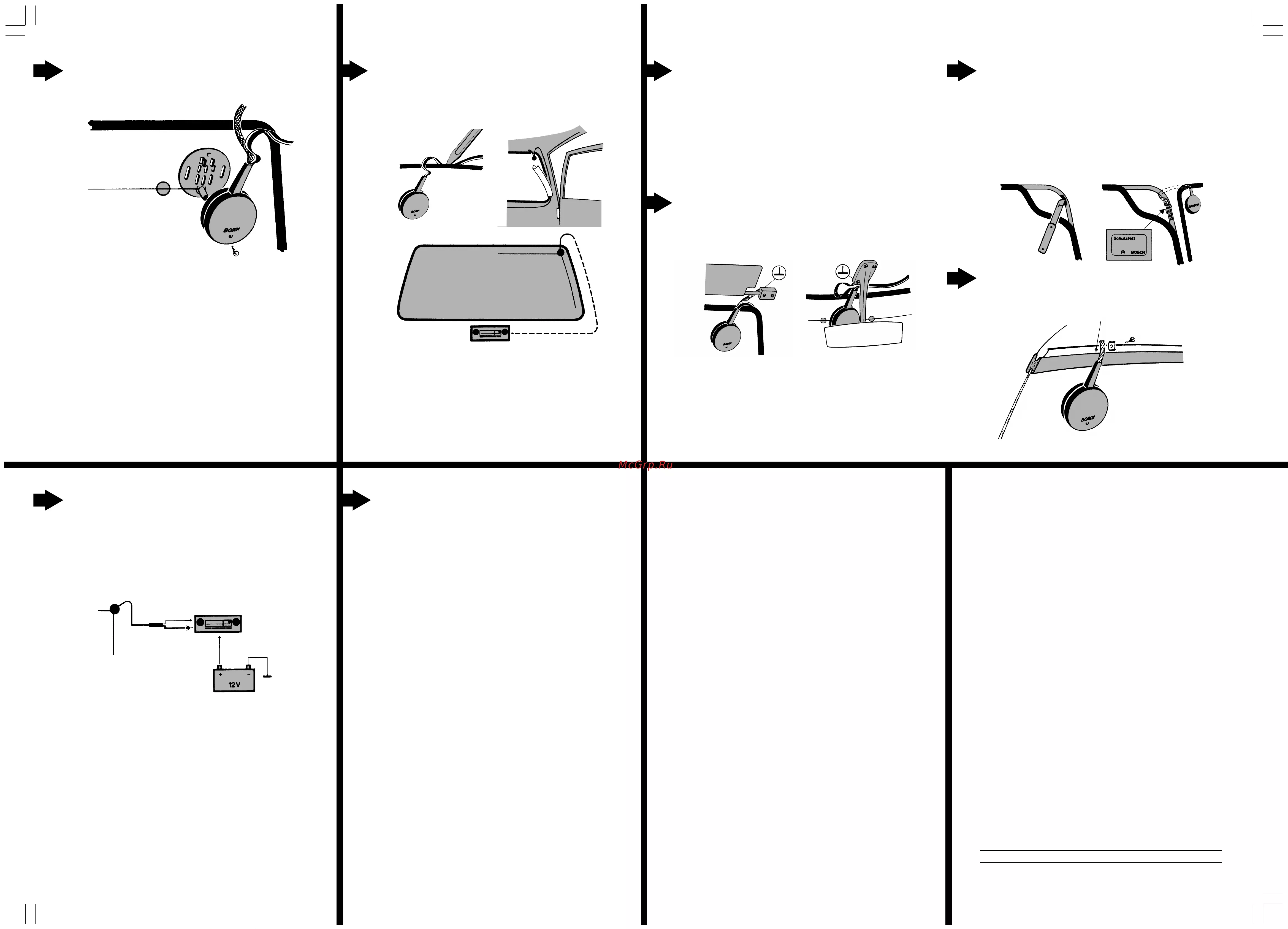

3 Крепление радиоприемных элементов.
Наклейте ограничительные полоски 1 рядом с
уплотняющей прокладкой ветрового стекла.
Наклейте монтажный диск.
Наложите монтажное приспособление на диск и таким
образом осторожно поместите их на участок предполага-
емого крепления А или В.
Снимите защитную пленку,
правильно расположите диск и
крепко прижмите его к повер-
хности ветрового стекла. Затем
осторожно снимите монтажное
приспособление. Сильно
нажимая, пригладьте диск к
стеклу с помощью прилагаемого
стеклоочистителя.
А
В
А
В
60 мм
60 мм
60 мм
60
мм
4
Снимите защитную пленку 2 на
участке примерно 5 см.
2 Защитная пленка
3 Радиоприемный элемент
4.1
4.2
Наденьте радиоприемный элемент 3 отверстием на
штырек диска. Продолжайте наклеивать на стекло
несущую бумагу, следя, чтобы она стыковалась с
ограничительными полосками 1
Пригладьте радиоприемный элемент к стеклу, используя
стеклоочиститель.
4.3
4.4
4.5
Закрепите радиоприемные элементы.
Положите дополнительные прозрачные кружки на
кончик стеклоочистителя и приклейте их к началу и к
концу радиоприемных элементов, затем осторожно
пригладьте.
Снимите ограничительные полоски.
Отступ должен быть около 50 мм. (если необходимо,
укоротите ножом радиоприемные элементы).
50 мм
50
мм
