HL 95, HL 95 K, HL 100, HL 100 K
pyccкий
17
Закрыть винтовую крышку бака
N Установить крышку
N Крышку повернуть до упора по
часовой стрелке и затянуть
вручную как можно плотнее

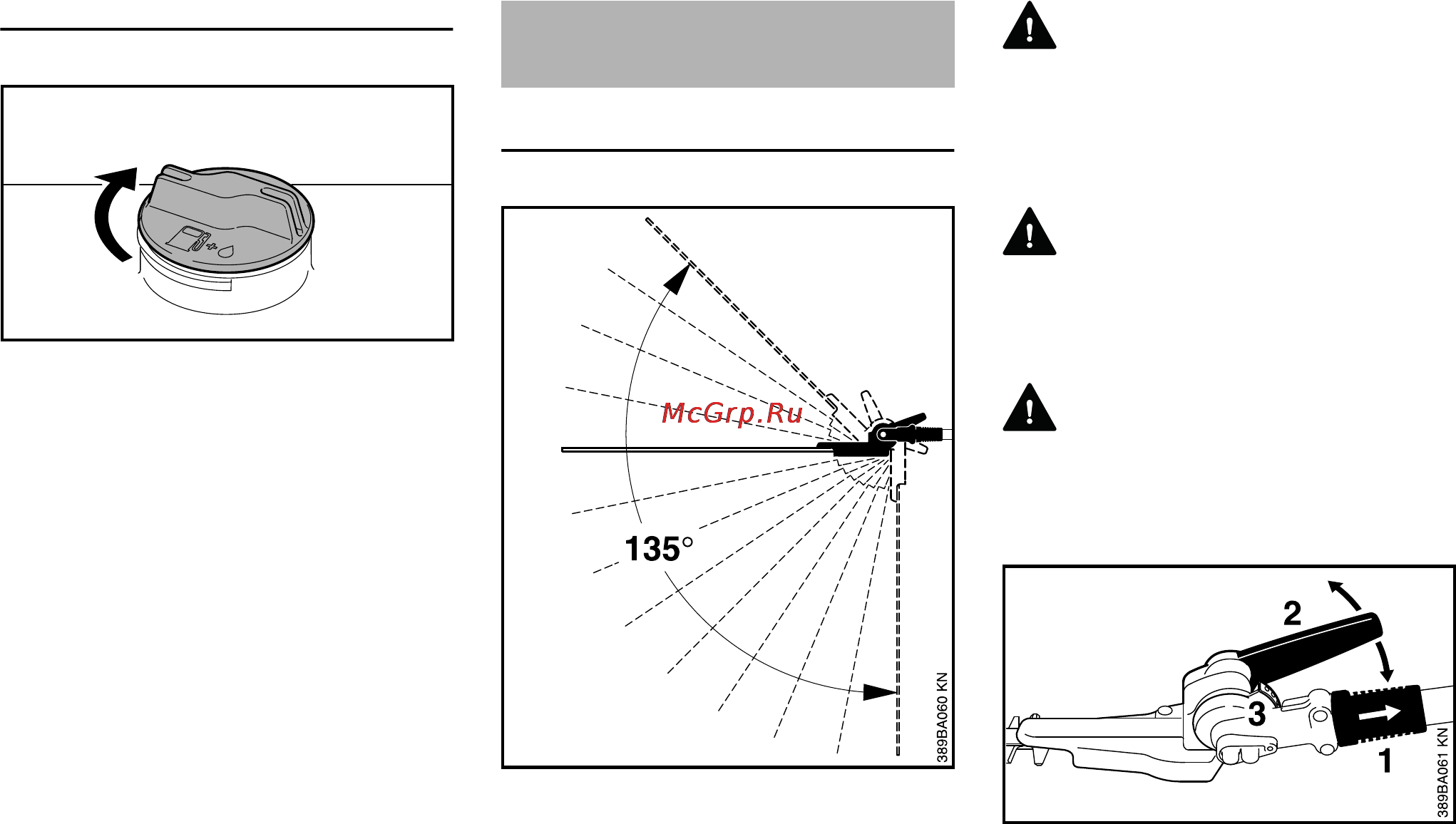

Регулирующее устройство 135°
Угол ножевой траверсы относительно
хвостовика может устанавливаться
между 0° (полностью выпрямленная
траверса) и 45° (за 4 операции
наверх), а также за 8 операций до 90°
(под прямым углом вниз). Возможны
13 отдельно устанавливаемых
рабочих позиций.
Дополнительно может
устанавливаться одна определенная
позиция траверсной балки при
транспортировке.
ПРЕДУПРЕЖДЕНИЕ
Регулировку производить только при
неподвижных режущих ножах – мотор
работает на холостом ходу –
опасность получения травмы!
ПРЕДУПРЕЖДЕНИЕ
Передача во время работы
нагревается. Не дотрагивайтесь до
корпуса передачи – опасность ожога!
ПРЕДУПРЕЖДЕНИЕ
При регулировке никогда не
дотрагиваться до ножей – опасность
травмы!
N Скользящую муфту (1) оттянуть
назад и с помощью рычага (2)
сместить шарнир на одно или
более фиксирующих отверстий
N Снова отпустить скользящую
муфту (1) и болт зафиксировать в
фиксирующей планке (3)
При фиксированном болте (по
завершении регулировки)
скользящая муфта снова прилегает к
корпусу.
002BA448 KN
Настройка ножевой
траверсы
