Daikin EMRQ8AAY1 [27/35] Установка
![Daikin EMRQ8AAY1 [27/35] Установка](/views2/1764104/page27/bg1b.png)
3
1
11
• Heating • Универсальная система Daikin Altherma
25
• Универсальная система Daikin Altherma • EMRQ-A

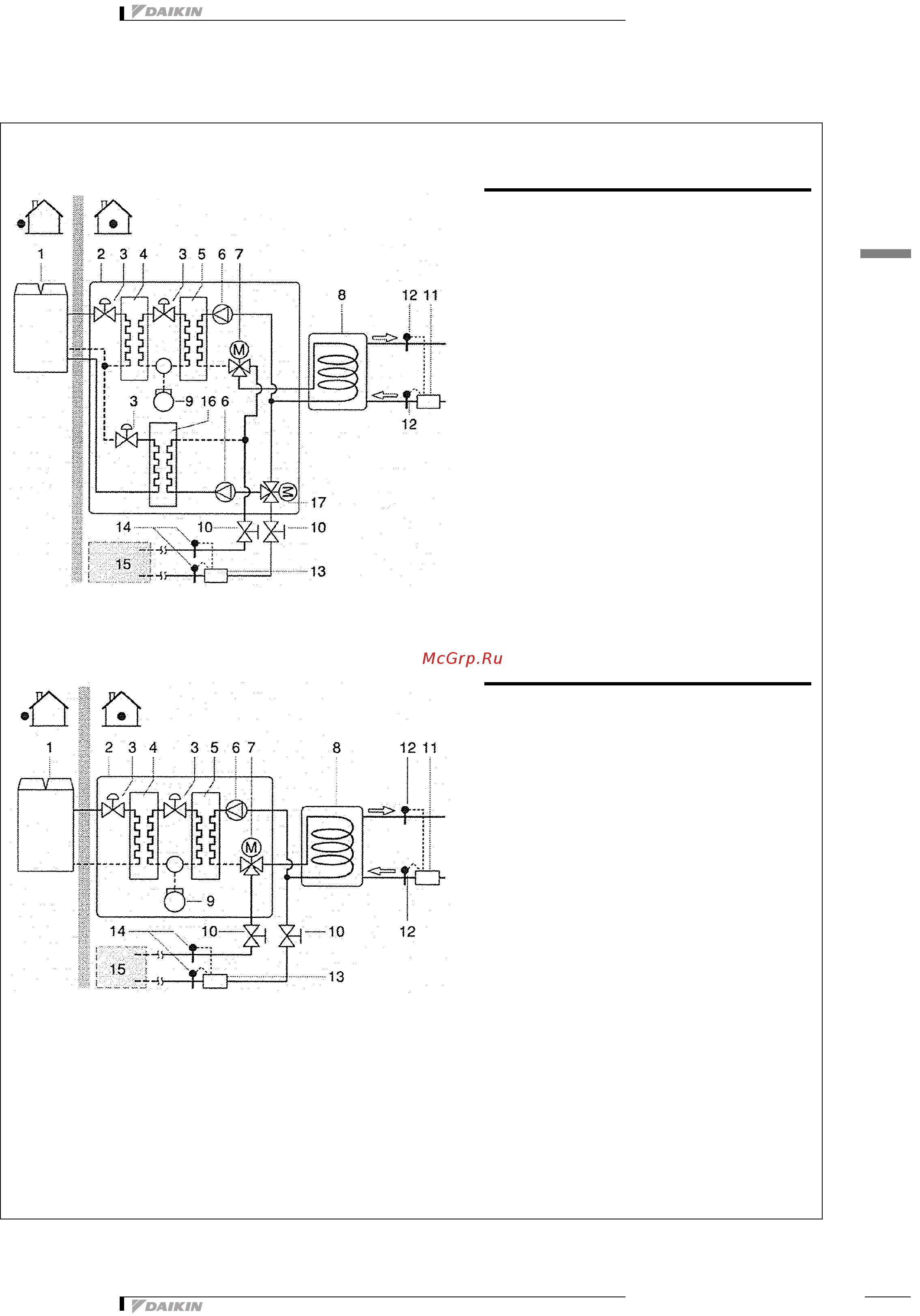

11 Установка
11 - 1 Способ монтажа
4TW59919-7
EMRQ8-16A
Внутренние блоки
EKHVMYD*AAV1
Внутренние блоки
EKHVMRD*AAV1
1 Наружный блок
2 Внутренний блок
3 Электронный расширительный клапан
4 Теплообменник хладагента
5 Водяной теплообменник
6 Насос
73-ходовый клапан с механическим приводом (Дополнит.)
8 Бак бытового горячего водоснабжения (Дополнит.)
9 Компрессор
10 Отсечной клапан
11 Расходомер датчика температуры
12 Температурные датчики
13 Расходомер нагревательного и охладительного приборов
14 Температурный датчик нагревательного и охладительного
приборов
15 Воздушное отопление и охлаждение
16 Теплообменник хладагента
17 3-ходовый клапан с механическим приводом
1 Наружный блок
2 Внутренний блок
3 Электронный расширительный клапан
4 Теплообменник хладагента
5 Водяной теплообменник
6 Насос
73-ходовый клапан с механическим приводом (Дополнит.)
8 Бак бытового горячего водоснабжения (Дополнит.)
9 Компрессор
10 Отсечной клапан
11 Расходомер датчика температуры
12 Температурные датчики
13 Расходомер датчика температуры
14 Датчик температуры, расходомер
15 Программы отопления помещения
