Электропроводка

• Перед монтажом электропроводки ознакомьтесь с электрической

схемой, прилагаемой к внутреннему агрегату.

• При монтаже убедитесь в том, что провода к блокам не проложены

поверх печатной платы.

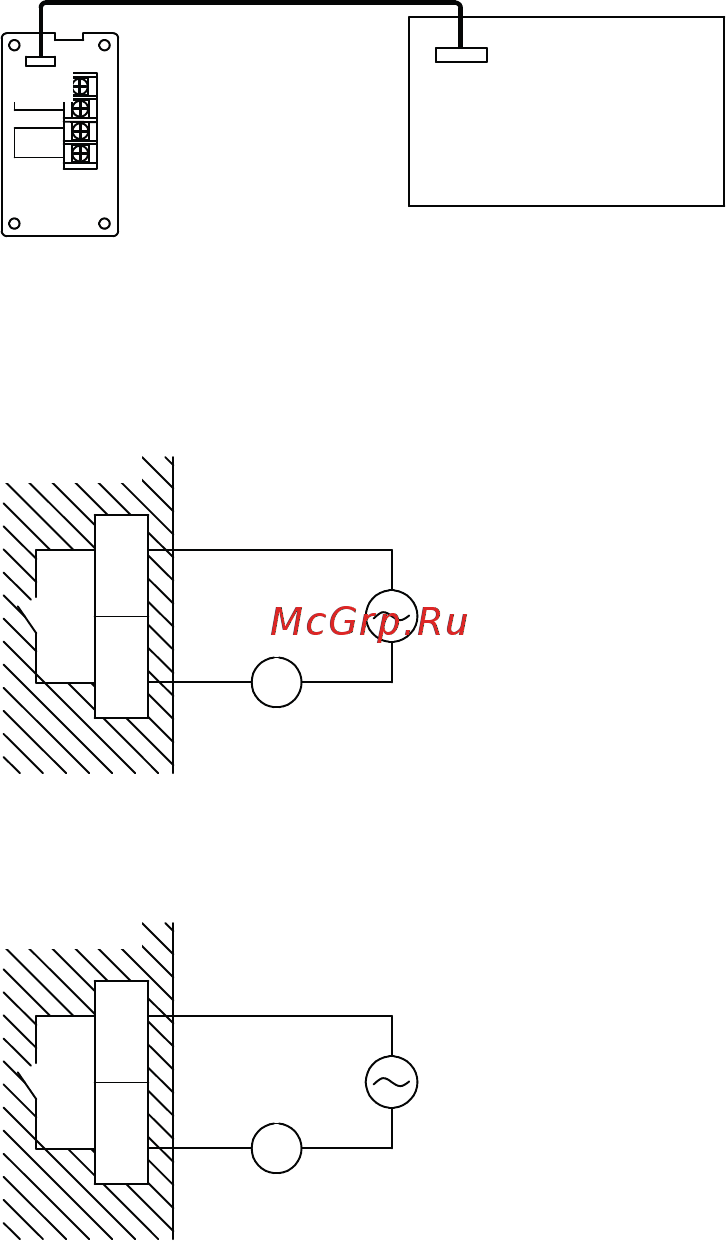

• Подсоедините адаптер к внутреннему агрегату, как описано ниже.

Печатная плата

внутреннего агрегата

X33A

X1A

Прием сигнала индикатора работы

Подключение счетчика времени

Выходной сигнал на контактах формируется во время работы компрессора.

HM: счетчик времени (приобретается на месте)

220~240 В перем. тока

Пример:

Допустимая сила тока: 20 мА ~ 1,2 А

Индикатор включения вентилятора

Выходной сигнал на контактах формируется во время работы вентилятора.

OL: световой индикатор работы (приобретается на месте)

220~240 В перем. тока

Пример:

Допустимая сила тока: 20 мА ~ 1,2 А
