RE 108, RE 118, RE 128 PLUS
українська
145

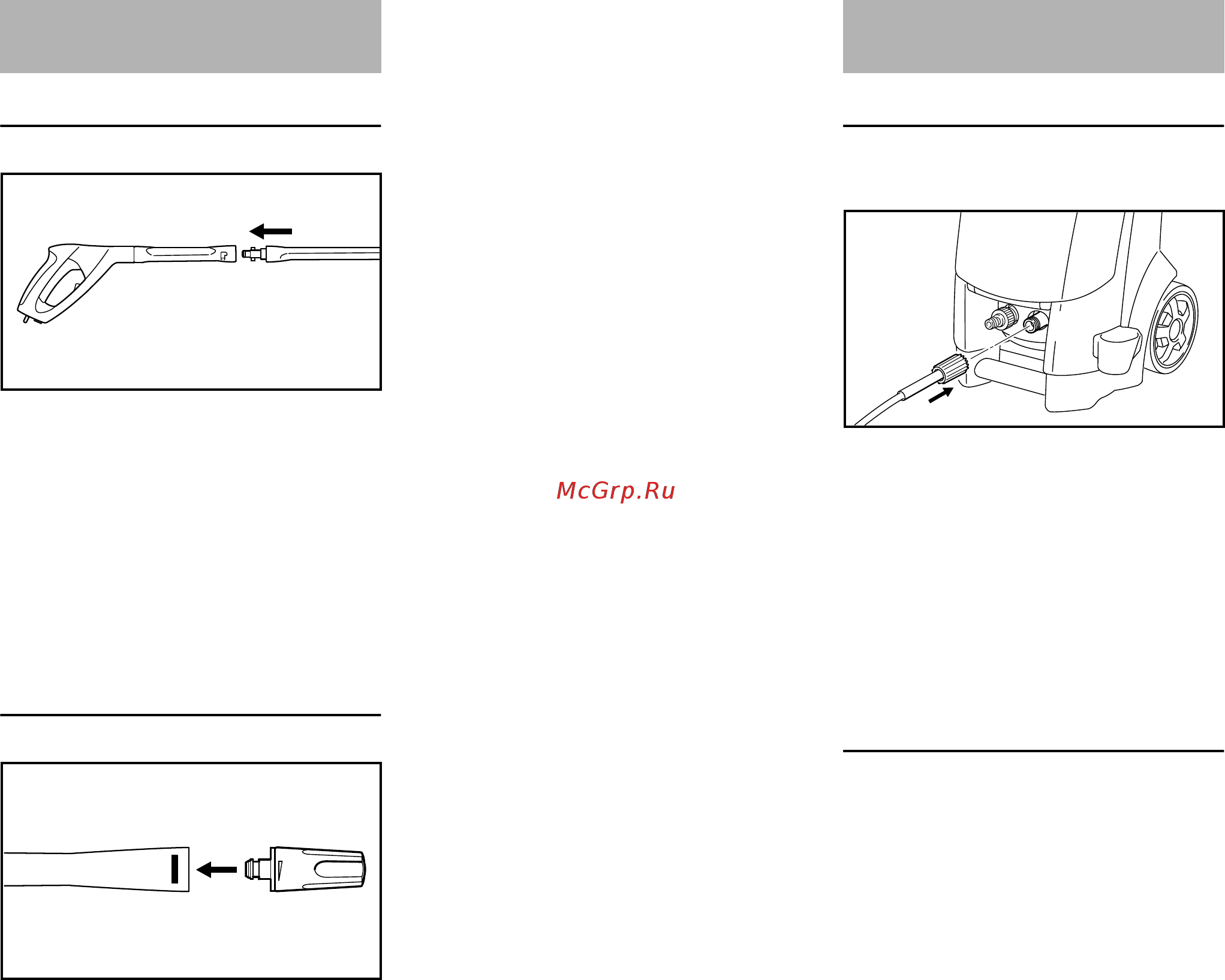

Струменева трубка
N Струменеву трубку (1) ввести у
кріплення пістолета-
розпилювача (2), повернути на
90° та зафіксувати
Демонтаж
N Струменеву трубку (1) ввести у
кріплення пістолета-
розпилювача (2), повернути на
90° та вийняти із кріплення
Насадка
N Насадку (3) встановити у
струменеву трубку поки
блокування (4) не зафіксується –
при цьому кнопка блокування
знову вискакує – високонапірна
насадка, яка може регулюватись,
має запобіжник від
перекручування, який слід
вирівняти на пазі на струменевій
трубці
Демонтаж
N Натиснути фіксацію (4) та
вийняти насадку (3)
RE 108, RE 118
Монтувати високонапірний шланг
N Високонапірний шланг одягти на
під'єднуючий патрубок (2)
N Встановити накидну гайку (1),
вручну закрутити та затягнути
Демонтувати високонапірний шланг
N Накидну гайку повернути вниз (1)
N Високонапірний шланг зняти з
під'єднуючого патрубку (2)
RE 128 PLUS
Високонапірний шланг вже
під'єднаний.
Монтаж, демонтаж
розпилюючої трубки
650BA012 KN
12
666BA014 KN
3
4
-
+
Монтаж, демонтаж шлангу
високого тиску
2
650BA024 KN
1
