29

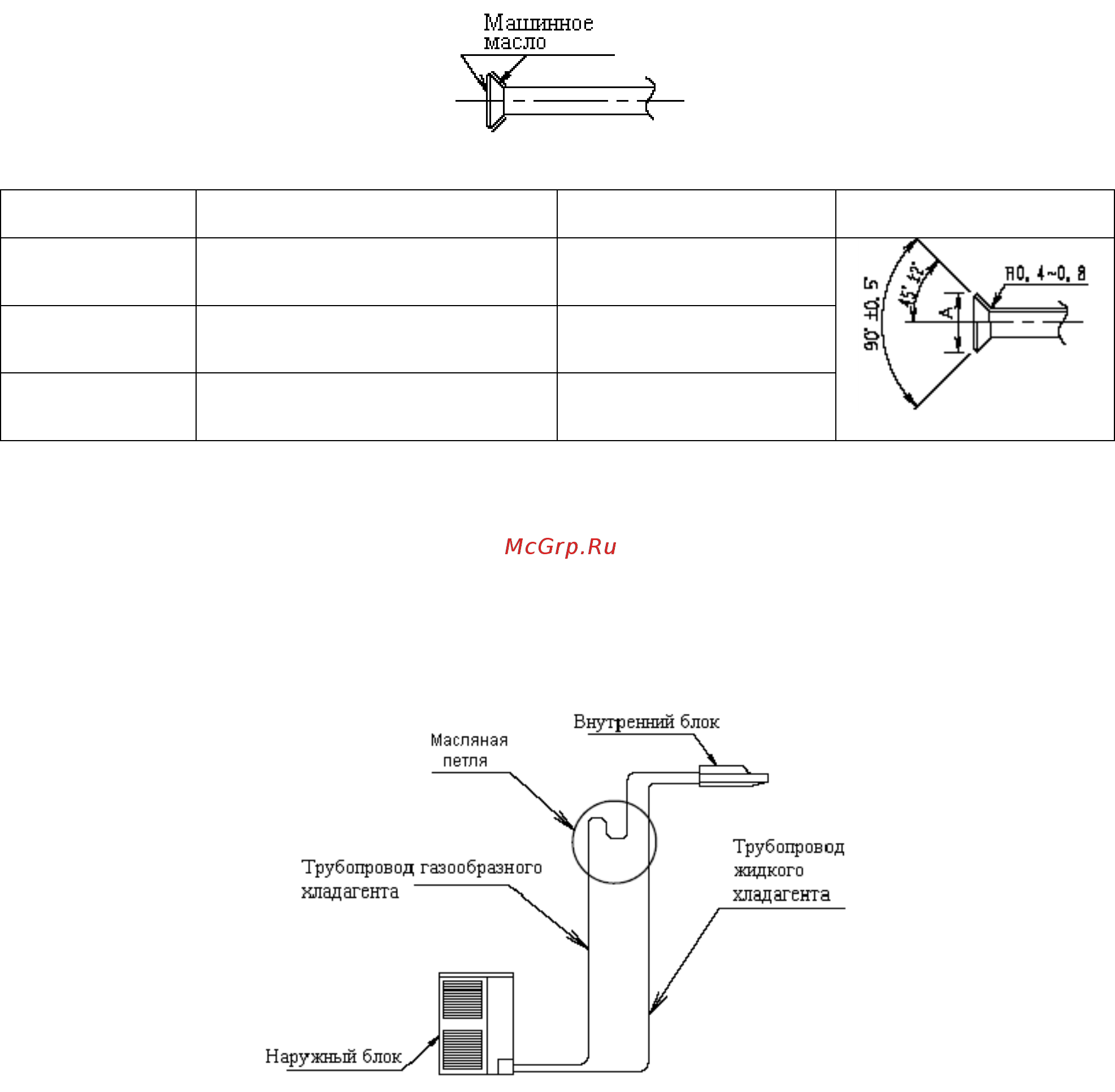

Правила подсоединения труб развальцовкой
1. Размеры развальцованных концов труб указаны в приводимой ниже таблице.
2. При надевании гайки на трубу смажьте внутреннюю и внешнюю поверхности раструба
машинным маслом, применяемым в холодильном контуре. Первые три – четыре оборота
гайки производятся вручную
3. Усилия затяжки гаек указаны в приводимой ниже таблице. Излишнее усилие может
привести к повреждению трубы.
4. По завершении прокладки трубопровода убедитесь в герметичности мест сращивания,
закачав в трубопровод азот или иной инертный газ.
Размер труб Момент силы при затяжке Размер раструба (мм) Форма раструба
∅ 9,5 333 – 407 кгс ⋅ см
12,0 – 12,4
∅ 15,9 630 – 770 кгс ⋅ см
18,6 –19,0
∅ 19,1 990 – 1210 кгс ⋅ см
22,9 – 23,3
Масляная петля
• Во время отключения компрессора масло, присутствующее в трубопроводе, может
стекать в сторону компрессора, что может привести к гидродинамическому удару при
запуске. Для предотвращения попадания масла в компрессор трубопровод газообразного
хладагента следует оборудовать масляной петлей.
Примечание. Если наружный блок расположен выше, чем внутренний, в этом нет
необходимости.
