Daikin FD03KY1 Инструкция по монтажу онлайн [30/68] 593079

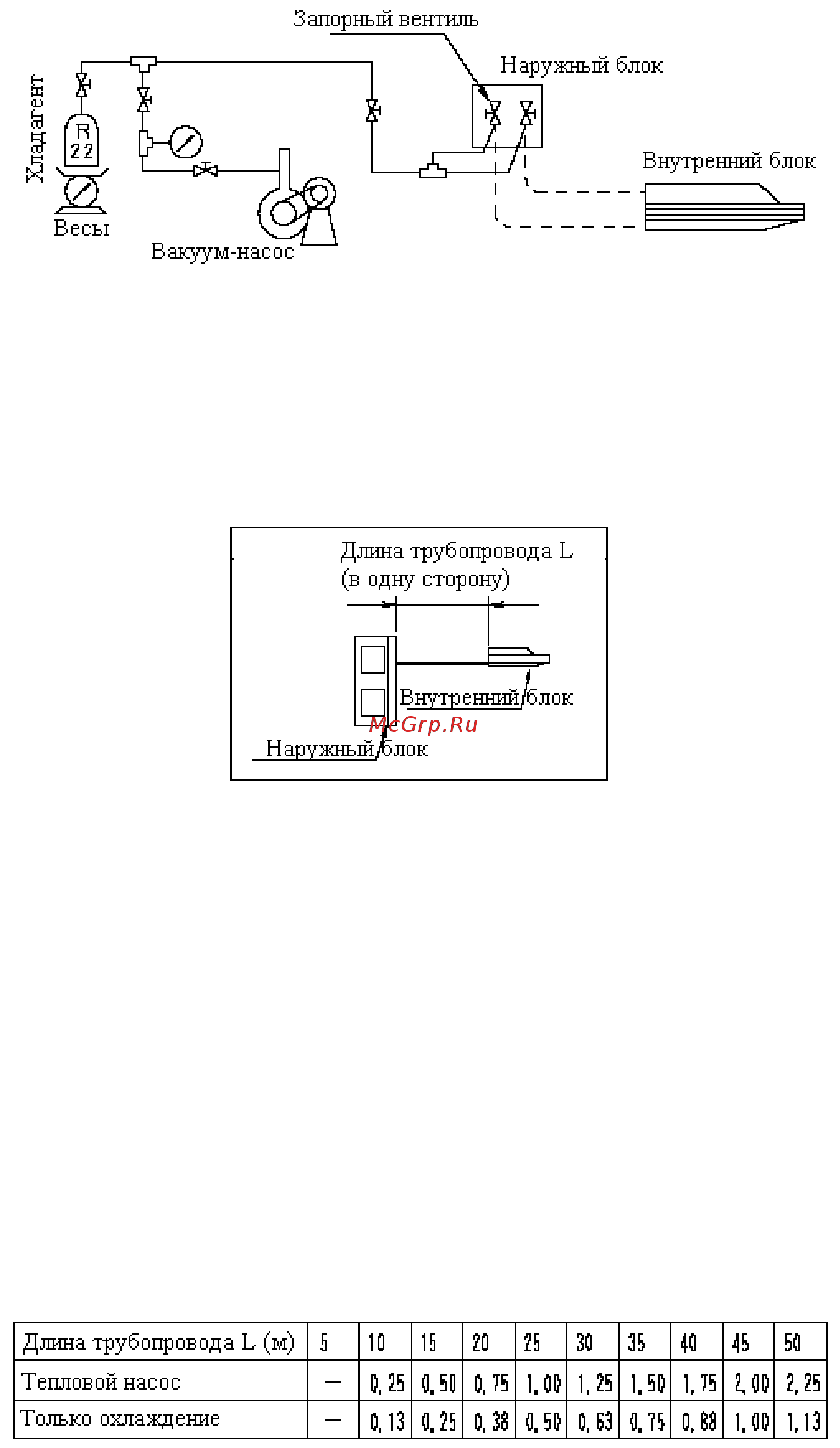

![Daikin FD03KY1 Инструкция по монтажу онлайн [30/68] 593079](/views2/1764825/page30/bg1e.png)
30
4. Вакуумирование СИСТЕМЫ
Произведите продувку контура циркуляции хладагента с помощью вакуум-насоса.
5. ЗАПРАВКА ХЛАДАГЕНТА
• Система кондиционирования данного типа предусматривает заправку количества
хладагента, определяемого длиной соединительных трубопроводов. Операции по
заправке перечислены ниже (см. также Рис. 1).
Рис. 1
Количество хладагента
Заправка дополнительного количества хладагента производится следующим образом.
(а) Найдите нужное количество хладагента по Таблице 1 и произведите заправку.
(б) Обведите кружком количество заправленного хладагента в таблице, имеющейся на
идентификационной табличке (она находится на обратной стороне передней панели
наружного блока). Эти сведения могут понадобиться при дальнейшем обслуживании
системы.
Таблица 1. Дополнительное
количество хладагента (кг).
(Максимальная длина трубопровода составляет 50 м.)
