3
13.2.1. FD03 – 05 K
1. Монтаж внутреннего блока

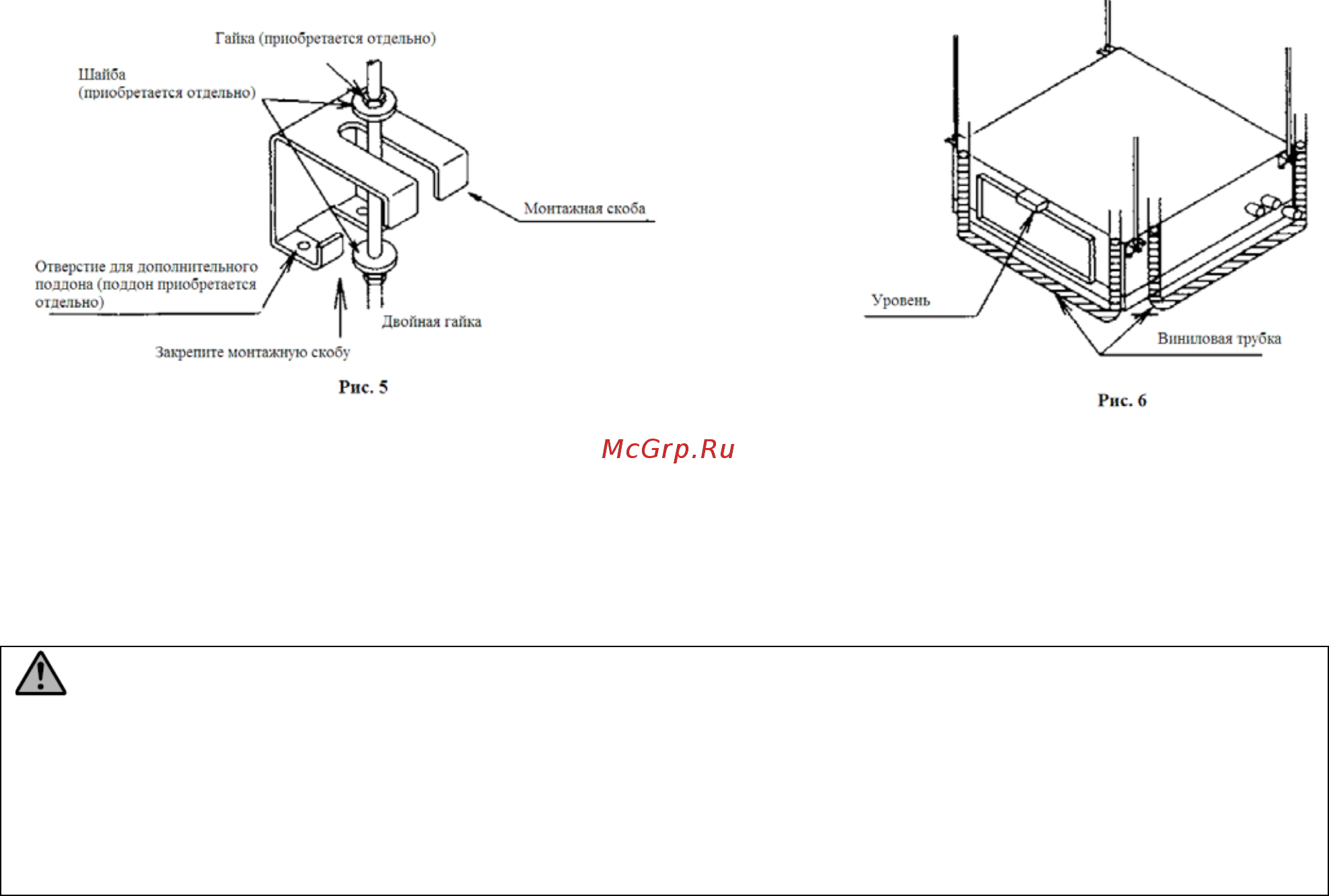

(1) Соедините монтажную скобу с болтом подвески. Зафиксируйте ее с помощью шайб и
гаек с верхней и нижней сторон скобы (см. Рис. 5).
(2) Отрегулируйте высоту установки блока.
(3) Убедитесь, что поверхность блока горизонтальна (см. Рис. 6).
• Проверьте горизонтальность с помощью уровня. Если блок перекошен, возможны
протечки воды.
• Проверка горизонтальности производится во всех четырех углах корпуса блока. Для
этого используется уровень или изогнутая виниловая трубка, наполненная водой.
(4) Затяните верхние гайки.
2. Прокладка трубопроводов хладагента
Подключение трубопроводов к наружному блоку описано в инструкции по установке,
прилагаемой к наружному блоку.
ВНИМАНИЕ!
Не допускается использование хладагента типа, отличающегося от указанного в описании
кондиционера. При утечке хладагента в процессе установочных операций помещение
необходимо проветрить.
• Трубопроводы подключаются к внутреннему блоку с помощью пайки. Размер труб
указан в приводимой ниже таблице.
• Допускается использование только бесшовных медных труб.
