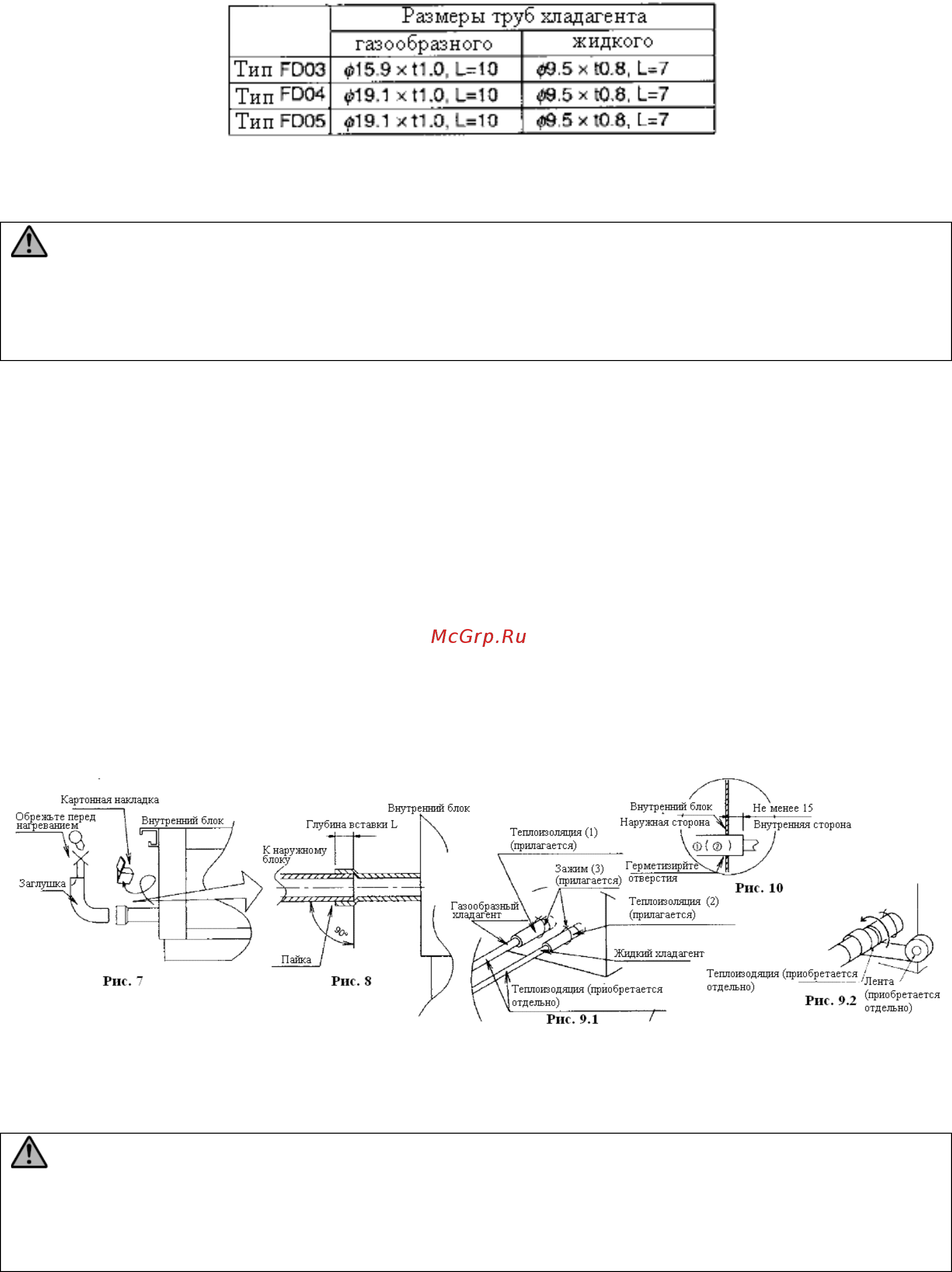

(Размер «L» поясняется схемой на Рис. 8.)
ВНИМАНИЕ!
Не нагревайте заглушки труб перед обрезкой их концов, в противном случае может
произойти разрыв труб.
• Снимите картонные накладки и срежьте концы заглушки (заглушек), а затем нагрейте
трубы и удалите заглушки (Рис. 7).
• После припайки труб (Рис. 8) наденьте теплоизолирующие трубки в местах пайки и
зафиксируйте трубы внутри блока (Рис. 9 и 10). Теплоизоляция мест соединения должна
располагаться как можно ближе к корпусу блока, чтобы предотвратить вытекание
конденсата.
• Зафиксируйте теплоизоляцию в местах соединения труб с помощью липкой ленты
(приобретается отдельно), обращая внимание на то, чтобы слой теплоизоляции не имел
щелей (Рис. 9.2).
3. Монтаж дренажной системы
ВНИМАНИЕ!
Чтобы избежать скопления конденсата и протечек, конструкция дренажного трубопровода
должна строго соответствовать указаниям, приведенным ниже.
• Смонтируйте систему в соответствии с Рис. 11.
