6
• При электромонтажных работах следует руководствоваться схемами, прилагаемыми к
кондиционеру.
• При подключении проводного пульта дистанционного управления необходимо
руководствоваться инструкцией по установке, прилагаемой к пульту.
• Все электромонтажные работы производятся квалифицированным персоналом.
• Силовая линия должна быть оборудована размыкателем цепи, отключающим всю
систему.
• Характеристики соединительных кабелей и размыкателей силовых линий, а также
подробные указания по проведению электромонтажных работ приведены в инструкции
по установке наружного блока.
Подключение кабелей, соединяющих внутренний блок с наружным блоком и пультом
дистанционного управления

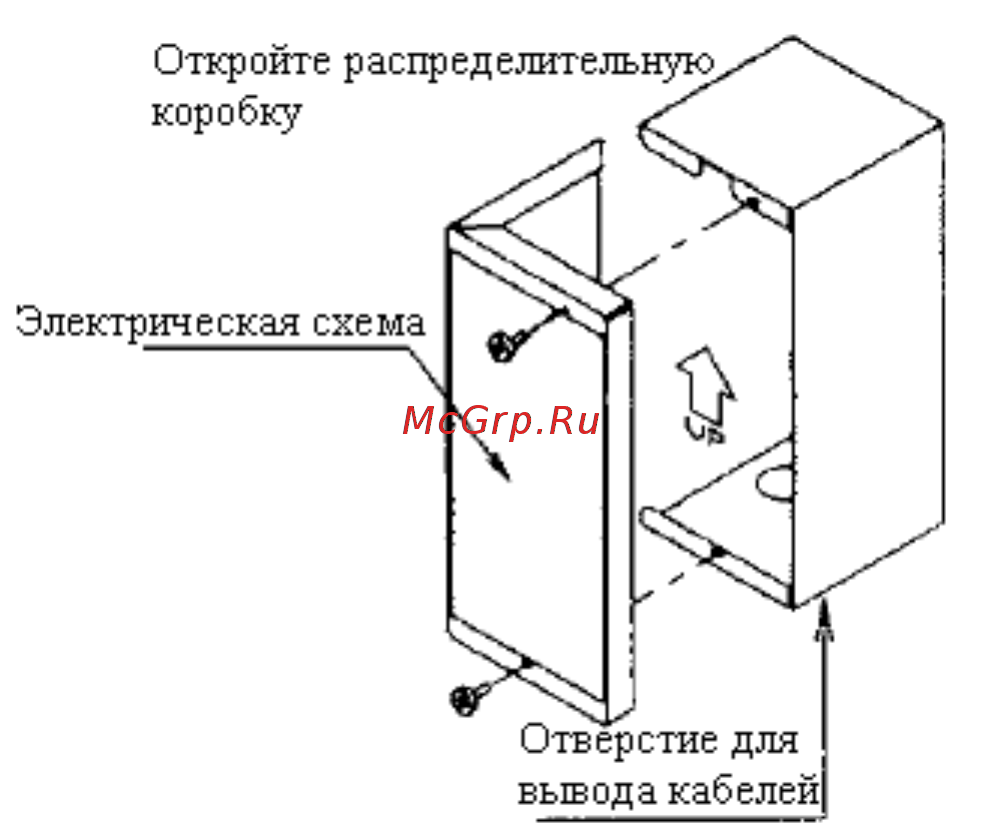

• Снимите крышку распределительной коробки, отвинтив винты, как показано на Рис. 12.
• Подключите кабель питания электромотора в соответствии с Рис. 13. Кабель
подключается к соответствующим клеммам магнитного контактора.
• Подключение кабелей, соединяющих блоки с пультом дистанционного управления,
иллюстрирует Рис. 13. При этом следует руководствоваться указаниями инструкции,
прилагаемой к пульту, и электрическими схемами, прилагаемыми к внутреннему блоку.
• Проведите кабели через отверстия, имеющиеся в основании распределительной коробки
(Рис. 12 и 13). Излишки длины кабелей должны находиться в распределительной
коробке, чтобы исключить возможность их
повреждения.
