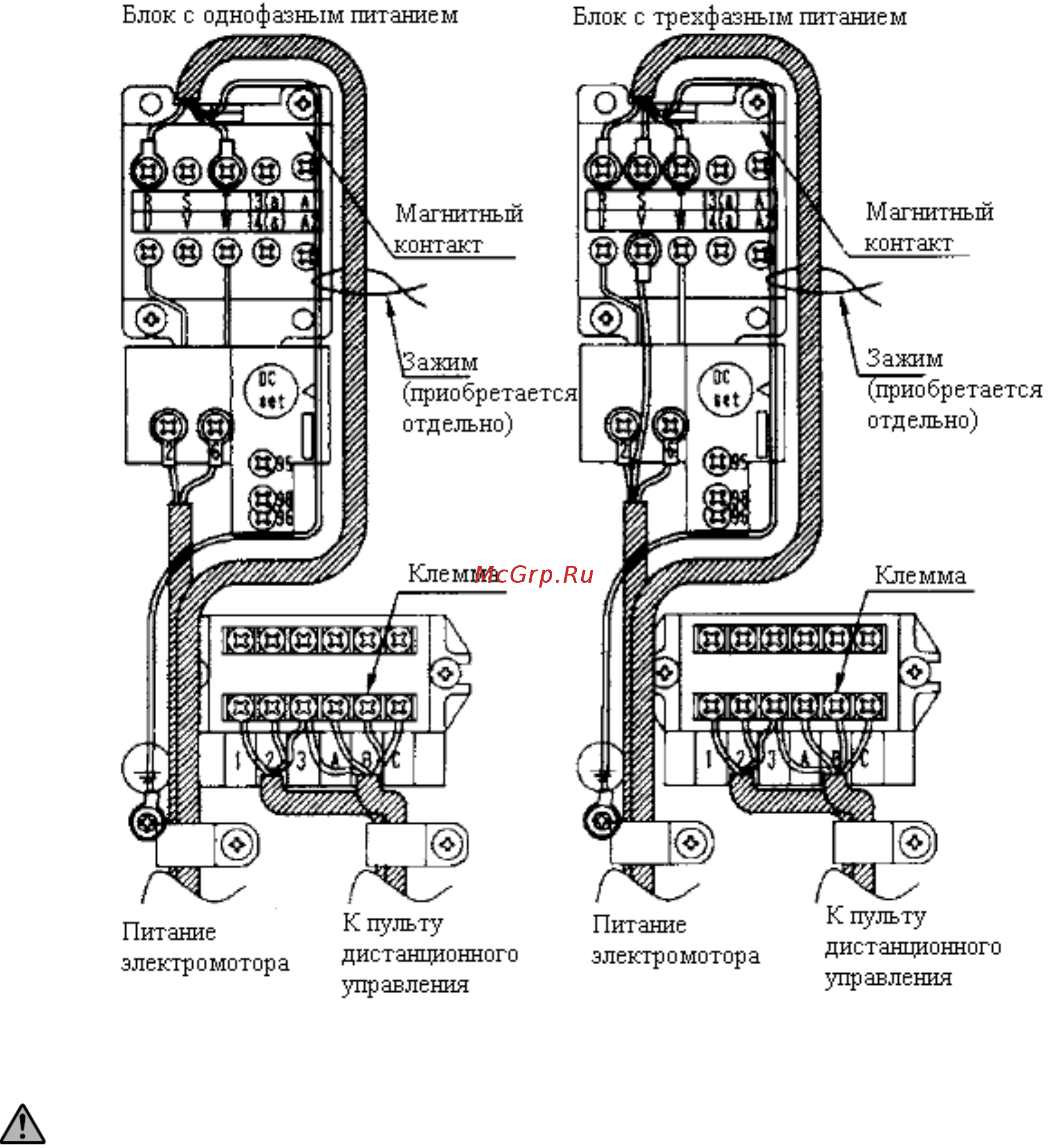

Пример разводки кабелей в распределительной коробке
Рис. 13
ВНИМАНИЕ!
Ниже приводятся правила подключения силовых кабелей к контактам распределительной
коробки.
• Не подключайте кабели разных номиналов к одному и тому же зажиму. (Ненадежный
контакт ведет к выделению тепла.)
• При подключении кабелей одного и того номинала к зажиму следуйте приводимому
ниже рисунку.
