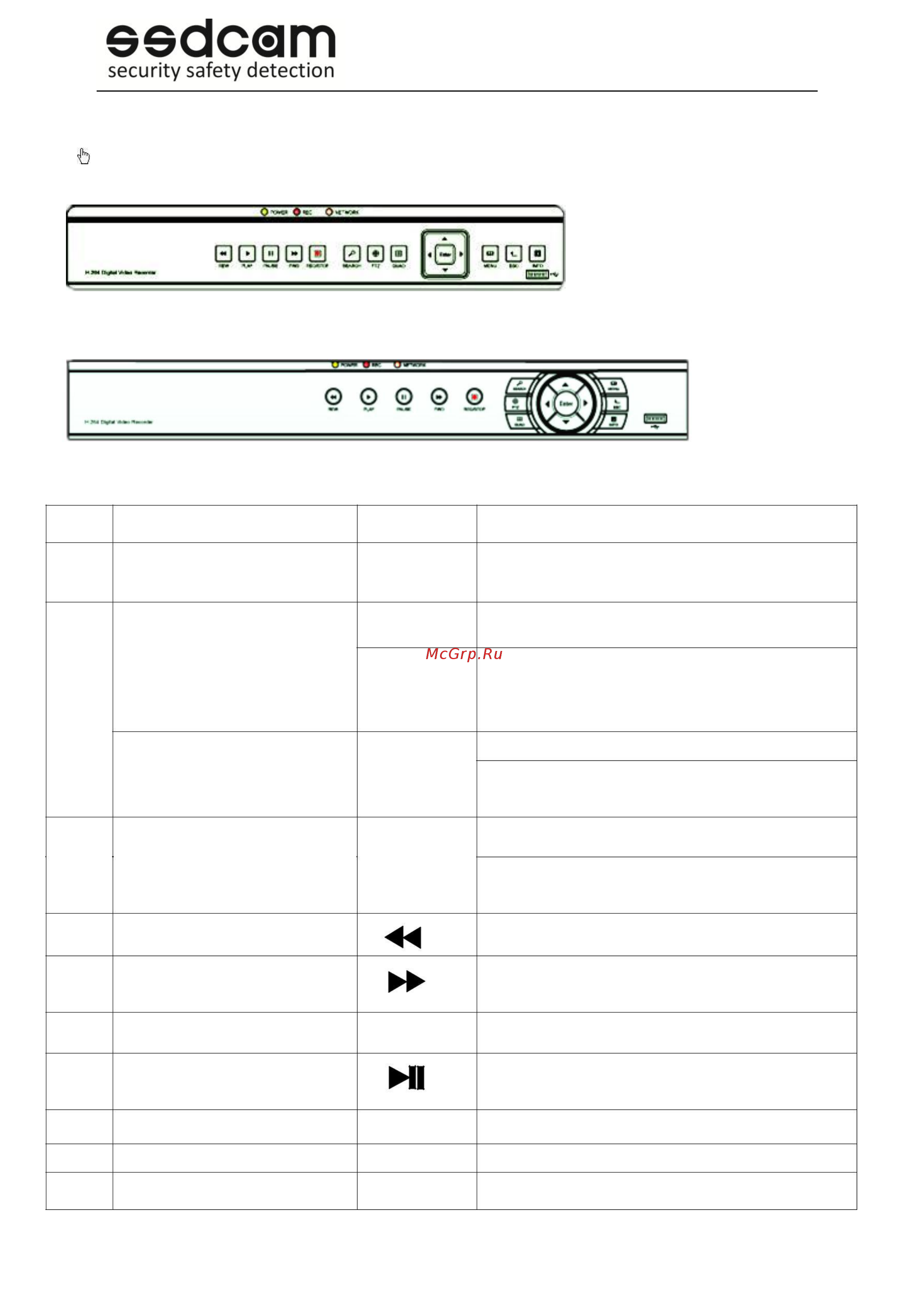

1.3 Инструкции по работе с передней панелью
Примечание: Изображения представлены только для примера.
4-8 канальный регистратор
8-16-24-32 канальный регистратор
1.3.1 Кнопки управления передней панели
№
Название кнопки
Обозначение
Функция
1
Главное меню
MENU
Переход в настройки главного меню
<
>
>
>
<
Перемещение вверх, вниз по меню настроек
Направление
Перемещение влево/вправо по меню настроек
<
>
Воспроизведение: x2/ x4/ x8/ x16 скоростной
2
режим
Главное
меню
/
Кнопка
Подтвердить
ENTER
Переход в главное меню или следующее под
подтверждения
меню
Возврат к предыдущему меню, выход из меню
3
Отмена
ESC
Возврат к наблюдению в режиме реального
времени во время воспроизведения
4
Обратное воспроизведение
Обратное воспроизведение
5
Ускоренное воспроизведение
Ускоренное воспроизведение или нормальная
скорость во время воспроизведения записи
6
Остановка воспроизведения
●
Остановка воспроизведения
7
Воспроизведение/пауза
Воспроизведение записи или пауза во время
воспроизведения
8
Кнопка записи
REC
Индикатор светится во время записи
9
Поиск записи
SEARCH
Поиск записанных файлов
10
Кнопка
управления
PTZ
PTZ
Установка
PTZ
настроек,
управление
PTZ
