Стр. 14 www.tbtec.ru Тех. поддержка: (495) 937-57-92 (доб.147)

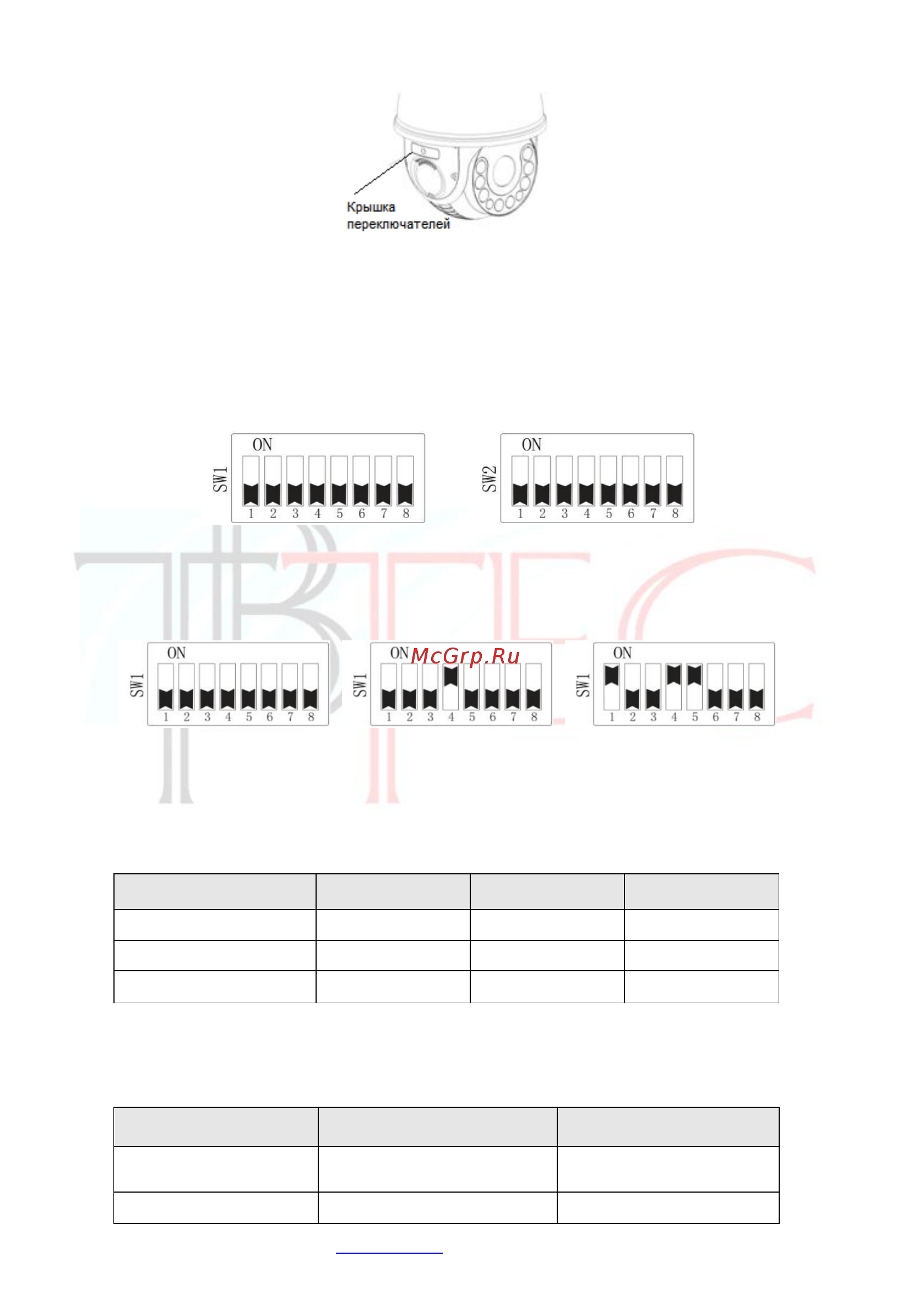

Рис. 2.4.7

DIP переключатели камеры.

Переключателем SW 1 устанавливаются параметры протокола, скорости передачи и

активного сопротивления. Переключателем SW 2 устанавливаются параметры адреса.

SW1 - переключатель протокола и скорости передачи. SW2 - переключатель адреса.

Примеры установки протокола и скорости передачи:

Auto Match (Автоконфигурация) PELCO-D&2400bps PELCO-P&9600bps

1) Установка параметров протокола:

Протокол

SW1-1

SW1-2

SW1-3

Auto Match/PELCO-D

OFF Выкл

OFF Выкл.

OFF Выкл

ON Вкл.

PELCO-P

ON Вкл.

OFF Выкл

OFF Выкл.

2) Установка скорости передачи:

Скорость

SW1-4

SW1-5

Auto Match/1200BPS

OFF Выкл.

2400BPS

ON Вкл.

OFF Выкл.
