FCQ35~140C7VEB + FCQH71~140C7VEB
Кондиционеры типа «сплит-система»
4PW31577-1D
Инструкция по монтажу
6
- Для изоляции оберните прилагаемую большую
уплотнительную прокладку вокруг стального хомута и
дренажного шланга и зафиксируйте её хомутами.
еплоизолируйте всю часть дренажного трубопровода,
находящуюся внутри помещения (приобретается на
внутреннем рынке).
- Если необходимый уклон дренажного шланга обеспе-
чить не удается, соедините шланг с трубопроводом для
подъёма дренированной жидкости (приобретается на
внутреннем рынке).
Как прокладывается трубопровод (Смотрите рисунок 7)
- Соедините дренажный шланг с отводом и
теплоизолируйте место соединения.
- Соедините дренажный шланг с дренажным отверстием
внутреннего блока и стяните место соединения
металлическим хомутом.
Меры предосторожности
рубопровод для подъема дренированной жидкости
устанавливается на высоте не более 675 мм.
рубопровод для подъема дренированной жидкости
располагается под прямым углом к внутреннему блоку и
не далее 300 мм от него.
- Во избежание скопления пузырьков воздуха установите
дренажный шланг горизонтально или с небольшим
наклоном (≤75 мм).
Испытание дренажного трубопровода
Когда прокладка дренажного трубопровода завершена,
убедитесь, что вода свободно протекает по нему.
Постепенно залейте примерно 1 л воды через отверстие
выпуска воздуха.
Процесс заливки воды (Смотрите рисунок 11)
Проверьте сток дренажа.
Если монтаж электропроводки завершен
Проверьте работу дренажа при запуске системы кондицио-
нирования в режиме охлаждения, как поясняется в разделе
«Пробный запуск» на странице 10.
Если монтаж электропроводки не завершен
- Снимите крышку блока управления. Подсоедините
однофазное электропитание (50 Гц, 230 В) к кон-
тактам № 1 и 2 на клеммной колодке межблочной
проводки и надежно подключите провод заземления
(см. рисунок 10).
- Установите на место крышку блока управления и
включите электропитание.
- Не прикасайтесь к дренажному насосу. Возможно
поражение электрическим током.
- Проверьте работоспособность дренажной системы,
наблюдая за дренажным патрубком.
- Проверив сток дренажа, отключите питание, снимите
крышку блока управления и отсоедините однофазное
электропитание от клеммной колодки межблочной
проводки. Установите крышку блока управления на
место.
Монтаж электропроводки
Общие положения
Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным нормативным актам.
Используйте только медные провода.
При подключении кабелей к наружным, внутренним блокам
и пульту дистанционного управления следуйте схеме,
изображенной на крышке блока автоматики. Операции по
подключению пульта управления более подробно изло-
жены в прилагаемой к нему инструкции по монтажу.
Все электротехнические работы должны производиться
только квалифицированными специалистами.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
1 Потолочная плита
2 Подвесная скоба
3 Регулируемое расстояние
4 Труба для подъёма дренированной жидкости
(номинальный диаметр виниловой трубы = 25 мм)
5 Дренажный шланг (прилагается к блоку)
6 Металлический хомут (прилагается к блоку)
ПРИМЕЧАНИЕ
Свисающий конец дренажного шланга
должен быть расположен не выше 75 мм
относительно выпускного патрубка блока,
чтобы патрубок блока не испытывал
излишней нагрузки.
Для обеспечения минимального уклона
1:100 расстояние между соседними
элементами подвески дренажного трубо-
провода должно составлять от 1 до 1,5 м.
Если нужно свести вместе несколько
дренажных труб, следуйте схеме, показан-
ной на рисунке 9. Сечение дренажных труб
должно подбираться в зависимости от
производительности внутренних блоков.
1 Т-образное соединение дренажных труб
1 Пластиковый сосуд для заливки воды (трубка должна
быть длиной около 100 мм)
2 Дренажное отверстие, используемое при обслуживании
системы (с резиновой заглушкой) (Это отверстие
используется для слива воды из дренажного поддона.)
3 Расположение дренажного насоса
4 Дренажная трубка
5 Дренажный патрубок (точка наблюдения за течением
воды)
1 Крышка блока управления
2 Межблочная проводка
3 Кабель заземления
4 Клеммная колодка межблочной проводки
5 Хомут
6 Провода управления
7 Клеммы для подключения кабелей управления
8 Отверстие для кабелей
9 Электрическая схема
(на внутренней поверхности крышки блока
управления)
10 Проводка пульта дистанционного управления

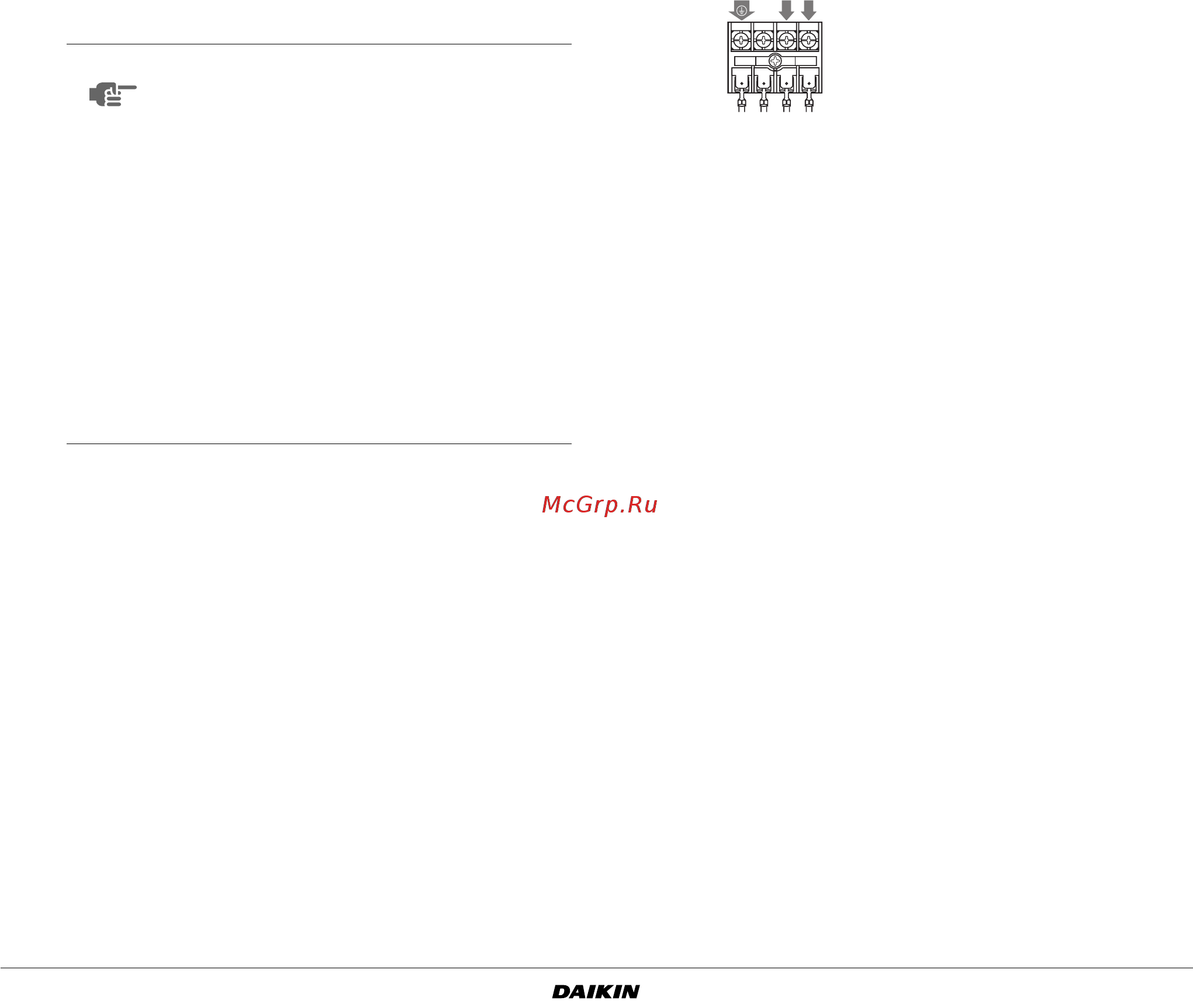

Клеммная колодка межблочной проводки (4)
