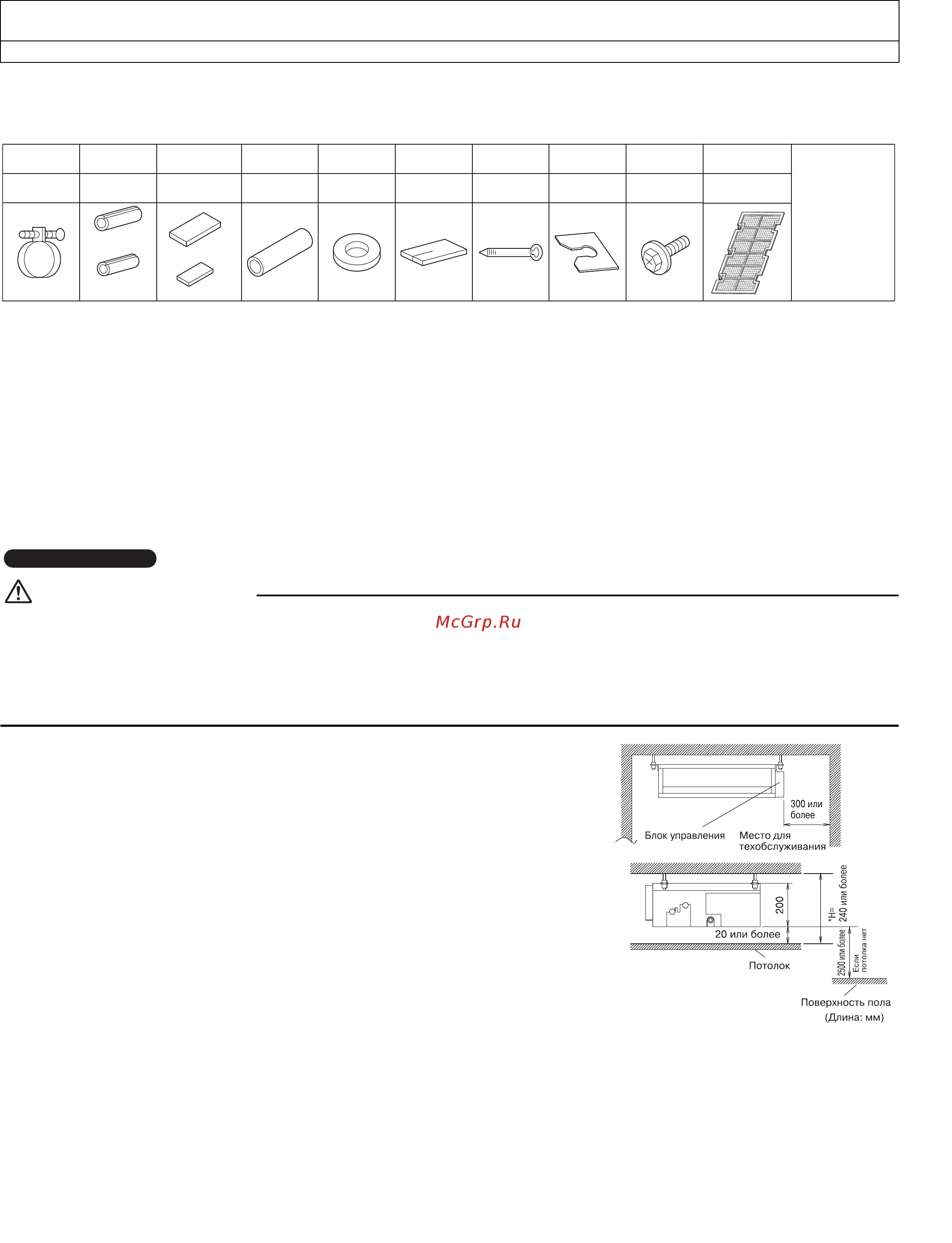

Русский 2
ПРИНАДЛЕЖНОСТИ
ВЫБОР МЕСТА УСТАНОВКИ
• Перед принятием решения о месте установки получите согласие пользователя.
Пpедостеpежение
•
При перемещении блока или после распаковки обязательно поднимайте его, держась за подъемные скобы. Не прилагайте
давления к другим частям, в особенности, к трубопроводу для хладагента, дренажному трубопроводу и деталям фланцев.
Пользуйтесь защитным оборудованием (очки и т.д.) при монтаже блока.
• Если Вы считаете, что влажность внутри потолка может превысить 30°C и 80% относительной влажности, усильте
изоляцию трубопроводов между блоками. Используйте стекловату или полиэтиленовую пену в качестве изоляции, при
этом ее толщина должна превышать 10мм, а изоляция должна проходить через отверстие в потолке.
• Обеспечивается оптимальное распределение воздуха.
• Воздух проходит беспрепятственно.
• Обеспечивается соответствующий слив конденсата.
•
Потолок достаточно прочен для выдерживания веса комнатного блока.
• Отсутствуют признаки перекоса подвесного потолка.
•
Обеспечиваются зазоры, достаточные для технического и сервисного обслуживания.
•
Соблюдаются допуски на прокладку труб между комнатным и наружным блоками.
(См. руководство по монтажу для наружного блока.)
•
Комнатный блок, наружный блок, проводку источника питания и цепи передачи следует
отдалять от телевизионных и радиоприемников по меньшей мере на 1 метр. Это позволяет
избежать наводки шумов и помех в электроприборах. (Возникновение шумов возможно в
зависимости от условий, в которых генерируется электрическая волна, даже при
выполнении допуска на однометровое удаление.)
• Не допускается эксплуатация оборудования во взрывоопасной среде.
Для монтажа блока используйте подвесные болты. Проконтролируйте,
является ли прочность потолка достаточной для выдерживания веса блока.
Если имеются основания предположить недостаточную прочность потолка,
укрепите потолок перед установкой блока.
Выберите размер *H, чтобы обеспечить уклон вниз, по меньшей мере, в соотношении 1/100, как указано в разделе “
РАБОТА
СДРЕНАЖНЫМ ТРУБОПРОВОДОМ
”.
•
Во избежание контакта с вентилятором необходимо предпринять одну из следующих мер предосторожности:
- Агрегат устанавливается как можно выше с минимальной высотой до низа 2,7 м.
-
Агрегат устанавливается как можно выше с минимальной высотой до низа 2,5 м в случае, если вентилятор имеет
внешнее ограждение из деталей, не снимаемых без помощи инструментов (напр. ложная герметизация, решетка ...).
-
Агрегат устанавливается с воздуховодом и решеткой, которые снимаются только при помощи инструментов.
Он должен устанавливаться таким образом, чтобы иметь адекватную защиту от касания вентилятора. Если в
воздуховоде имеется пульт обслуживания, то необходимо, чтобы он снимался только при помощи инструментов во
избежание контакта с вентилятором. Защита должна осуществляться согласно соответствующему европейскому
и местному законодательству
. На высоту установки ограничений нет.
• Данное устройство может использоваться специалистами или обученными пользователями в магазинах, на
предприятиях легкой промышленности, на фермах, либо неспециалистами для коммерческих и бытовых нужд.
• Уровень звукового давления: менее 70 дБ(А).
Изоляция для
арматуры
Винты для фланцев
воздуховода
Пластина для
крепления шайбы
Зажим
Уплотнительный
материал
Сливной
шланг
Шайба для подвесного
кронштейна
Уплотнительная
подушка
Металлический
хомут
Воздушный
фильтр
для жидкостной
трубы
для газовой
трубы
Малая
Большая
[Прочее]
• Руководство
по монтажу
• Руководство
по
эксплуатации
1 комплект1 комплект6 шт.2 шт.8 шт.
4 шт. 24 шт.
Большая и малая
По одной на каждую
По одной
на каждую
1 шт.1 шт.
1 шт.
Дополнительные принадлежности
• Для внутреннего агрегата требуется один пульт дистанционного управления.
• Предусмотрены пульты дистанционного управления двух типов: проводные и беспроводные.
Выберите пульт дистанционного управления в соответствии
с запросами заказчика и установите его в надлежащем месте.
Чтобы выбрать подходящий пульт дистанционного управления, см. каталоги и техническую
литературу.
